جزئیات محصول:
|
| کاربرد: | پایداری خوب / پاسخ سریع | ODM OEM: | آره |
|---|---|---|---|
| دمای عملیاتی: | -40℃~200℃ | شخصی سازی: | ارائه خدمات نمونه |
| نمونه: | در دسترس | فن آوری: | ترکیب کربن |
| نوع بسته: | از طریق سوراخ | رسانه در دسترس است: | برگه اطلاعات، عکس |
| برجسته کردن: | ترمیستور ضریب دمای منفی NTC,ترمیستور ضریب دمای منفی 22D15 |
||

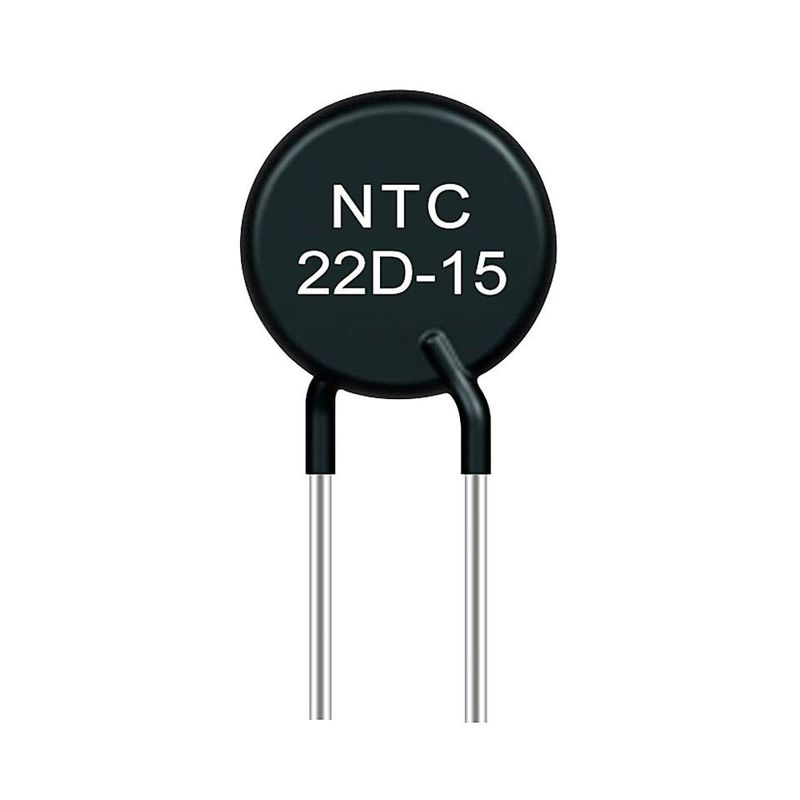

پایداری خوب پاسخ سریع 22D15 NTC مقاومت حرارتی مقاومت باقیمانده کوچک
اصل:
اصل اندازه گیری دما با ترمیستور این است که مقاومت آن با دما تغییر می کند.بیشتر ترمیستورها با مقاومت های معمولی تفاوت دارند زیرا مقاومت آنها منفی است، به این معنی که با افزایش دما، مقاومت کاهش می یابد.ترمیستورهای منفی (NTC) رایج‌تر هستند، اگرچه می‌توان از ترمیستورهای مثبت (PTC) استفاده کرد.
جنس، نوع و اندازه:
ترمیستورها دستگاه های نیمه هادی حجیم هستند و به همین دلیل می توانند در اشکال مختلف تولید شوند.موارد رایج تر شامل دیسک، مهره و میله است.اندازه ها از مهره های 1 میلی متری تا دیسک هایی با قطر و ضخامت چند سانتی متر متفاوت است.
ترمیستورها انواع مختلفی دارند که اکثر آنها به تغییرات دما پاسخ متفاوتی می دهند.ترمیستورها خطی نیستند و منحنی پاسخ آنها از نوع به نوع دیگر متفاوت است.برخی از ترمیستورها یک رابطه تقریباً خطی مقاومت دما دارند، برخی دیگر دارای تغییر شدید شیب (حساسیت) در دمای مشخصه خاص هستند.
مزیت اصلی
ویژگی اصلی ترمیستور حساسیت بالای آن است.ضریب مقاومت دمایی آن 10-100 برابر فلز است.می تواند تغییرات دمایی 10-6 درجه سانتیگراد را تشخیص دهد.محدوده دمای کار گسترده است، دستگاه دمای معمولی برای -55 درجه سانتیگراد تا 315 درجه سانتیگراد مناسب است، دستگاه دمای بالا برای دماهای بالاتر از 315 درجه سانتیگراد (قبل از 2000 درجه سانتیگراد) مناسب است، و دستگاه دمای پایین مناسب برای - 273 درجه سانتیگراد ~ 55 درجه سانتیگراد؛اندازه کوچک، می تواند دمای حفره ها، حفره ها و رگ های خونی بدن انسان را اندازه گیری کند، که با دماسنج های دیگر قابل اندازه گیری نیست.آسان برای استفاده، مقدار مقاومت در محدوده 0.1 ~ 100kΩ است.هر انتخابی بین آنها؛آسان برای پردازش به شکل پیچیده، تولید انبوه.پایداری خوب، ظرفیت اضافه بار قوی
برنامه های کاربردی:
قابل نصب در مدارهای برق:
• منابع تغذیه و اینورترها
• منابع تغذیه بدون وقفه
• لامپ های کم مصرف
• بالاست های الکترونیکی
• حفاظت رشته ای انواع لامپ
• برخی از انواع بخاری
• برای مدارهای توان بالاتر در مورد MF73 بپرسید
و سرکوبگرهای سری MF74.
| مدل | توان نامی صفر | حداکثر ثابت جریان وضعیت (A) | باقیمانده مقاومت (Ω) | B25/85 (K) | زمان موضوعی ثابت(های) | اتلاف |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
مشخصات فنی
قطر بدنه Φ40mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر بدنه Φ45mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر بدنه Φ50mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
فرآیند محصول
