جزئیات محصول:
|
| ویژگی ها: | ویژگی های فرکانس و دمای عالی | ظرفیت:: | 1.2uf |
|---|---|---|---|
| ولتاژ محاسبه شده:: | 250-310 ولت | مواد: | فیلم پلی پروپیلن متالایز |
| کاربرد: | همه منظوره | کلمه کلیدی: | خازن ایمنی X2 |
| برجسته کردن: | خازن ایمنی 125VAC X2,خازن ایمنی X2 1.8 Uf,1.8 Uf خازن |
||

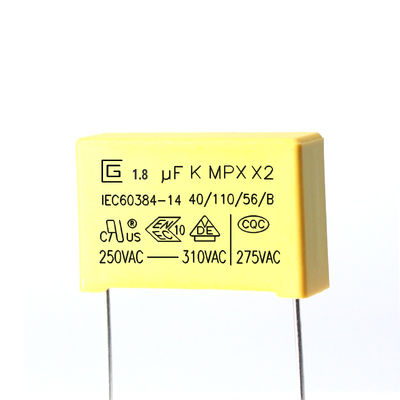

فیلم پلی پروپیلن متالیزه 1.8uf 185K 125VAC X2 ویژگی های ایمنی خوب در محیط مرطوب
نقش خازن X2
1. شارژ، پس از شارژ، یک میدان الکتریکی بین دو صفحه خازن ایجاد می شود و فرآیند شارژ برای ذخیره انرژی الکتریکی حاصل از منبع تغذیه در خازن است.
2. تخلیه، فرآیندی که باعث می شود خازن شارژ شده بار خود را از دست بدهد و بار و انرژی الکتریکی آزاد شود، تخلیه نامیده می شود.
3. دستگاه ذخیره انرژی که انرژی را برای دستگاه های محلی فراهم می کند می تواند خروجی تنظیم کننده ولتاژ را یکنواخت کند و تقاضای بار را کاهش دهد.
4. تغییر جریان مدار درایو را برآورده کنید، از تداخل کوپلینگ متقابل اجتناب کنید و امپدانس تداخل فرکانس بالا بین منبع تغذیه و زمین مرجع در مدار را کاهش دهید.
X2 Safety Capacitor.pdf
نشانه گذاری
1. آرم CIGU:
2. ظرفیت: (104K,0.1μF)
3. تحمل ظرفیت: (K) ± 10٪
4. ولتاژ نامی: 250,275,300,305,310VAC 5. کلاس محصول:X2
6. نوع محصول: MPX
7. رده اقلیمی: 40/110/56
8. کلاس اشتعال پذیری غیرفعال: B
9. علامت تاییدیه چین: CQC
10. علامت تاییدیه آلمان: VDE
11. علامت تاییدیه ENEC:ENEC
12. علامت تاییدیه آمریکایی: CUL
13. استاندارد تایید:IEC60384-14
نه | مواد اصلی | مشخصات | تذکر دهید |
1 | فیلم پلی پروپیلن متالیز شده | MPPZAH یا MPPA (5~12μm) | --- |
2 | خط Zn، Sn | روی یا آلیاژ روی و اسن | --- |
3 | پایانه | مس (سیم مس) (Φ0.55 یا 0.75mm) | ± 0.05 میلی متر |
4 | مواد مهر و موم شده | رزین اپوکسی | UL94-V0 |
5 | کیس پلاستیکی | PBT | UL94-V0 |
امکانات
1. این به طور خاص برای برنامه های سریال با 100Vac-240Vac اصلی، یعنی تقسیم کننده خازنی، به عنوان مثال، کنتور انرژی، درایور LED و غیره طراحی شده است.
2. فیلم پلی پروپیلن متالیزه
3.خواص خود ترمیمی خوب، مقاومت در برابر فشارهای ولتاژ بالا
4. پایداری طولانی ظرفیت خازن
5.خواص خوب در محیط مرطوب
6. توانایی های مقاوم در برابر شعله فعال و غیرفعال عالی
ساخت و ساز و مواد اصلی محصولات
مشخصات (IEC 60384-14)
| موارد تست | ملزومات اجرا | شرایط آزمون |
| ظرفیت | در محدوده تحمل مشخص شده | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| ضریب تلفات | حداکثر 0.001 (0.1%) | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| اثبات ولتاژ | نباید غیر عادی باشد | بین پایانه ها 4.3UR (Vdc) تست 60 ثانیه. |
| بین ترمینال و محفظه UR×200％+1500Vac، 60 ثانیه. | ||
| مقاومت عایق | CR ≤ 0.33μF IR ≥ 15000MΩ CR >0.33μF IR ≥6000s | 100±15 Vdc، 60 ثانیه / 25 درجه سانتیگراد |
| استحکام خاتمه ها | بدون شکستگی سیم و بدون آسیب به خازن | قدرت تنش نیروی بار پایانی: 1.0 کیلوگرم |
مقاومت خمشی نیروی بار پایانی: 0.5 کیلوگرم | ||
| مقاومت در برابر حرارت لحیم کاری | (1) ظاهر: بدون آسیب قابل مشاهده | دمای لحیم کاری: 5±260 درجه سانتیگراد |
| قلع پذیری | 95 درصد قلع‌بندی سطح | دمای لحیم کاری: 5±260 درجه سانتیگراد |
| تغییر سریع دما | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند. | دمای طبقه پایین: -40 درجه سانتیگراد |
| لرزش | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند | محدوده فرکانس: 10 تا 55 هرتز |
| موارد تست | ملزومات اجرا | شرایط آزمون |
| توالی اقلیمی | (1) ظاهر: بدون آسیب قابل مشاهده | گرمای خشک |
سرد | ||
| حالت پایدار گرمای مرطوب | (1) ظاهر: بدون آسیب قابل مشاهده | +40 درجه سانتیگراد و رطوبت نسبی 93٪، 56 روز |
| شارژ و تخلیه | (1) ظاهر: بدون آسیب قابل مشاهده | ولتاژ تست: √2 x URVAC 50 هرتز |
| تحمل | (1) ظاهر: بدون آسیب قابل مشاهده | 1.25 x UR VAC 50 هرتز، هر ساعت یک بار |
شرایط نگهداری
1 تن باید توجه داشت که لحیم کاری ترمینال ها ممکن است زمانی که به سختی در یک اتمسفر برای مدت طولانی نگهداری می شوند بدتر شود.
2 نباید در دمای بالا و رطوبت بالا قرار گیرد، باید شرایط زیر را داشته باشد (نگهداری در بسته بندی اصلی)
دما: 35 MAX رطوبت نسبی: 60٪ MAX
3 دوره نگهداری: تلفات: حداکثر 12 ماه (از تاریخ تولید مشخص شده روی برچسب در کیسه بسته)
الزامات محیطی
1 انطباق با الزامات RoHS.
2 انطباق با الزامات REACH.
3 بدون هالوژن (در صورت نیاز).
4 لطفاً پیوست 2 را برای بازپرداخت های آزمایشی Rohs و Reach توسط شخص ثالث ببینید
کنترل کیفیت
ساختار محصول
استانداردهای مرجع
GB-T2693-2001 (IDT IEC 60384-1-2008) خازن های ثابت برای استفاده در تجهیزات الکترونیکی - قسمت 1: مشخصات عمومی
GB-T14472-1988 خازن های ثابت برای استفاده در تجهیزات الکترونیکی - قسمت 16: مشخصات مقطعی: خازن ثابت DC فیلم پلی پروپیلن متالیز شده
IEC-60384-14-2005 خازن های ثابت برای استفاده در تجهیزات الکترونیکی - قسمت 16: مشخصات مقطعی: خازن ثابت DC فیلم پلی پروپیلن متالیز شده
GB-T 2828.1-2003 رویه‌های نمونه‌برداری برای بازرسی بر اساس ویژگی‌ها - بخش 1: طرح‌های نمونه‌برداری نمایه‌شده با محدودیت کیفیت پذیرش (AQL) برای بازرسی لات به لات (ISO 2859-1:1999، IDT)
