خازن خود ترمیم کننده MPX X2 2.0 Uf ولتاژ موج مقاوم

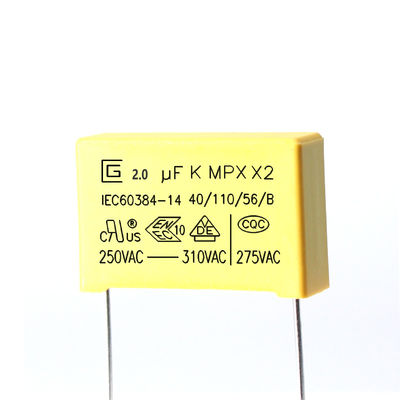

تصویر بزرگ : خازن خود ترمیم کننده MPX X2 2.0 Uf ولتاژ موج مقاوم

جزئیات محصول:

محل منبع:	دونگوان چین
نام تجاری:	CG
گواهی:	VDE，CQC
شماره مدل:	X2-185K-275VAC

پرداخت:

مقدار حداقل تعداد سفارش:	10000 عدد
قیمت:	Discuss
جزئیات بسته بندی:	200 عدد / کیسه، اندازه کارتن: 45 سانتی متر * 31 سانتی متر * 34 سانتی متر، جعبه داخلی: 29.2 سانتی متر
زمان تحویل:	15-21 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	100000000 قطعه

مخاطب

خازن خود ترمیم کننده MPX X2 2.0 Uf ولتاژ موج مقاوم

شرح

ویژگی ها:	فیلم پلی پروپیلن متالایز	ظرفیت::	2.0uf
ولتاژ محاسبه شده::	250-310 ولت	مواد:	فیلم پلی پروپیلن متالایز
کاربرد:	همه منظوره	کلمه کلیدی:	خازن ایمنی X2
برجسته کردن:	خازن MPX X2 2.0 Uf , 2.0 Uf خازن

ویژگی های خوب خود ترمیمی 2.0uf 185K 125VAC X2 تنش ولتاژ ولتاژ مقاوم در برابر افزایش ایمنی

سری X2 از خازن های فیلم عمدتا برای سرکوب EMI با اتصال L/N ورودی برق استفاده می شود و به صورت موازی با پورت ورودی استفاده می شود.مزایا به شرح زیر است:
1. این خازن بسیار پایدار است، با تغییرات کمی در طول زمان و پایداری، بنابراین ورودی به راحتی تحت تأثیر عوامل محیطی قرار نمی گیرد.
2. بر خلاف انواع دیگر خازن های سرامیکی، ظرفیت خازن های فیلم کمتر تحت تاثیر ولتاژ قرار می گیرد.خازن سرامیکی X7R دارای تغییر ظرفیت 40 درصدی بین 0 ولت و 50 درصد ولتاژ اعمالی است.
3. خازن های فیلم برخلاف اکثر انواع خازن ها ضریب اتلاف بسیار کمی دارند.این بدان معنی است که گرمای بسیار کمی با عبور جریان AC از خازن فیلم تولید می شود.خازن X7R 10 درصد جریان عبوری از آن را به گرما تبدیل می کند، در حالی که خازن فیلم کمتر از 0.1 درصد است.
X2 Safety Capacitor.pdf

نشانه گذاری

1. آرم CIGU:
2. ظرفیت: (104K,0.1μF)
3. تحمل ظرفیت: (K) ± 10٪
4. ولتاژ نامی: 250,275,300,305,310VAC 5. کلاس محصول:X2
6. نوع محصول: MPX
7. رده اقلیمی: 40/110/56
8. کلاس اشتعال پذیری غیرفعال: B
9. علامت تاییدیه چین: CQC
10. علامت تاییدیه آلمان: VDE
11. علامت تاییدیه ENEC:ENEC
12. علامت تاییدیه آمریکایی: CUL
13. استاندارد تایید:IEC60384-14

نه	مواد اصلی	مشخصات	تذکر دهید
1	فیلم پلی پروپیلن متالیز شده	MPPZAH یا MPPA (5~12μm)	---
2	خط Zn، Sn	روی یا آلیاژ روی و اسن	---
3	پایانه	مس (سیم مس) (Φ0.55 یا 0.75mm)	± 0.05 میلی متر
4	مواد مهر و موم شده	رزین اپوکسی	UL94-V0
5	کیس پلاستیکی	PBT	UL94-V0

امکانات
1. این به طور خاص برای برنامه های سریال با 100Vac-240Vac اصلی، یعنی تقسیم کننده خازنی، به عنوان مثال، کنتور انرژی، درایور LED و غیره طراحی شده است.
2. فیلم پلی پروپیلن متالیزه
3.خواص خود ترمیمی خوب، مقاومت در برابر فشارهای ولتاژ بالا
4. پایداری طولانی ظرفیت خازن
5.خواص خوب در محیط مرطوب
6. توانایی های مقاوم در برابر شعله فعال و غیرفعال عالی

ساخت و ساز و مواد اصلی محصولات
خازن خود ترمیم کننده MPX X2 2.0 Uf ولتاژ موج مقاوم 0

مشخصات (IEC 60384-14)

موارد تست	ملزومات اجرا	شرایط آزمون
ظرفیت	در محدوده تحمل مشخص شده	1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد
ضریب تلفات	حداکثر 0.001 (0.1%)	1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد
اثبات ولتاژ	نباید غیر عادی باشد	بین پایانه ها 4.3UR (Vdc) تست 60 ثانیه.
اثبات ولتاژ	نباید غیر عادی باشد	بین ترمینال و محفظه UR×200％+1500Vac، 60 ثانیه.
مقاومت عایق	CR ≤ 0.33μF IR ≥ 15000MΩ CR >0.33μF IR ≥6000s	100±15 Vdc، 60 ثانیه / 25 درجه سانتیگراد
استحکام خاتمه ها	بدون شکستگی سیم و بدون آسیب به خازن	قدرت تنش نیروی بار پایانی: 1.0 کیلوگرم زمان نگهداری: 1 ± 10 ثانیه
استحکام خاتمه ها	بدون شکستگی سیم و بدون آسیب به خازن	مقاومت خمشی نیروی بار پایانی: 0.5 کیلوگرم زمان خم شدن: 4*90 ﾟ
مقاومت در برابر حرارت لحیم کاری	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه	دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 5±0.5 ثانیه
قلع پذیری	95 درصد قلع‌بندی سطح	دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 2±0.5 ثانیه
تغییر سریع دما	خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند.	دمای طبقه پایین: -40 درجه سانتیگراد دمای دسته بالا: 110 درجه سانتیگراد تعداد چرخه: 5 مدت زمان t1 = 30 دقیقه
لرزش	خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند	محدوده فرکانس: 10 تا 55 هرتز دوره: X,Y,Z (محور) 2 ساعت / محور (در مجموع 6 ساعت) دامنه جابجایی: 0.75 میلی متر

موارد تست	ملزومات اجرا	شرایط آزمون
توالی اقلیمی	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی	گرمای خشک دمای بالا: 110 درجه سانتیگراد مدت زمان کمتر: 16 ساعت
توالی اقلیمی		سرد دما: -40℃ مدت زمان: 2 ساعت
حالت پایدار گرمای مرطوب	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی	+40 درجه سانتیگراد و رطوبت نسبی 93٪، 56 روز
شارژ و تخلیه	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا	ولتاژ تست: √2 x URVAC 50 هرتز شارژ و دشارژ: 0.5 ثانیه در زمان برای 10000 سیکل تکرار می شود
تحمل	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا	1.25 x UR VAC 50 هرتز، هر ساعت یک بار افزایش به 1000 VAC برای 0.1 ثانیه، 1000 ساعت در دمای نامی بالا

شرایط نگهداری
1 تن باید توجه داشت که لحیم کاری ترمینال ها ممکن است زمانی که به سختی در یک اتمسفر برای مدت طولانی نگهداری می شوند بدتر شود.
2 نباید در دمای بالا و رطوبت بالا قرار گیرد، باید شرایط زیر را داشته باشد (نگهداری در بسته بندی اصلی)
دما: 35 MAX رطوبت نسبی: 60٪ MAX
3 دوره نگهداری: تلفات: حداکثر 12 ماه (از تاریخ تولید مشخص شده روی برچسب در کیسه بسته)
الزامات محیطی
1 انطباق با الزامات RoHS.
2 انطباق با الزامات REACH.
3 بدون هالوژن (در صورت نیاز).
4 لطفاً پیوست 2 را برای بازپرداخت های آزمایشی Rohs و Reach توسط شخص ثالث ببینید
کنترل کیفیت
خازن خود ترمیم کننده MPX X2 2.0 Uf ولتاژ موج مقاوم 1
ساختار محصول
