جزئیات محصول:
|
| ویژگی ها: | مقاومت در برابر رطوبت بالا | ظرفیت:: | 0.22uf |
|---|---|---|---|
| ولتاژ محاسبه شده:: | 250-310 ولت | دمای عملیاتی: | -40℃℃+110℃ |
| کاربرد:: | منبع تغذیه | رسانه در دسترس است: | برگه اطلاعات، عکس |
| برجسته کردن: | خازن 224k,خازن 0.22 UF 275VAC |
||

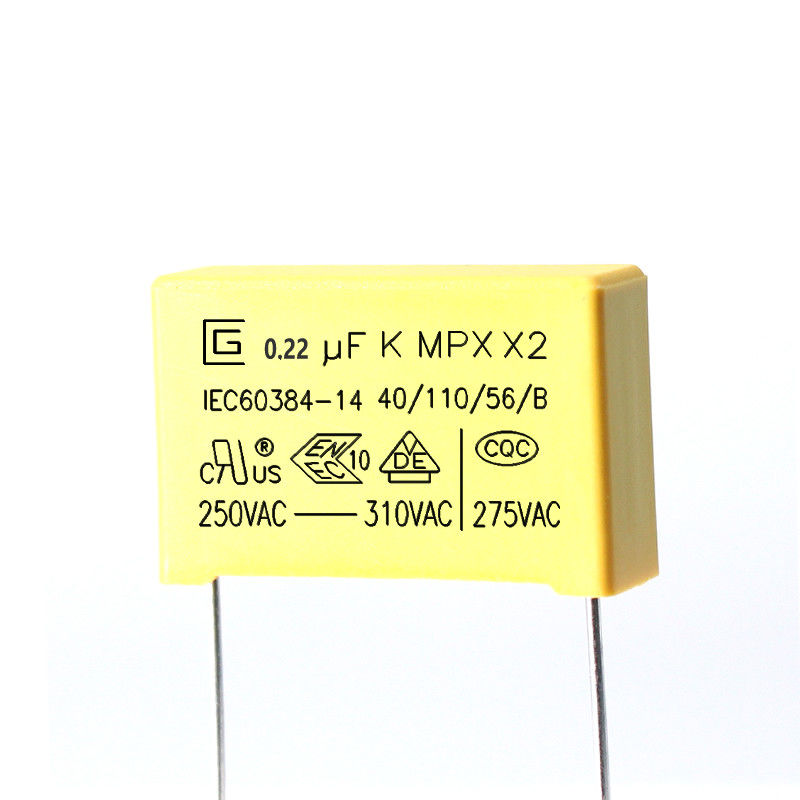

ضد شعله نوع 0.22uf 224K 275VAC X2 خازن ایمنی با مقاومت در برابر رطوبت بالا
استانداردهای مرجع
GB-T2693-2001 (IDT IEC 60384-1-2008) خازن های ثابت برای استفاده در تجهیزات الکترونیکی - قسمت 1: مشخصات عمومی
GB-T14472-1988 خازن های ثابت برای استفاده در تجهیزات الکترونیکی - قسمت 16: مشخصات مقطعی: خازن ثابت DC فیلم پلی پروپیلن متالیز شده
IEC-60384-14-2005 خازن های ثابت برای استفاده در تجهیزات الکترونیکی - قسمت 16: مشخصات مقطعی: خازن ثابت DC فیلم پلی پروپیلن متالیز شده
GB-T 2828.1-2003 رویه‌های نمونه‌برداری برای بازرسی بر اساس ویژگی‌ها - بخش 1: طرح‌های نمونه‌برداری نمایه‌شده با محدودیت کیفیت پذیرش (AQL) برای بازرسی لات به لات (ISO 2859-1:1999، IDT)
نشانه گذاری
1. آرم CIGU:
2. ظرفیت: (104K,0.1μF)
3. تحمل ظرفیت: (K) ± 10٪
4. ولتاژ نامی: 250,275,300,305,310VAC 5. کلاس محصول:X2
6. نوع محصول: MPX
7. رده اقلیمی: 40/110/56
8. کلاس اشتعال پذیری غیرفعال: B
9. علامت تاییدیه چین: CQC
10. علامت تاییدیه آلمان: VDE
11. علامت تاییدیه ENEC:ENEC
معرفی محصولات
MPX با دی الکتریک فیلم پلی پروپیلن متالیز شده، ساختار غیر القایی، سیم مسی قلع دار و پوشش رزین اپوکسی مقاوم در برابر شعله سیم پیچ شده است.آنها دارای ویژگی های عالی خود ترمیم شوندگی و ضد شعله خوب مطابق با UL 94-V0 هستند.
اپلیکیشن را تایپ کنید
محصولات به طور گسترده برای سرکوبگرهای تداخل و کاربردهای خازن سراسری استفاده می شوند. مناسب برای استفاده در شرایطی که خرابی خازن منجر به خطر شوک الکتریکی نمی شود.
امکانات
1 ساخت غیر القایی
2 مقاومت در برابر رطوبت بالا
3 خاصیت خود درمانی
4 نوع بازدارنده شعله (تطابق با UL 94V-0)
5 ضرر بسیار کم
6 ویژگی های فرکانس و دمای عالی
7 مقاومت عایق بالا
مشخصات (IEC 60384-14)
| موارد تست | ملزومات اجرا | شرایط آزمون |
| ظرفیت | در محدوده تحمل مشخص شده | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| ضریب تلفات | حداکثر 0.001 (0.1%) | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| اثبات ولتاژ | نباید غیر عادی باشد | بین پایانه ها 4.3UR (Vdc) تست 60 ثانیه. |
| بین ترمینال و محفظه UR×200％+1500Vac، 60 ثانیه. | ||
| مقاومت عایق | CR ≤ 0.33μF IR ≥ 15000MΩ CR >0.33μF IR ≥6000s | 100±15 Vdc، 60 ثانیه / 25 درجه سانتیگراد |
| استحکام خاتمه ها | بدون شکستگی سیم و بدون آسیب به خازن |
قدرت تنش نیروی بار پایانی: 1.0 کیلوگرم زمان نگهداری: 1 ± 10 ثانیه |
|
مقاومت خمشی نیروی بار پایانی: 0.5 کیلوگرم زمان خم شدن: 4*90 ﾟ |
||
| مقاومت در برابر حرارت لحیم کاری |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه |
دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 5±0.5 ثانیه |
| قلع پذیری | 95 درصد قلع‌بندی سطح |
دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 2±0.5 ثانیه |
| تغییر سریع دما | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند. |
دمای طبقه پایین: -40 درجه سانتیگراد دمای دسته بالا: 110 درجه سانتیگراد تعداد چرخه: 5 مدت زمان t1 = 30 دقیقه |
| لرزش | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند |
محدوده فرکانس: 10 تا 55 هرتز دوره: X,Y,Z (محور) 2 ساعت / محور (در مجموع 6 ساعت) دامنه جابجایی: 0.75 میلی متر |
| موارد تست | ملزومات اجرا | شرایط آزمون |
| توالی اقلیمی |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی |
گرمای خشک دمای بالا: 110 درجه سانتیگراد مدت زمان کمتر: 16 ساعت |
|
سرد دما: -40℃ مدت زمان: 2 ساعت |
||
| حالت پایدار گرمای مرطوب |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی |
+40 درجه سانتیگراد و رطوبت نسبی 93٪، 56 روز |
| شارژ و تخلیه |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا |
ولتاژ تست: √2 x URVAC 50 هرتز شارژ و دشارژ: 0.5 ثانیه در زمان برای 10000 سیکل تکرار می شود |
| تحمل |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا |
1.25 x UR VAC 50 هرتز، هر ساعت یک بار افزایش به 1000 VAC برای 0.1 ثانیه، 1000 ساعت در دمای نامی بالا |
شرایط نگهداری
1 تن باید توجه داشت که لحیم کاری ترمینال ها ممکن است زمانی که به سختی در یک اتمسفر برای مدت طولانی نگهداری می شوند بدتر شود.
2 نباید در دمای بالا و رطوبت بالا قرار گیرد، باید شرایط زیر را داشته باشد (نگهداری در بسته بندی اصلی)
دما: 35 MAX رطوبت نسبی: 60٪ MAX
3 دوره نگهداری: تلفات: حداکثر 12 ماه (از تاریخ تولید مشخص شده روی برچسب در کیسه بسته)
|
مورد |
نیاز مشخصه |
روش و شرایط آزمایش |
||||||
|
دسته بندی اقلیمی |
40/110/56 |
|||||||
|
کلاس اشتعال پذیری غیر فعال |
ب |
|||||||
|
دمای عملیاتی |
-40~+110 |
|||||||
|
محدوده ظرفیت |
0.0022μF~2.2μF |
|||||||
|
تحمل ظرفیت |
± 10٪ (K)، ± 20٪ (M) |
1KHz,1.0Vrms,25 |
||||||
|
ولتاژ محاسبه شده |
250 ولت AC / 275 ولت AC / 300 ولت AC / 305 ولت AC / 310 ولت AC |
|||||||
|
ضریب تلفات |
1KHz<0.10% |
IR≥6000s |
||||||
|
مقاومت عایق |
C≤0.33μF |
C> 0.33μF |
UR>100V،100VDC، |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
مقاومت در برابر ولتاژ بین پایانه ها |
بدون خرابی یا فلاش اور دائمی |
4.3UR(dc) 60s 25 Cut off Current 10mA |
||||||
|
مقاومت در برابر ولتاژ بین پایانه ها و کیس |
بدون خرابی یا فلاش اور دائمی |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
حداکثرزمان افزایش نبض (dv/dt) |
فاصله سرب |
|||||||
|
7.5mm 600V/μs |
10 میلی متر |
15 میلی متر |
22.5 میلی متر |
27.5 میلی متر |
37.5mm 100V/μs |
|||
الزامات محیطی
1 انطباق با الزامات RoHS.
2 انطباق با الزامات REACH.
3 بدون هالوژن (در صورت نیاز).
4 لطفاً پیوست 2 را برای بازپرداخت های آزمایشی Rohs و Reach توسط شخص ثالث ببینید
کنترل کیفیت
ساختار محصول
