جزئیات محصول:
|
| ویژگی ها: | پایداری طولانی ظرفیت خازنی | ظرفیت:: | 2.2uf |
|---|---|---|---|
| ولتاژ محاسبه شده:: | 250-310 ولت | مواد: | فیلم پلی پروپیلن متالایز |
| کاربرد: | همه منظوره | کلمه کلیدی: | خازن ایمنی X2 |
| برجسته کردن: | خازن 2.2 Uf,خازن 2.2 Uf,خازن فیلم پلی پروپیلن فلزی |
||

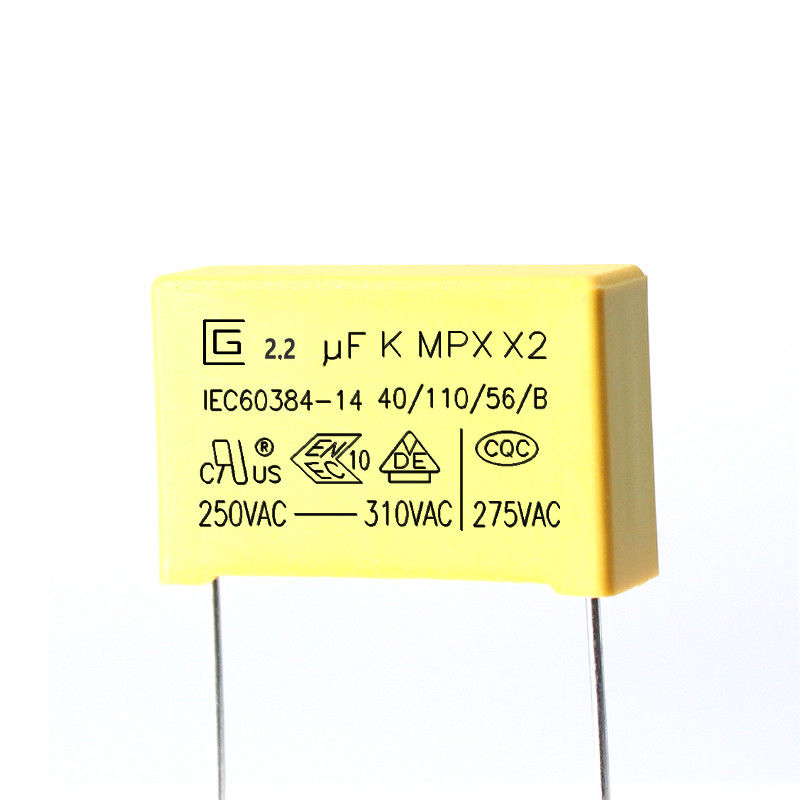

فیلم پلی پروپیلن متالیز شده با ثبات طولانی مدت ظرفیت خازنی 2.2uf 185K 225VAC X2
خازن های Safety X2 نوعی خازن ایمنی هستند.در چنین مواقعی از خازن های ایمنی استفاده می شود، یعنی پس از از کار افتادن خازن، برق گرفتگی ایجاد نمی کند و ایمنی فردی را به خطر نمی اندازد.
1. ساختار اصلی خازن ایمنی X2.
این از سیم پیچی ساختار غیر القایی فیلم پلی پروپیلن متالایزه شده، با استفاده از سیم فولادی روکش مس قلع دار، پوسته پلاستیکی و بسته رزین اپوکسی مقاوم در برابر شعله ساخته شده است.
فیلم پلی پروپیلن به عنوان دی الکتریک استفاده می شود و لایه فلزی روی آلومینیوم روی سطح به عنوان الکترود با خلاء تبخیر می شود.با سیم پیچی و سایر فرآیندها تولید می شود.قسمت بیرونی با پوسته پلاستیکی مقاوم در برابر شعله (PBT) بسته بندی شده و با رزین اپوکسی گلدان شده است.طراحی ظاهری فشرده و مناسب برای نصب مناسبت های با تراکم بالا است.
سری X2 از خازن های فیلم عمدتا برای سرکوب EMI با اتصال L/N ورودی برق استفاده می شود و به صورت موازی با پورت ورودی استفاده می شود.مزایا به شرح زیر است:
1. این خازن بسیار پایدار است، با تغییرات کمی در طول زمان و پایداری، بنابراین ورودی به راحتی تحت تأثیر عوامل محیطی قرار نمی گیرد.
2. بر خلاف انواع دیگر خازن های سرامیکی، ظرفیت خازن های فیلم کمتر تحت تاثیر ولتاژ قرار می گیرد.خازن سرامیکی X7R دارای تغییر ظرفیت 40 درصدی بین 0 ولت و 50 درصد ولتاژ اعمالی است.
3. خازن های فیلم برخلاف اکثر انواع خازن ها ضریب اتلاف بسیار کمی دارند.این بدان معنی است که گرمای بسیار کمی با عبور جریان AC از خازن فیلم تولید می شود.خازن X7R 10 درصد جریان عبوری از آن را به گرما تبدیل می کند، در حالی که خازن فیلم کمتر از 0.1 درصد است.
X2 Safety Capacitor.pdf
نشانه گذاری
1. آرم CIGU:
2. ظرفیت: (104K,0.1μF)
3. تحمل ظرفیت: (K) ± 10٪
4. ولتاژ نامی: 250,275,300,305,310VAC 5. کلاس محصول:X2
6. نوع محصول: MPX
7. رده اقلیمی: 40/110/56
8. کلاس اشتعال پذیری غیرفعال: B
9. علامت تاییدیه چین: CQC
10. علامت تاییدیه آلمان: VDE
11. علامت تاییدیه ENEC:ENEC
12. علامت تاییدیه آمریکایی: CUL
13. استاندارد تایید:IEC60384-14
|
نه |
مواد اصلی |
مشخصات |
تذکر دهید |
|
1 |
فیلم پلی پروپیلن متالیز شده |
MPPZAH یا MPPA (5~12μm) |
--- |
|
2 |
خط Zn، Sn |
روی یا آلیاژ روی و اسن |
--- |
|
3 |
پایانه |
مس (سیم مس) (Φ0.55 یا 0.75mm) |
± 0.05 میلی متر |
|
4 |
مواد مهر و موم شده |
رزین اپوکسی |
UL94-V0 |
|
5 |
کیس پلاستیکی |
PBT |
UL94-V0 |
امکانات
1. این به طور خاص برای برنامه های سریال با 100Vac-240Vac اصلی، یعنی تقسیم کننده خازنی، به عنوان مثال، کنتور انرژی، درایور LED و غیره طراحی شده است.
2. فیلم پلی پروپیلن متالیزه
3.خواص خود ترمیمی خوب، مقاومت در برابر فشارهای ولتاژ بالا
4. پایداری طولانی ظرفیت خازن
5.خواص خوب در محیط مرطوب
6. توانایی های مقاوم در برابر شعله فعال و غیرفعال عالی
ساخت و ساز و مواد اصلی محصولات
مشخصات (IEC 60384-14)
| موارد تست | ملزومات اجرا | شرایط آزمون |
| ظرفیت | در محدوده تحمل مشخص شده | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| ضریب تلفات | حداکثر 0.001 (0.1%) | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| اثبات ولتاژ | نباید غیر عادی باشد | بین پایانه ها 4.3UR (Vdc) تست 60 ثانیه. |
| بین ترمینال و محفظه UR×200％+1500Vac، 60 ثانیه. | ||
| مقاومت عایق | CR ≤ 0.33μF IR ≥ 15000MΩ CR >0.33μF IR ≥6000s | 100±15 Vdc، 60 ثانیه / 25 درجه سانتیگراد |
| استحکام خاتمه ها | بدون شکستگی سیم و بدون آسیب به خازن |
قدرت تنش نیروی بار پایانی: 1.0 کیلوگرم |
|
مقاومت خمشی نیروی بار پایانی: 0.5 کیلوگرم |
||
| مقاومت در برابر حرارت لحیم کاری |
(1) ظاهر: بدون آسیب قابل مشاهده |
دمای لحیم کاری: 5±260 درجه سانتیگراد |
| قلع پذیری | 95 درصد قلع‌بندی سطح |
دمای لحیم کاری: 5±260 درجه سانتیگراد |
| تغییر سریع دما | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند. |
دمای طبقه پایین: -40 درجه سانتیگراد |
| لرزش | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند |
محدوده فرکانس: 10 تا 55 هرتز |
| موارد تست | ملزومات اجرا | شرایط آزمون |
| توالی اقلیمی |
(1) ظاهر: بدون آسیب قابل مشاهده |
گرمای خشک |
|
سرد |
||
| حالت پایدار گرمای مرطوب |
(1) ظاهر: بدون آسیب قابل مشاهده |
+40 درجه سانتیگراد و رطوبت نسبی 93٪، 56 روز |
| شارژ و تخلیه |
(1) ظاهر: بدون آسیب قابل مشاهده |
ولتاژ تست: √2 x URVAC 50 هرتز |
| تحمل |
(1) ظاهر: بدون آسیب قابل مشاهده |
1.25 x UR VAC 50 هرتز، هر ساعت یک بار |
شرایط نگهداری
1 تن باید توجه داشت که لحیم کاری ترمینال ها ممکن است زمانی که به سختی در یک اتمسفر برای مدت طولانی نگهداری می شوند بدتر شود.
2 نباید در دمای بالا و رطوبت بالا قرار گیرد، باید شرایط زیر را داشته باشد (نگهداری در بسته بندی اصلی)
دما: 35 MAX رطوبت نسبی: 60٪ MAX
3 دوره نگهداری: تلفات: حداکثر 12 ماه (از تاریخ تولید مشخص شده روی برچسب در کیسه بسته)
الزامات محیطی
1 انطباق با الزامات RoHS.
2 انطباق با الزامات REACH.
3 بدون هالوژن (در صورت نیاز).
4 لطفاً پیوست 2 را برای بازپرداخت های آزمایشی Rohs و Reach توسط شخص ثالث ببینید
کنترل کیفیت
ساختار محصول
در چنین مواقعی از خازن های ایمنی استفاده می شود، یعنی پس از از کار افتادن خازن، برق گرفتگی ایجاد نمی کند و ایمنی فردی را به خطر نمی اندازد.
این شامل دو نوع خازن X و خازن Y است.خازن های X خازن هایی هستند که بین دو خط خط برق (LN) متصل می شوند.به طور کلی از خازن های فیلم فلزی استفاده می شود، زیرا خازن های فیلم متالایز اندازه بزرگی دارند، اما امکان شارژ و دشارژ آنی را فراهم می کنند.جریان نیز بسیار زیاد است و مقاومت داخلی آن نیز به نسبت کوچک است.خازن های معمولی دارای نشانگرهای جریان موج دار بسیار کم و مقاومت داخلی دینامیکی بالایی هستند.جایگزینی خازن X با یک خازن معمولی، علاوه بر ولتاژ مقاومت خازن نمی تواند استاندارد را برآورده کند، شاخص جریان موج دار نیز برای برآوردن الزامات دشوار است.فیلم های مورد استفاده در خازن های فیلم متالایز شامل پلی اتیلن، پلی پروپیلن، پلی کربنات و ... می باشد و علاوه بر انواع زخم، انواع لمینت نیز وجود دارد.این نوع خازن فیلم متالایز دارای یک عمل خود ترمیم کننده است، یعنی اگر قسمت کوچکی از الکترود به دلیل شکنندگی رابط الکتریکی اتصال کوتاه پیدا کند، فلز الکترود اطراف قسمت اتصال کوتاه به علت انرژی الکترواستاتیک یا جریان اتصال کوتاه که در آن زمان توسط خازن حمل می شود، باعث می شود که سطح ذوب و تبخیر بیشتری برای بازیابی عایق ایجاد شود، به طوری که خازن دوباره به نقش خازن باز می گردد.خازن Y به ترتیب بین دو خط خط برق و خازن زمین (LE، NE) متصل است، معمولاً به صورت جفت ظاهر می شوند.بر اساس محدودیت جریان نشتی، مقدار خازن Y نباید خیلی زیاد باشد.به طور کلی، خازن X سطح uF و خازن Y سطح nF است.خازن X تداخل حالت دیفرانسیل را سرکوب می کند و خازن Y تداخل حالت معمول را سرکوب می کند.
