جزئیات محصول:
|
| کاربرد: | سرعت پاسخگویی سریع | ODM OEM: | آره |
|---|---|---|---|
| دمای عملیاتی: | -40℃~200℃ | شخصی سازی: | ارائه خدمات نمونه |
| نمونه: | در دسترس | فن آوری: | ترکیب کربن |
| نوع بسته: | از طریق سوراخ | نوع تامین کننده: | سازنده اصلی، ODM |
| برجسته کردن: | مقاومت حرارتی 20D15 NTC,مقاومت حرارتی OEM NTC,ترمیستور دمای منفی |
||

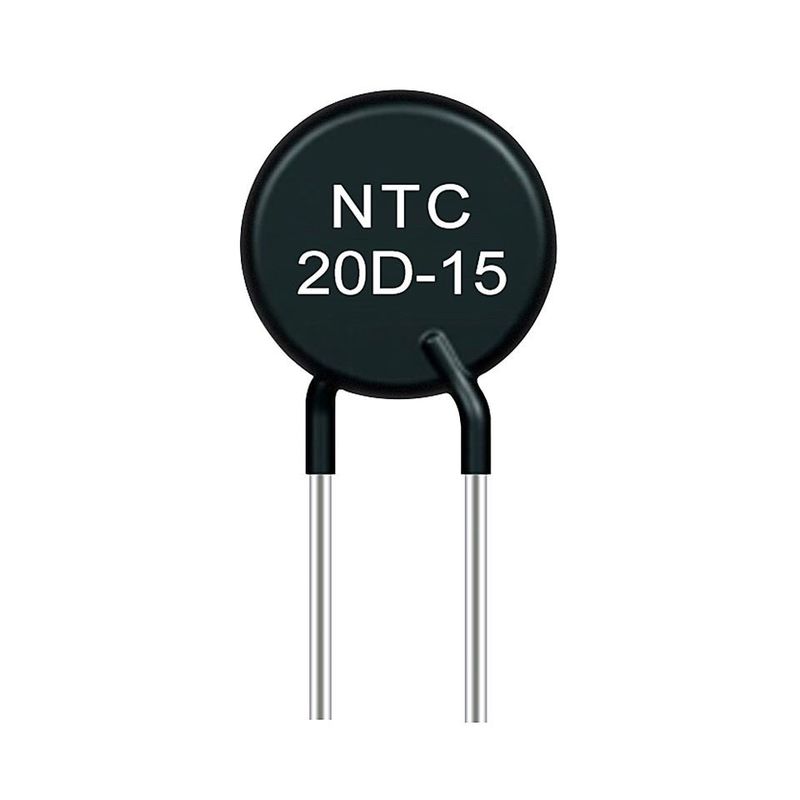

مقاومت حرارتی با سرعت پاسخ سریع 20D15 NTC دارای لحیم کاری عالی و مقاومت لحیم کاری
NTC مخفف Negative Temperature Coefficient است که به معنای ضریب دمایی منفی است و به طور کلی به مواد نیمه هادی یا اجزایی با ضریب دمایی منفی بزرگ اطلاق می شود.ترمیستور به اصطلاح NTC یک ترمیستور با ضریب دمایی منفی است.از اکسیدهای فلزی مانند منگنز، کبالت، نیکل و مس به عنوان مواد اصلی ساخته شده و با تکنولوژی سرامیک ساخته می شود.این مواد اکسید فلزی همگی دارای خواص نیمه هادی هستند، زیرا از نظر رسانایی کاملاً شبیه به مواد نیمه هادی مانند ژرمانیوم و سیلیکون هستند.هنگامی که دما پایین است، تعداد حامل ها (الکترون ها و سوراخ ها) در این مواد اکسید کم است، بنابراین مقدار مقاومت آن بالا است.با افزایش دما، تعداد حامل ها افزایش می یابد، بنابراین مقدار مقاومت کاهش می یابد.محدوده تغییرات ترمیستور NTC در دمای اتاق 100 تا 1000000 اهم است و ضریب دما -2٪ ~ -6.5٪ است.ترمیستورهای NTC را می توان به طور گسترده در اندازه گیری دما، کنترل دما، جبران دما و غیره استفاده کرد.
موارد استفاده از ترمیستورهای NTC:
1. جبران دمای ترانزیستورها، آی سی ها و نوسان سازهای کریستالی در تجهیزات ارتباطی سیار
2. سنجش دمای باتری قابل شارژ
3. جبران دمای LCD
4. جبران دما و سنجش تجهیزات صوتی خودرو (CD، MD، تیونر)
5. جبران دمای مدارهای مختلف
6. سرکوب جریان افزایش در منبع تغذیه سوئیچینگ و مدار منبع تغذیه
| مدل | توان نامی صفر | حداکثر ثابت جریان وضعیت (A) | باقیمانده مقاومت (Ω) | B25/85 (K) | زمان موضوعی ثابت(های) | اتلاف |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
مشخصات فنی
قطر بدنه Φ40mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر بدنه Φ45mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر بدنه Φ50mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
فرآیند محصول
