جزئیات محصول:
|
| نام: | ترمیستور NTC Mount سطحی | کاربرد: | قابلیت اطمینان بالا |
|---|---|---|---|
| ODM OEM: | آره | دمای عملیاتی: | -40℃~200℃ |
| نمونه: | در دسترس | فن آوری: | ترکیب کربن |
| نوع بسته: | از طریق سوراخ | رسانه در دسترس است: | برگه اطلاعات، عکس |
| برجسته کردن: | ترمیستور 25D15 SMD NTC,ترمیستور SMD NTC اندازه کوچک,ترمیستور NTC SMD |
||

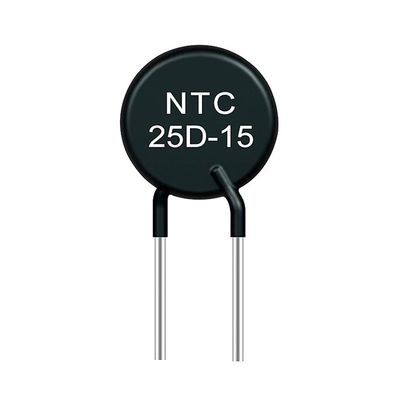

مقاومت حرارتی 25D15 NTC با عمر طولانی و قابلیت اطمینان بالا توانایی قوی برای سرکوب جریان افزایشی
مزیت اصلی
1. اندازه کوچک، بدون سرنخ، سرعت پاسخ سریع، فضای کوچک اشغال شده توسط تجهیزات الکترونیکی،
2. با استفاده از فرآیند آبکاری سه لایه، دارای لحیم کاری و مقاومت لحیم کاری عالی است، مناسب برای لحیم کاری موجی و لحیم کاری مجدد و مناسب برای نصب سطحی با سرعت بالا و چگالی بالا.
برنامه های کاربردی:
قابل نصب در مدارهای برق:
• منابع تغذیه و اینورترها
• منابع تغذیه بدون وقفه
• لامپ های کم مصرف
• بالاست های الکترونیکی
• حفاظت رشته ای انواع لامپ
• برخی از انواع بخاری
• برای مدارهای توان بالاتر در مورد MF73 بپرسید
و سرکوبگرهای سری MF74.
| مدل | توان نامی صفر | حداکثر ثابت جریان وضعیت (A) | باقیمانده مقاومت (Ω) | B25/85 (K) | زمان موضوعی ثابت(های) | اتلاف |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
مشخصات فنی
قطر بدنه Φ40mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر بدنه Φ45mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر بدنه Φ50mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
فرآیند محصول
اقدامات احتیاطی برای استفاده از ترمیستور NTC
1. به دمای کار ترمیستور NTC توجه کنید.
از ترمیستورهای NTC خارج از محدوده دمای عملیاتی استفاده نکنید.دمای عملیاتی سری φ5، φ7، φ9، φ11 -40 ~ + 150 درجه سانتیگراد است.دمای عملیاتی سری φ13، φ15، φ20 -40 ~ 200 درجه سانتیگراد است.
2. لطفا توجه داشته باشید که از ترمیستور NTC تحت شرایط توان نامی استفاده کنید.
حداکثر توان نامی هر مشخصات عبارت است از: φ5-0.7W، φ7-1.2W، φ9-1.9W، φ11-2.3W، φ13-3W، φ15-3.5W، φ20-4W.
3. اقدامات احتیاطی برای استفاده در دمای بالا و محیط با رطوبت بالا.
اگر ترمیستور نیاز به استفاده در محیطی با دمای بالا و رطوبت بالا دارد، از ترمیستور نوع غلاف استفاده کنید و از غلاف محافظ برای قرار دادن قسمت بسته در معرض محیط (آب، رطوبت) و قسمت بازکننده استفاده کنید. غلاف مستقیماً با آب و بخار تماس نمی گیرد.
4. در محیط گاز و مایع مضر قابل استفاده نیست.
از آن در یک محیط گاز خورنده یا محیطی که در معرض الکترولیت ها، آب نمک، اسیدها، قلیاها یا حلال های آلی است استفاده نکنید.
5. از سیم ها محافظت کنید.
سیم را بیش از حد کشیده و خم نکنید و لرزش، ضربه و فشار بیش از حد وارد نکنید.
6. از گرم کردن قطعات الکترونیکی دور نگه دارید.
از نصب قطعات الکترونیکی که مستعد گرما هستند در اطراف ترمیستور NTC نوع برقی خودداری کنید.توصیه می شود از محصولاتی با سرب بالاتر در قسمت بالای پای خم شده استفاده کنید.
