جزئیات محصول:
|
| کاربرد: | سرکوب جریان افزایش در منبع تغذیه سوئیچینگ و مدار منبع تغذیه | ODM OEM: | آره |
|---|---|---|---|
| دمای عملیاتی: | -40℃~200℃ | شخصی سازی: | ارائه خدمات نمونه |
| نمونه: | در دسترس | فن آوری: | ترکیب کربن |
| نوع بسته: | از طریق سوراخ | رسانه در دسترس است: | برگه اطلاعات، عکس |
| برجسته کردن: | مقاومت حرارتی ODM NTC,مقاومت حرارتی 10D15 NTC,NTC 10D15 |
||

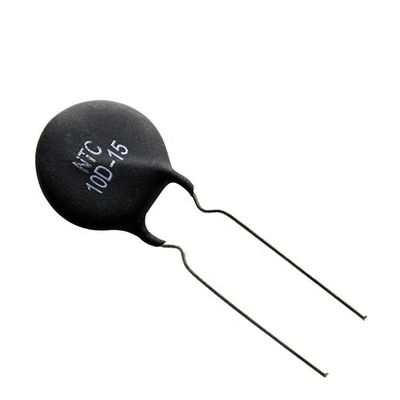

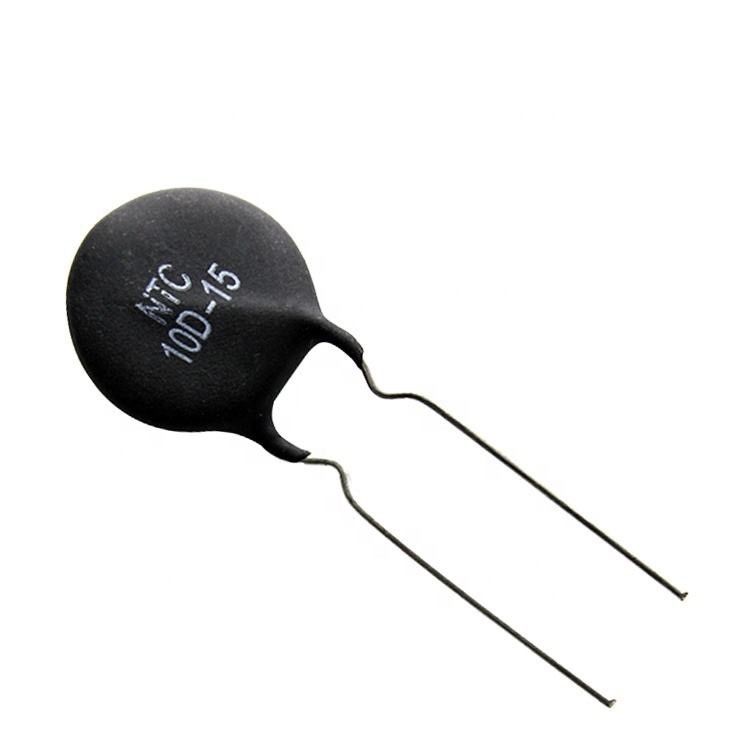

پاسخ سریع 10D15 NTC مقاومت حرارتی با توانایی قوی برای سرکوب جریان افزایشی
مزیت اصلی
ویژگی اصلی ترمیستور حساسیت بالای آن است.ضریب مقاومت دمایی آن 10-100 برابر فلز است.می تواند تغییرات دمایی 10-6 درجه سانتیگراد را تشخیص دهد.محدوده دمای کار گسترده است، دستگاه دمای معمولی برای -55 درجه سانتیگراد تا 315 درجه سانتیگراد مناسب است، دستگاه دمای بالا برای دماهای بالاتر از 315 درجه سانتیگراد (قبل از 2000 درجه سانتیگراد) مناسب است، و دستگاه دمای پایین مناسب برای - 273 درجه سانتیگراد ~ 55 درجه سانتیگراد؛اندازه کوچک، می تواند دمای حفره ها، حفره ها و رگ های خونی بدن انسان را اندازه گیری کند، که با دماسنج های دیگر قابل اندازه گیری نیست.آسان برای استفاده، مقدار مقاومت در محدوده 0.1 ~ 100kΩ است.هر انتخابی بین آنها؛آسان برای پردازش به شکل پیچیده، تولید انبوه.پایداری خوب، ظرفیت اضافه بار قوی
برنامه های کاربردی:
قابل نصب در مدارهای برق:
• منابع تغذیه و اینورترها
• منابع تغذیه بدون وقفه
• لامپ های کم مصرف
• بالاست های الکترونیکی
• حفاظت رشته ای انواع لامپ
• برخی از انواع بخاری
• برای مدارهای توان بالاتر در مورد MF73 بپرسید
و سرکوبگرهای سری MF74.
| مدل | توان نامی صفر | حداکثر ثابت جریان وضعیت (A) | باقیمانده مقاومت (Ω) | B25/85 (K) | زمان موضوعی ثابت(های) | اتلاف |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
مشخصات فنی
قطر بدنه Φ40mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر بدنه Φ45mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر بدنه Φ50mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
فرآیند محصول
اقدامات احتیاطی برای استفاده از ترمیستور NTC
1. به دمای کار ترمیستور NTC توجه کنید.
از ترمیستورهای NTC خارج از محدوده دمای عملیاتی استفاده نکنید.دمای عملیاتی سری φ5، φ7، φ9، φ11 -40 ~ + 150 درجه سانتیگراد است.دمای عملیاتی سری φ13، φ15، φ20 -40 ~ 200 درجه سانتیگراد است.
2. لطفا توجه داشته باشید که از ترمیستور NTC تحت شرایط توان نامی استفاده کنید.
حداکثر توان نامی هر مشخصات عبارت است از: φ5-0.7W، φ7-1.2W، φ9-1.9W، φ11-2.3W، φ13-3W، φ15-3.5W، φ20-4W.
3. اقدامات احتیاطی برای استفاده در دمای بالا و محیط با رطوبت بالا.
اگر ترمیستور نیاز به استفاده در محیطی با دمای بالا و رطوبت بالا دارد، از ترمیستور نوع غلاف استفاده کنید و از غلاف محافظ برای قرار دادن قسمت بسته در معرض محیط (آب، رطوبت) و قسمت بازکننده استفاده کنید. غلاف مستقیماً با آب و بخار تماس نمی گیرد.
4. در محیط گاز و مایع مضر قابل استفاده نیست.
از آن در یک محیط گاز خورنده یا محیطی که در معرض الکترولیت ها، آب نمک، اسیدها، قلیاها یا حلال های آلی است استفاده نکنید.
