جزئیات محصول:
|
| کاربرد: | جبران دمای مدارهای مختلف | ODM OEM: | آره |
|---|---|---|---|
| دمای عملیاتی: | -40℃~200℃ | شخصی سازی: | ارائه خدمات نمونه |
| نمونه: | در دسترس | فن آوری: | ترکیب سرامیک |
| نوع بسته: | از طریق سوراخ | کلمه کلیدی: | مقاومت حرارتی NTC |
| برجسته کردن: | مقاومت حرارتی 5D15 NTC,مقاومت حرارتی NTC پاسخ سریع,ترمیستور 5D15 |
||

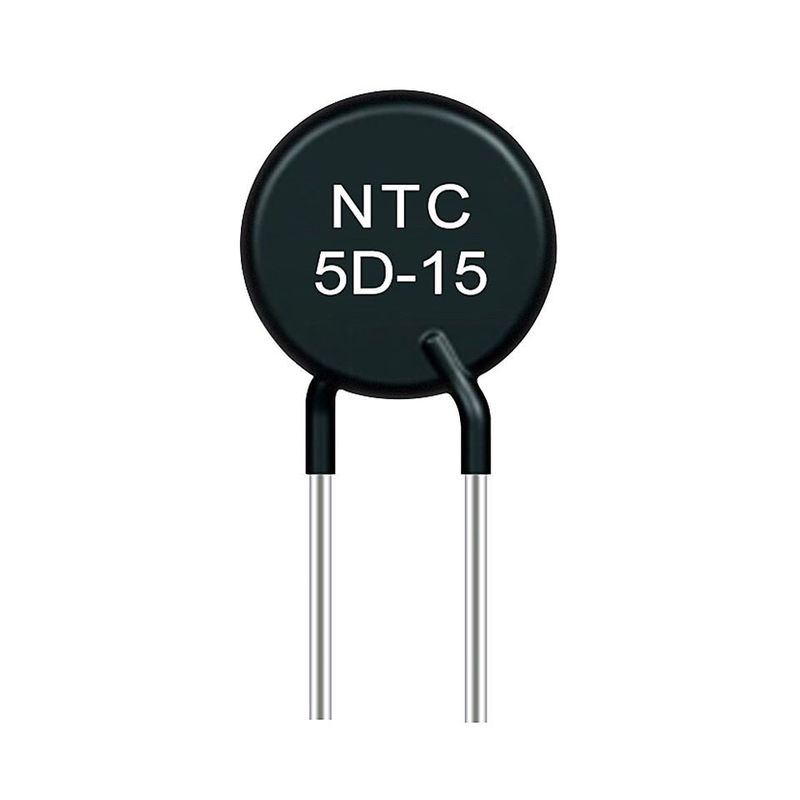

محدوده دمای عملیاتی گسترده مقاومت حرارتی 5D15 NTC واکنش سریع
به عبارت ساده ترمیستور NTC به ترمیستور ضریب دمای منفی اشاره دارد که نوعی مقاومت سنسور است که با افزایش دما مقدار مقاومت آن کاهش می یابد.از اکسیدهای فلزی مانند منگنز، کبالت، نیکل و مس به عنوان مواد اصلی ساخته شده و با تکنولوژی سرامیک ساخته می شود.این مواد اکسید فلزی همگی دارای خواص نیمه هادی هستند، زیرا از نظر رسانایی کاملاً شبیه به مواد نیمه هادی مانند ژرمانیوم و سیلیکون هستند.در ادامه به طور عمده روش استفاده و کاربرد ترمیستور ntc در مدار معرفی می شود.
برنامه پیشنهادی
انواع منبع تغذیه، منبع تغذیه یو پی اس، منبع تغذیه سوئیچینگ
شارژر EV، شمع شارژ
راهنمای موتور، درایور موتور سرور فوق العاده، کنترل کننده منطق
جوشکار برقی پلاسما با قدرت بالا، دستگاه برش، لامپ روشنایی فوق العاده
تجهیزات رزونانس مغناطیسی هسته ای، تقویت کننده قدرت صوتی فوق العاده، ترانسفورماتور دایره ای با قدرت بالا
آرایه های پنل خورشیدی با اینورتر توان با ظرفیت بالا
سپس ربات صنعتی با منبع تغذیه ولتاژ بالا، کابینت الکتریکی هوشمند با ولتاژ پایین تر هدایت می شود.
| مدل |
توان نامی صفر |
حداکثر ثابت جریان وضعیت (A) |
باقیمانده مقاومت (Ω) |
B25/85 (K) |
زمان موضوعی ثابت(های) |
اتلاف |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | 6.8 | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
مشخصات فنی
قطر بدنه Φ40mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | 3300 |
قطر بدنه Φ45mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
قطر بدنه Φ50mm
| P/N | R25±20٪ (Ω) | شاخص حساس به حرارت B±10% (K) | حداکثر جریان حالت پایدار Imax (A) | تقریباً R از حداکثر جریان Rmax (Ω) | حداکثر اتلاف توان Pmax (W) | ثابت زمانی حرارتی (mW/C) | ثابت زمانی حرارتی (s) | حداکثر ظرفیت ضربه ای (uF) 240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | 6.8 | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
فرآیند محصول
