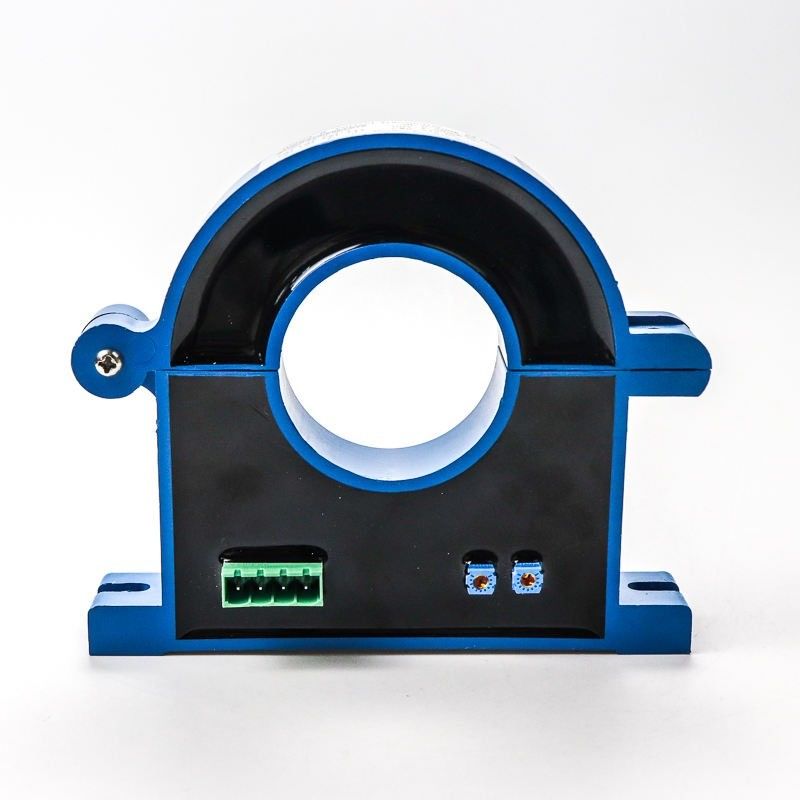

سنسور جریان اثر خطی خطی خوب، پهنای باند پاسخ سریع

پهنای باند سنسور جریان اثر خطی خوب و پاسخ سریع


سنسور جریان هال یک حسگر میدان مغناطیسی است که مطابق با اثر هال ساخته شده است.دارای دو حالت کار، حلقه باز (مستقیم) و حلقه بسته (تراز مغناطیسی).مزیت سنسور هال تقویت مستقیم این است که شکل مدار ساده و هزینه نسبتا پایین است.نقطه ضعف آن این است که دقت و خطی بودن ضعیف است، زمان پاسخ آهسته است و تغییر دما زیاد است.برای غلبه بر کاستی های آن، یک سنسور جریان هال حلقه بسته (تعادل مغناطیسی) ظاهر شده است.سنسور جریان هال حلقه بسته با نام سنسور جریان هال شار صفر نیز شناخته می شود.از یک مدار اولیه، یک حلقه مغناطیسی و یک عنصر هال تشکیل شده است.از سیم پیچ های ثانویه، تقویت کننده ها و غیره تشکیل شده است. هنگامی که شار مغناطیسی تولید شده توسط IP جریان اولیه در مدار مغناطیسی از طریق هسته مغناطیسی با کیفیت بالا متمرکز می شود، عنصر هال در شکاف هوا ثابت می شود تا شار مغناطیسی را تشخیص دهد و جریان جبران معکوس از طریق سیم پیچ چند چرخشی که روی هسته مغناطیسی پیچیده شده است، خارج می شود.برای جبران شار مغناطیسی تولید شده توسط IP جانبی اولیه استفاده می شود، به طوری که شار مغناطیسی در مدار مغناطیسی همیشه در صفر نگه داشته می شود.پس از پردازش توسط یک مدار خاص، ترمینال خروجی سنسور می تواند تغییر جریان را که به طور دقیق جریان سمت اولیه را منعکس می کند، خروجی دهد.سنسور جریان هال حلقه بسته دارای مزایای بسیاری مانند زمان پاسخ کوتاه، فرکانس کاری بالا، ظرفیت اضافه بار قوی و ایزوله بالا است.


سنسور جریان هال با توجه به مزایای فراوانی که دارد، از طریق تشخیص دقیق و کنترل جریان های زیاد، عملکرد ایمن و قابل اعتماد محصول اینورتر را تضمین می کند، به طوری که اینورتر می تواند در زمان خروجی معمولی، شرایط غیرعادی را به موقع مدیریت کند.قابلیت اطمینان مبدل فرکانس بهبود یافته و کیفیت ایمنی مبدل فرکانس بهبود یافته است.بنابراین، مزایای سنسور جریان هال در اینورتر هر روز بیشتر آشکار می شود و به بخشی ضروری از صنعت اینورتر تبدیل شده است.

پارامترهای الکتریکی



پارامتر	نماد	واحد	مشخصات			شرایط
			حداقل	تایپ کنید	حداکثر
محدوده اندازه گیری اسمی	IPN	آ	-500		500
ولتاژ تغذیه	UC	V	7.2	12	18	دقت کامل
مصرف فعلی @IP=0A	مدار مجتمع	mA		26		UC=12V، T=25°C
مصرف فعلی @IP=500A	مدار مجتمع	mA		250		UC=12V، T=25°C
خطای حساسیت دقت	XG	%	-0.5		0.5	=-40 تا 85 درجه سانتیگراد؛ ± 3 سیگما (>± 30A)
افست=0A	IOS	آ		± 0.2		=-40 تا 85 درجه سانتیگراد؛± 3 سیگما
خطای خطی با IPN	εL	%		0.1		@دمای اتاق
ضریب دمایی G	TCG	ppm/ درجه سانتی گراد



مشخصات خروجی CAB-500 CAN


سرعت CANBUS به جدول نسخه محصول، پروتکل CANBUS: نسخه 2.0A/B مراجعه کنید
تحمل نوسانگر CAN: 0.3125%
ترتیب بایت: بیگ اندیان (موتورولا)

مقاومت پایانی 120 اهم برای افزودن خارجی، امپدانس داخلی CAN = 2.4Kohm


توضیحات پیام	شناسه CAN	نام	طول داده (بایت)	نوع قاب	نوع راه اندازی پیام	توضیحات سیگنال	نام سیگنال	کمی شروع کن	بیت پایان
IP فعلی (mA)	0x3C2	CAB500	8	ایستادگی	پیام چرخه ای هر 10 میلی ثانیه	مقدار IP: 80000000H= 0mA 7FFFFFFFH= - 1mA، 80000001H= 1mA	IP_VALUE	0	31
						b0: اطلاعات خطا (0 = عادی، 1 = شکست)	ERROR_INDICATION	32	32
						b7-b1:RxQuality (0-100%)	ERROR_INFORMATION	33	39
						بیت های خالی (تثبیت به 0)	UNDEFINE	40	47
							نسخه PCBA	48	55
							نسخه سیستم عامل	56	63
