جزئیات محصول:
|
| استفاده: | سنسور جریان خطی اثر هال | ویژگی: | پاسخ سریع |
|---|---|---|---|
| ولتاژ Rms برای تست عایق AC: | 50 هرتز 1 دقیقه 2.5 کیلو ولت | نوع فیوز: | انواع نگهدارنده فیوز |
| کلمه کلیدی: | سنسور جریان | مقاومت عایق: | >= 500 MΩ؛ |
| دمای کاری: | -20-70 درجه سانتیگراد | منبع تغذیه:: | DC24V,DC12V,AC220V |
| برجسته کردن: | سنسور جریان اثر هال با دقت بالا,سنسور جریان اثر هال AC220V,سنسور اثر هال جریان بالا CQC |
||

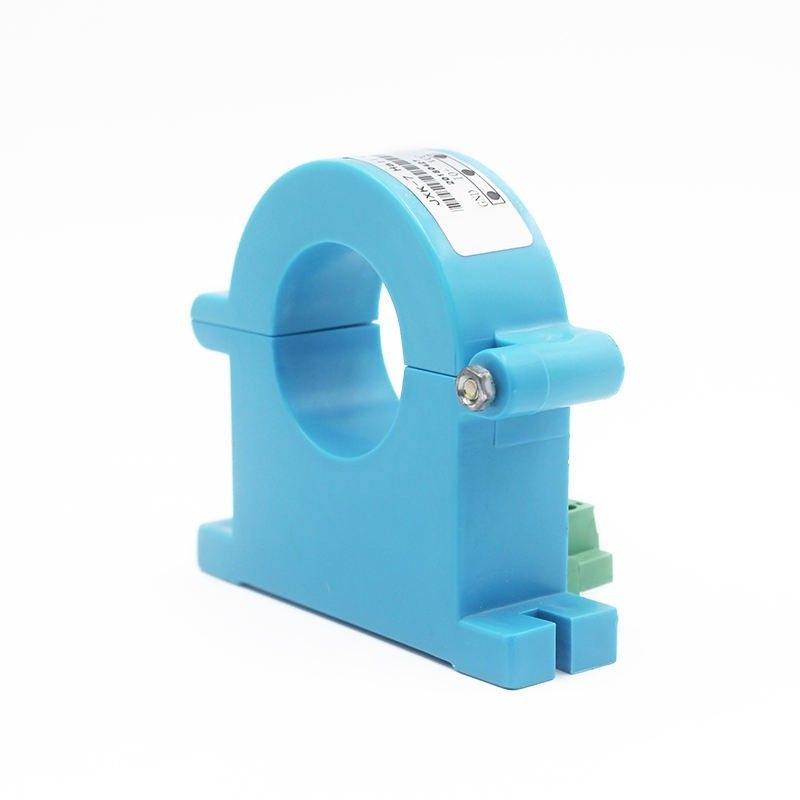

سنسور جریان اثر هال با دقت اندازه گیری بالا ظرفیت اضافه بار قوی و محدوده اندازه گیری بزرگ
توضیحات محصول
عملکرد:
سنسور جریان هال عمدتاً برای جداسازی و تبدیل سیگنال های پیچیده مانند AC، DC و پالس مناسب است.از طریق اصل اثر هال، سیگنال تبدیل شده را می توان مستقیماً توسط دستگاه های اکتسابی مختلف مانند AD، DSP، PLC و ابزارهای ثانویه جمع آوری و پذیرفت.، زمان پاسخ سریع، محدوده اندازه گیری جریان گسترده، دقت بالا، ظرفیت اضافه بار قوی، خطی بودن خوب، و توانایی ضد تداخل قوی
برنامه های کاربردی:
سنسورهای جریان هال را می‌توان به طور گسترده در دستگاه‌های کنترل سرعت فرکانس متغیر، دستگاه‌های اینورتر، منابع تغذیه UPS، دستگاه‌های جوش اینورتر، آبکاری الکترولیتی، ابزارهای CNC، سیستم‌های مانیتورینگ میکروکامپیوتر، سیستم‌های مانیتورینگ شبکه برق و زمینه‌های مختلفی که نیاز به جداسازی و تشخیص جریان دارند، مورد استفاده قرار داد. و ولتاژ
مزایای سنسور جریان سالن:
1. حساسیت بالا:
شدت سیگنال شناسایی شده ضعیف‌تر و ضعیف‌تر می‌شود، که نیاز به بهبود حساسیت حسگر مغناطیسی دارد.
کاربردها شامل سنسورهای جریان، سنسورهای زاویه، سنسورهای دنده و اندازه‌گیری محیط فضا است.
2. پایداری دما:
زمینه‌های کاربردی بیشتر به حسگرها نیاز دارند تا در محیط‌های سخت‌تر کار کنند.
این امر مستلزم آن است که سنسور مغناطیسی باید پایداری دمایی خوبی داشته باشد و کاربردهای صنعتی آن شامل صنعت الکترونیک خودرو است.
3. ضد تداخل:
در بسیاری از زمینه ها، ارزیابی محیط استفاده از سنسور وجود ندارد، بنابراین سنسور خود ملزم به داشتن ضد تداخل خوب است.از جمله لوازم الکترونیکی خودرو، کنتور آب و غیره.
4. ویژگی های فرکانس بالا:
با ارتقای زمینه های کاربردی، فرکانس کاری سنسورهای جریان لازم است که بیشتر و بالاتر باشد.زمینه های کاربردی شامل کنتورهای آب، صنعت الکترونیک خودرو و صنعت ثبت اطلاعات است.
5. مصرف برق کم:
بسیاری از زمینه ها نیاز دارند که خود سنسور مصرف انرژی بسیار کمی داشته باشد تا عمر مفید سنسور افزایش یابد.
برای کاشت بیوچیپ های مغناطیسی، قطب نما و غیره در بدن استفاده می شود.
این پایان به اشتراک گذاری مزایای سنسور جریان هال است، به جز موارد ذکر شده در بالا.
سنسور جریان هال همچنین دارای ویژگی های عایق حرارتی و مقاومت فشاری خوب و ویژگی های بازدارنده شعله عالی است.
|
نصب و راه اندازی
|
تثبیت پیچ استاندارد ریل + هواپیما
|
|
جریان نامی سمت اصلی
|
50A;100A;200A;500A;
800A؛ 1000A؛ سفارشی سازی |
|
محدوده اندازه گیری جانبی اصلی
|
100A-1200A
|
|
خروجی رتبه بندی شده
|
5 ولت؛ DC0 ~ 20 میلی آمپر؛ DC4 ~ 20 میلی آمپر؛ سفارشی سازی
|
|
منبع تغذیه کمکی
|
DC12V،DC24V،DC±12V،DC±15V
|
|
ظرفیت بار
|
ولتاژ خروجی: 5 میلی آمپر؛
خروجی جریان: 6V; |
|
خطی بودن
|
0.005
|
|
دقت
|
0.01
|
|
زمان پاسخ
|
<200 میلی‌ثانیه
|
|
تغییر دما
|
≤500PPM/℃
|
|
عرض باند
|
DC ~ 20 کیلوهرتز
|
|
مصرف جریان
|
≤25mA
|
|
دمای کاری
|
-10℃~+70℃
|
|
دمای ذخیره سازی
|
-25℃~+85℃
|
|
مقاومت فشار جداسازی
|
2.5 کیلو ولت / 50 هرتز، 1 دقیقه
|
|
ولتاژ افست
|
≤20mvV
|
|
خروجی صفر
|
≤0.15 میلی آمپر
|
|
di/dt دنبال کنید
|
> 50A/US
|
پارامترهای الکتریکی
|
پارامتر |
نماد |
واحد |
مشخصات |
شرایط |
||
|
حداقل |
تایپ کنید |
حداکثر |
||||
|
محدوده اندازه گیری اسمی |
IPN |
آ |
-500 |
500 |
||
|
ولتاژ تغذیه |
UC |
V |
7.2 |
12 |
18 |
دقت کامل |
|
مصرف فعلی @IP=0A |
مدار مجتمع |
mA |
26 |
UC=12V، T=25°C |
||
|
مصرف فعلی @IP=500A |
مدار مجتمع |
mA |
250 |
UC=12V، T=25°C |
||
|
خطای حساسیت دقت |
XG |
% |
-0.5 |
0.5 |
=-40 تا 85 درجه سانتیگراد؛ |
|
|
افست=0A |
IOS |
آ |
± 0.2 |
=-40 تا 85 درجه سانتیگراد؛± 3 سیگما |
||
|
خطای خطی با IPN |
εL |
% |
0.1 |
@دمای اتاق |
||
|
ضریب دمایی G |
TCG |
ppm/ |
||||
مشخصات خروجی CAB-500 CAN
سرعت CANBUS به جدول نسخه محصول، پروتکل CANBUS: نسخه 2.0A/B مراجعه کنید
تحمل نوسانگر CAN: 0.3125%
ترتیب بایت: بیگ اندیان (موتورولا)
مقاومت پایانی 120 اهم برای افزودن خارجی، امپدانس داخلی CAN = 2.4Kohm
|
توضیحات پیام |
شناسه CAN |
نام |
طول داده (بایت) |
نوع قاب |
نوع راه اندازی پیام |
توضیحات سیگنال |
نام سیگنال |
کمی شروع کن |
بیت پایان |
|
IP فعلی (mA) |
0x3C2 |
CAB500 |
8 |
ایستادگی |
پیام چرخه ای هر 10 میلی ثانیه |
مقدار IP: 80000000H= 0mA 7FFFFFFFH= - 1mA، 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0: اطلاعات خطا (0 = عادی، 1 = شکست) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:RxQuality (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
بیت های خالی (تثبیت به 0) |
UNDEFINE |
40 |
47 |
||||||
|
نسخه PCBA |
48 |
55 |
|||||||
|
نسخه سیستم عامل |
56 |
63 |
