پاسخ سریع سنسور جریان اثر سالن 4 کیلو ولت اندازه کوچک وزن سبک نصب آسان

Name: پاسخ سریع سنسور جریان اثر سالن 4 کیلو ولت اندازه کوچک وزن سبک نصب آسان
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: سنسور جریان اثر هال
Price: 44.05 USD
Availability: InStock

همه محصولات

خازن ایمنی X2
(64)

خازن ایمنی Y1
(41)

خازن ایمنی Y2
(14)

خازن فیلم پلی پروپیلن متالیز
(38)

سوپر خازن
(29)

خازن فیلم پلی استر متالایز
(10)

خازن MMKP82
(22)

خازن الکترولیتی آلومینیومی
(24)

واریستور اکسید فلز
(79)

SMD MOV Varistor
(16)

مقاومت حرارتی NTC
(65)

سنسور دما NTC
(32)

سنسور جریان اثر هال
(17)

فیوز خودروی برقی
(24)

لوله تخلیه گاز
(42)

منبع برق صفحه LED
(12)

منبع برق ضد بارون
(11)

فیوز ولتاژ بالا
(88)

فیوز حرارتی سرامیکی
(14)

فیوز تیغه خودکار
(11)

نگهدارنده فیوز نصب شده بر روی PCB
(11)

سوئیچ های ربط شکستن اصلی
(6)

چت IM آنلاین در حال حاضر

پاسخ سریع سنسور جریان اثر سالن 4 کیلو ولت اندازه کوچک وزن سبک نصب آسان

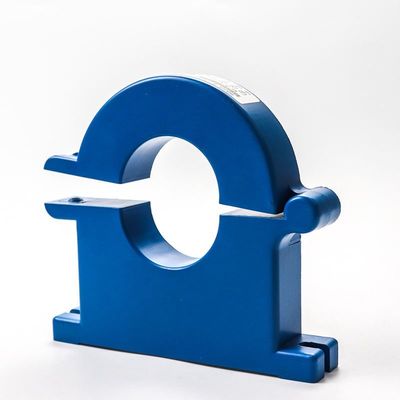

تصویر بزرگ : پاسخ سریع سنسور جریان اثر سالن 4 کیلو ولت اندازه کوچک وزن سبک نصب آسان

جزئیات محصول:

محل منبع:	دونگوان چین
نام تجاری:	SG
گواهی:	VDE , CQC
شماره مدل:	سنسور جریان اثر هال

پرداخت:

مقدار حداقل تعداد سفارش:	مذاکره کنید
قیمت:	Negotiate
جزئیات بسته بندی:	بسته صادراتی
زمان تحویل:	مذاکره کنید
شرایط پرداخت:	T/T، L/C
قابلیت ارائه:	50000000 عدد در ماه

مخاطب

پاسخ سریع سنسور جریان اثر سالن 4 کیلو ولت اندازه کوچک وزن سبک نصب آسان

شرح

کلمه کلیدی:	سنسور جریان DC اثر هال	اضافه ولتاژ:	24 ولت در 1 دقیقه
ولتاژ تخلیه الکترواستاتیک:	4 کیلو ولت	ولتاژ Rms برای تست عایق AC:	50 هرتز 1 دقیقه 2.5 کیلو ولت
نمونه:	در دسترس	نوع فیوز:	انواع نگهدارنده فیوز
دمای کاری:	-20-70 درجه سانتیگراد	منبع تغذیه::	DC24V,DC12V,AC220V
برجسته کردن:	سنسور جریان اثر هال با پاسخ سریع , سنسور جریان اثر هال 4 کیلو ولت , سنسور جریان DC اثر هال

سنسور جریان اثر سالن با پاسخ سریع اندازه کوچک وزن سبک نصب آسان

سنسور هال یک حسگر میدان مغناطیسی است که بر اساس اثر هال ساخته شده است.اثر هال نوعی اثر مغناطیسی الکتریکی است.این پدیده توسط هال (AHHall, 1855-1938) در سال 1879 هنگامی که او در حال مطالعه مکانیسم رسانایی فلزات بود کشف شد.بعداً مشخص شد که نیمه هادی ها و سیالات رسانا نیز این تأثیر را دارند و اثر هال نیمه هادی ها بسیار قوی تر از فلزات است.عناصر هال مختلف ساخته شده از این پدیده به طور گسترده در فناوری اتوماسیون صنعتی، فناوری تشخیص و پردازش اطلاعات و غیره استفاده می شود.اثر هال یک روش اساسی برای مطالعه خواص مواد نیمه هادی است.ضریب هال اندازه گیری شده توسط آزمایش اثر هال می تواند پارامترهای مهمی مانند نوع هدایت، غلظت حامل و تحرک حامل مواد نیمه هادی را تعیین کند.

مشخصه

سنسور جریان سری CAB500 مبتنی بر فناوری حلقه بسته فعال Sinomags است.
دارای خروجی دیجیتال CANBUSمی توان از آن برای اندازه گیری جریان نامی 500 آمپر استفاده کرد.استفاده از فناوری اختصاصی جبران خسارت دیجیتال.این محصول بهترین ترکیب عملکرد و قابلیت اطمینان را به ارمغان می آورد.
 خطا ± 0.2A @ ±<30A، خطا ±0.5A @ ±<100A.خطا ±1.0A @ ±100A-300A؛خطا ±1.5A @ >±300-500A.

 سازگاری الکترومغناطیسی بالا در برابر محیط تداخل الکترومغناطیسی پیچیده.
 تداخل ضد مغناطیسی عالی.
 می تواند خروجی اتوبوس، مناسب برای یکپارچه سازی سیستم.
 قابلیت فوق العاده بالای جریان
پارامترهای عمومی
دمای کار: -40°C~+85°C;
مقاومت عایق: >= 500 MΩ;
ولتاژ Rms برای تست عایق متناوب 50 هرتز 1 دقیقه 2.5 کیلو ولت اضافه ولتاژ 24 ولت / 1 دقیقه
ولتاژ تخلیه الکترواستاتیک 4 کیلو ولت

نصب و راه اندازی	تثبیت پیچ استاندارد ریل + هواپیما
جریان نامی سمت اصلی	50A;100A;200A;500A; 800A؛ 1000A؛ سفارشی سازی
محدوده اندازه گیری جانبی اصلی	100A-1200A
خروجی رتبه بندی شده	5 ولت؛ DC0 ~ 20 میلی آمپر؛ DC4 ~ 20 میلی آمپر؛ سفارشی سازی
منبع تغذیه کمکی	DC12V،DC24V،DC±12V،DC±15V
ظرفیت بار	ولتاژ خروجی: 5 میلی آمپر؛ خروجی جریان: 6V;
خطی بودن	0.005
دقت	0.01
زمان پاسخ	<200 میلی‌ثانیه
تغییر دما	≤500PPM/℃
عرض باند	DC ~ 20 کیلوهرتز
مصرف جریان	≤25mA
دمای کاری	-10℃~+70℃
دمای ذخیره سازی	-25℃~+85℃
مقاومت فشار جداسازی	2.5 کیلو ولت / 50 هرتز، 1 دقیقه
ولتاژ افست	≤20mvV
خروجی صفر	≤0.15 میلی آمپر
di/dt دنبال کنید	> 50A/US

پارامترهای الکتریکی

پارامتر	نماد	واحد	مشخصات			شرایط
پارامتر	نماد	واحد	حداقل	تایپ کنید	حداکثر	شرایط
محدوده اندازه گیری اسمی	IPN	آ	-500		500
ولتاژ تغذیه	UC	V	7.2	12	18	دقت کامل
مصرف فعلی @IP=0A	مدار مجتمع	mA		26		UC=12V، T=25°C
مصرف فعلی @IP=500A	مدار مجتمع	mA		250		UC=12V، T=25°C
خطای حساسیت دقت	XG	%	-0.5		0.5	=-40 تا 85 درجه سانتیگراد؛ ± 3 سیگما (>± 30A)
افست=0A	IOS	آ		± 0.2		=-40 تا 85 درجه سانتیگراد؛± 3 سیگما
خطای خطی با IPN	εL	%		0.1		@دمای اتاق
ضریب دمایی G	TCG	ppm/ درجه سانتی گراد

مشخصات خروجی CAB-500 CAN

سرعت CANBUS به جدول نسخه محصول، پروتکل CANBUS: نسخه 2.0A/B مراجعه کنید
تحمل نوسانگر CAN: 0.3125%
ترتیب بایت: بیگ اندیان (موتورولا)

مقاومت پایانی 120 اهم برای افزودن خارجی، امپدانس داخلی CAN = 2.4Kohm

توضیحات پیام	شناسه CAN	نام	طول داده (بایت)	نوع قاب	نوع راه اندازی پیام	توضیحات سیگنال	نام سیگنال	کمی شروع کن	بیت پایان
IP فعلی (mA)	0x3C2	CAB500	8	ایستادگی	پیام چرخه ای هر 10 میلی ثانیه	مقدار IP: 80000000H= 0mA 7FFFFFFFH= - 1mA، 80000001H= 1mA	IP_VALUE	0	31
						b0: اطلاعات خطا (0 = عادی، 1 = شکست)	ERROR_INDICATION	32	32
						b7-b1:RxQuality (0-100%)	ERROR_INFORMATION	33	39
						بیت های خالی (تثبیت به 0)	UNDEFINE	40	47
							نسخه PCBA	48	55
							نسخه سیستم عامل	56	63

پاسخ سریع سنسور جریان اثر سالن 4 کیلو ولت اندازه کوچک وزن سبک نصب آسان 1

سوالات متداول

1. چه مدت به من پاسخ می دهید؟
در اسرع وقت 2 ساعت دیگر با شما تماس خواهیم گرفت.

2. آیا می توانم نمونه بگیرم؟
بله، ما موادی در انبار داریم که به شما کمک می کند تا در اسرع وقت نمونه ها را دریافت کنید.
3.: در مورد کیفیت آهنرباها چطور؟

ما دارای گواهینامه ISO، CE و ROSH هستیم، می توانیم آزمون گواهینامه شرکت خود را برای شما ارسال کنیم.

4-قیمت چگونه است؟
از آنجا که ما معتقدیم کیفیت مهمترین است، ما بهترین جداکننده سیگنال با کیفیت را با قیمت مناسب ارائه خواهیم داد.
