جزئیات محصول:
|
| ویژگی: | پاسخ سریع | کاربرد: | محصولات الکترونیکی، محصولات جدید، طرح های جدید. |
|---|---|---|---|
| کلمه کلیدی: | MOV Varistor | دمای عملیاتی: | -40℃ ~ +125℃ |
| مواد: | اکسید روی | تحمل مقاومت: | 1 تا 10 درصد |
| برجسته کردن: | واریستور اکسید فلزی 5 بعدی,واریستور اکسید فلزی 471 کیلویی,واریستور 471 کیلویی |
||

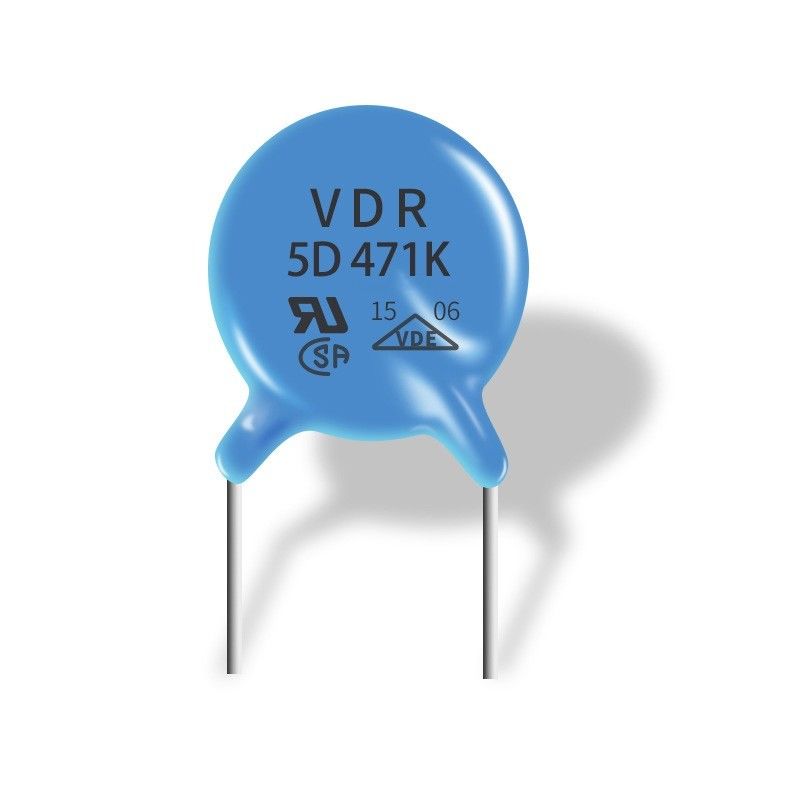

واریستور اکسید فلزی 5D 471k با واکنش سریع، قابلیت مقاومت در برابر جریان اوج بالا
چگونه از وریستور اکسید فلزی در مدار استفاده کنیم؟
هنگامی که ولتاژ در محدوده نامی باشد، مقاومت MOV بسیار بالا خواهد بود، بنابراین تمام جریان از مدار عبور می کند و هیچ جریانی از MOV عبور نمی کند.
اما هنگامی که یک ولتاژ در شبکه برق وجود دارد، مستقیماً در MOV ظاهر می شود زیرا موازی با شبکه AC است.این ولتاژ بالا مقدار مقاومت MOV را به مقدار بسیار پایین کاهش می دهد و آن را شبیه یک اتصال کوتاه می کند.
این جریان زیادی را از طریق MOV وارد می کند که باعث می شود فیوز جریان یابد و مدار را از ولتاژ تغذیه قطع کند.در حین افزایش ولتاژ، ولتاژ بالای خطا به سرعت به مقادیر نرمال باز می گردد و در این موارد جریان آنقدر طول نمی کشد که فیوز را منفجر کند و با عادی شدن ولتاژ، مدار به حالت عادی باز می گردد.با این حال، هر بار که یک سنبله تشخیص داده می شود، MOV مدار را با اتصال کوتاه قطع می کند و هر بار با جریان بالا به خود آسیب می رساند.بنابراین اگر MOV ها را در هر مدار برق آسیب دیده پیدا کردید، احتمالاً به این دلیل است که مدار ولتاژ زیادی را تجربه کرده است.
مشخصات
1. تامین کننده حرفه ای Varistorr.سری 5D،7D،10D،14D،20D
2. محدوده پارامتر گسترده برای انتخاب شما.
3. کیفیت بالا تضمین شده ISO9001: 2008 تایید کیفیت
4. کاربرد: محصولات الکترونیکی، محصولات جدید، طرح های جدید.
5. پشتیبانی فنی و توصیه حرفه ای
| شماره قطعه | واریستور اکسید فلزی رادیال از طریق سوراخ |
| بسته بندی سازنده / اندازه | دیتاشیت را مطابق زیر بررسی کنید |
| بسته بندی | بسته بندی فله در کیسه |
| کاربرد | مصرف کننده، پزشکی، صنعتی |
| وضعیت سهام | مقدار زیادی موجودی آماده |
| گارانتی کیفیت | ISO9001:2008 365 روز |
مشخصات فنی:
| شماره قطعه | Vac(V) | Vdc(V) | V1mA(V) | IP(A) | Vc(V) | I(A)استاندارد | I (A) موج زیاد | (J) استاندارد | (J) موج زیاد | توان نامی (W) | C@1KHz (pf) |
| 10D180K (J) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K (J) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K (J) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K (J) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K (J) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K (J) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0.05 | 2100 |
| 10D560K (J) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0.05 | 1800 |
| 10D680K (J) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0.05 | 1500 |
| 10D820K (J) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0.4 | 1200 |
| 10D101K (J) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0.4 | 1000 |
| 10D121K (J) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0.4 | 830 |
| 10D151K (J) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0.4 | 670 |
| 10D181K (J) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0.4 | 560 |
| 10D201K(J) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0.4 | 500 |
| 10D221K (J) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0.4 | 450 |
| 10D241K (J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0.4 | 420 |
| 10D271K (J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0.4 | 370 |
| 10D301K(J) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0.4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0.4 | 300 |
| 10D361K(J) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0.4 | 280 |
| 10D391K (J) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0.4 | 260 |
| 10D431K (J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0.4 | 230 |
| 10D471K (J) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0.4 | 210 |
| 10D511K (J) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0.4 | 200 |
| 10D561K (J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0.4 | 180 |
| 10D621K (J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0.4 | 160 |
| 10D681K (J) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0.4 | 150 |
| 10D751K (J) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0.4 | 130 |
| 10D781K (J) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0.4 | 130 |
| 10D821K (J) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0.4 | 120 |
| 10D911K (J) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0.4 | 110 |
| 10D102K(J) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0.4 | 100 |
| 10D112K(J) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0.4 | 90 |
ما بهترین خدمات را برای شما ارائه می دهیم:
1، از خرید لیست بوم حمایت کنید.COSENES با خط تولید گسترده است.
2، برد مدار چاپی + سرویس مونتاژ.
3، راه حل پروژه خود را بیابید.قطعات EOL، پیشنهاد قطعات جایگزین و غیره
4، پشتیبانی با کیفیت
5، ایستگاه حمل و نقل شما در چین باشد
وریستورهای اکسید فلزی ابزارهای حفاظتی کلیدی برای سیستم های برق و الکترونیک هستند که مستقیماً ایمنی و قابلیت اطمینان عملکرد سیستم را تعیین می کنند.این کتاب به طور سیستماتیک تحقیقات پایه، فرآیند آماده‌سازی، تنظیم عملکرد و پیشرفت کاربرد وریستورهایی مانند اکسید روی، از جمله مکانیسم هدایت و پیری، ویژگی‌های الکتریکی ریزساختار، آزمایش ریزساختار و شبیه‌سازی ریزساختار، اکسیداسیون ولتاژ باقیمانده کم گرادیان بالا را معرفی می‌کند. سرامیک های وریستور، اکسید تیتانیوم، اکسید قلع و سایر سرامیک های وریستور سیستم، و غیره، ارتباط بین ویژگی های ریزساختاری و ویژگی های ماکروسکوپی وریستورها را ایجاد کرده اند.
