جزئیات محصول:
|
| ویژگی: | قادر به مقاومت در برابر ضربه جریان بالا | فن آوری: | اکسید فلز |
|---|---|---|---|
| شکل: | شکل دیسک | دمای عملیاتی: | -40℃ ~ +125℃ |
| مواد: | اکسید روی | ضریب دمای: | 0~0.05%/℃ |
| برجسته کردن: | MOV Varistor 20D471K,20D471K MOV,20D471K Varistor,20D471K MOV,20D471K Varistor |
||

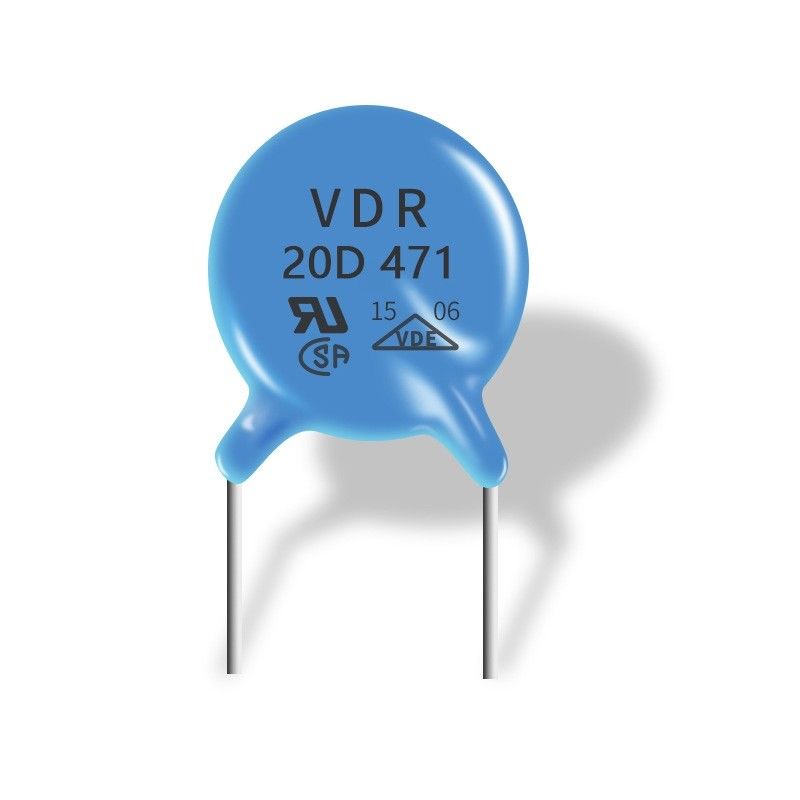

واریستور اکسید فلز OEM 20D 471k با قابلیت مقاومت در برابر ضربه جریان بالا
وریستور پرکاربردترین وسیله محدود کننده ولتاژ است.واریستورها شامل وریستورهای کاربید سیلیکون و وریستورهای اکسید روی هستند.
وریستور اکسید روی (ZnO) معمولاً مورد استفاده قرار می گیرد، عمدتاً بر اساس اکسید روی به عنوان ماده خام است، با افزودن انواع اکسیدهای فلزی کمیاب، قالب گیری مخلوط، متخلخل و مونتاژ شده به عنوان یک دستگاه حفاظت از اضافه ولتاژ، بسته بیرونی آن رزین اپوکسی (رنگدانه ها را می توان اضافه).
معادل یک مقاومت متغیر است که به صورت موازی در مدار متصل می شود.هنگامی که مدار در حالت عادی استفاده می شود، امپدانس وریستور بسیار زیاد است و جریان نشتی بسیار کم است که می تواند به عنوان یک مدار باز در نظر گرفته شود و تقریباً هیچ تأثیری روی مدار ندارد.اما هنگامی که یک ولتاژ موج بسیار بالا می آید، مقدار مقاومت وریستور فوراً کاهش می یابد (مقدار مقاومت آن را می توان از سطح MΩ (مگا اهم) به سطح mΩ (میلی اهم) تغییر داد)، به طوری که می تواند از جریان زیادی عبور کند، در حین بستن. اضافه ولتاژ به یک مقدار معیناز آنجایی که قابلیت مقاومت در برابر نوسانات یک وریستور به اندازه فیزیکی آن بستگی دارد، می توان مقادیر مختلف جریان موج را بدست آورد.
ویژگی های وریستورها
(1) مزایا: محدوده ولتاژ بسیار گسترده است، از چندین ولت تا چندین هزار ولت، جریان افزایش می تواند از ده ها تا چند هزار آمپر باشد، سرعت پاسخ سریع است، بدون قطبیت، بدون چرخش آزاد و جریان اوج است. ظرفیت تحمل بزرگ است.قیمت پایین.
(2) معایب: ولتاژ بستن نسبتاً زیاد است که به طور کلی می تواند به 2 تا 3 برابر ولتاژ کار برسد.علاوه بر این، فشار
جریان نشتی وریستور با افزایش تعداد ضربه های موج افزایش می یابد.زمان پاسخ طولانی تر است و ظرفیت انگلی بزرگتر است.
(3) موارد قابل اجرا: خطوط برق DC، خطوط سیگنال فرکانس پایین، یا به صورت سری با لوله های تخلیه گاز برای خطوط برق AC استفاده می شود.
برنامه های کاربردی
حفاظت از ترانزیستور، دیود، آی سی، تریستور یا نیمه هادی تریاک
حفاظت از نوسانات در لوازم الکترونیکی مصرفی
حفاظت از نوسانات در الکترونیک صنعتی
حفاظت از نوسانات در لوازم خانگی الکترونیکی، لوازم گازی و نفتی
جذب سرج رله و شیر الکترومغناطیسی
خدمات ما
1. راهنمای انتخاب قطعه پیش فروش
2. خدمات تدارکاتی سریع از طریق مراکز لجستیکی هنگ کنگ و شنژن ما
3. خدمات پس از فروش مشکل تیراندازی
4. خدمات تست و اندازه گیری برای تمام محصولات فروخته شده
5. راه حل برای قطعات مربوطه بر اساس نیاز مشتریان
بررسی اجمالی محصولات
| شماره قطعه | واریستور اکسید فلزی رادیال از طریق سوراخ |
| بسته بندی سازنده / اندازه | دیتاشیت را مطابق زیر بررسی کنید |
| بسته بندی | بسته بندی فله در کیسه |
| کاربرد | مصرف کننده، پزشکی، صنعتی |
| وضعیت سهام | مقدار زیادی موجودی آماده |
| گارانتی کیفیت | ISO9001:2008 365 روز |
مشخصات فنی:
| شماره قطعه | Vac(V) | Vdc(V) | V1mA(V) | IP(A) | Vc(V) | I(A)استاندارد | I (A) موج زیاد | (J) استاندارد | (J) موج زیاد | توان نامی (W) | C@1KHz (pf) |
| 10D180K (J) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K (J) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K (J) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K (J) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K (J) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K (J) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0.05 | 2100 |
| 10D560K (J) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | 7.0 | 13 | 0.05 | 1800 |
| 10D680K (J) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0.05 | 1500 |
| 10D820K (J) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0.4 | 1200 |
| 10D101K (J) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0.4 | 1000 |
| 10D121K (J) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0.4 | 830 |
| 10D151K (J) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0.4 | 670 |
| 10D181K (J) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0.4 | 560 |
| 10D201K(J) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0.4 | 500 |
| 10D221K (J) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0.4 | 450 |
| 10D241K (J) | 150 | 200 | 240(216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0.4 | 420 |
| 10D271K (J) | 175 | 225 | 270(243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0.4 | 370 |
| 10D301K(J) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0.4 | 330 |
| 10D331K(J) | 210 | 275 | 330(297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0.4 | 300 |
| 10D361K(J) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0.4 | 280 |
| 10D391K (J) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0.4 | 260 |
| 10D431K (J) | 275 | 350 | 430(387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0.4 | 230 |
| 10D471K (J) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0.4 | 210 |
| 10D511K (J) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0.4 | 200 |
| 10D561K (J) | 350 | 460 | 560(504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0.4 | 180 |
| 10D621K (J) | 385 | 505 | 620(558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0.4 | 160 |
| 10D681K (J) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0.4 | 150 |
| 10D751K (J) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0.4 | 130 |
| 10D781K (J) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0.4 | 130 |
| 10D821K (J) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0.4 | 120 |
| 10D911K (J) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0.4 | 110 |
| 10D102K(J) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0.4 | 100 |
| 10D112K(J) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0.4 | 90 |
