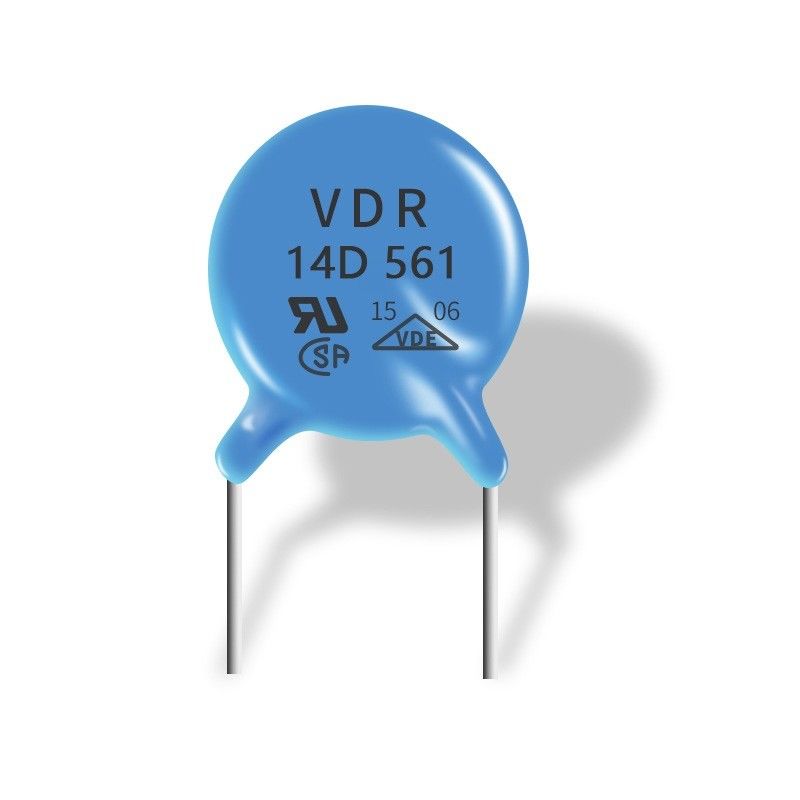

واریستور صنعتی اکسید روی، واریستور 14D561k برای قطعات الکترونیکی

بدون واریستور اکسید فلزی 14D 561k که به سرعت به اضافه ولتاژ گذرا پاسخ می دهد


مشخصات الکتریکی

واریستورها در طول عملکرد عادی نارسانا باقی می مانند.به عنوان یک دستگاه حالت شنت، وریستورها اغلب برای سرکوب نوسانات ولتاژ خط زمانی که ولتاژ دو طرف آنها بسیار کمتر از "ولتاژ گیره" خود باقی می ماند، استفاده می شود.واریستورها به دو دلیل ممکن است خراب شوند.

شکست‌های فاجعه‌بار به دلیل تلاش‌های ناموفق برای محدود کردن موج‌های بسیار بزرگ ناشی از حوادثی مانند صاعقه رخ داده‌اند، که در آن انرژی درگیر بسیار بالاتر از آن چیزی است که وریستور می‌تواند تحمل کند.جریان بعدی ناشی از ضربه می تواند وریستور را ذوب، بسوزاند یا حتی تبخیر کند.این فرار حرارتی به دلیل عدم یکنواختی در اتصالات مرزهای تک دانه است که منجر به شکست مسیر جریان غالب تحت تنش حرارتی می شود، زمانی که انرژی در پالس گذرا (معمولاً با ژول اندازه گیری می شود) خیلی زیاد است (یعنی به طور قابل توجهی از آن فراتر می رود. ضریب ساخت "حداکثر مطلق رتبه بندی").پتانسیل شکست فاجعه بار را می توان با بیش از حد ارزیابی یا استفاده از MOV های خاص انتخاب شده به طور موازی کاهش داد.

تخریب تجمعی با وقوع موج های بیشتر اتفاق می افتد.به دلایل تاریخی، بسیاری از MOV ها به اشتباه تعریف شده اند، که امکان تورم مکرر را فراهم می کند که همچنین ظرفیت را کاهش می دهد.در این حالت، وریستور به‌طور مشهودی آسیب نمی‌بیند و ظاهراً به نظر می‌رسد که کار می‌کند (بدون خرابی فاجعه‌بار)، اما دیگر محافظتی ایجاد نمی‌کند.در نهایت، هنگامی که تخلیه انرژی یک مسیر رسانا را از طریق اکسید ایجاد می کند، وارد یک اتصال کوتاه می شود.

پارامتر اصلی موثر بر طول عمر یک وریستور، رتبه انرژی (ژول) آن است.افزایش سطح انرژی، تعداد پالس‌های گذرا را که می‌تواند به صورت تصاعدی در خود جای دهد و همچنین مجموع انرژی حاصل از پالس‌های کوچک‌تر را افزایش می‌دهد.هنگامی که این پالس ها رخ می دهند، "ولتاژ بستن" که در طول هر رویداد ایجاد می کند کاهش می یابد و یک وریستور به طور کلی زمانی که "ولتاژ گیره" آن 10٪ تغییر می کند، از نظر عملکردی ضعیف می شود.نمودارهای امید به زندگی سازنده شامل جریان، شدت و تعداد گذرا برای پیش‌بینی خرابی بر اساس کل انرژی تلف شده در طول عمر قطعه است.

در لوازم الکترونیکی مصرفی، به ویژه محافظ های برق، وریستورهای MOV مورد استفاده به اندازه کافی کوچک هستند که در نهایت از کار می افتند.برنامه های کاربردی دیگر، مانند انتقال نیرو، از VDR های ساختارهای مختلف در پیکربندی های متعدد استفاده می کنند که برای عمر طولانی طراحی شده اند.

مشخصات فنی:



شماره قطعه	Vac(V)	Vdc(V)	V1mA(V)	IP(A)	Vc(V)	I(A)استاندارد	I (A) موج زیاد	(J) استاندارد	(J) موج زیاد	توان نامی (W)	C@1KHz (pf)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2.1	3.0	0.05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2.5	5.0	0.05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3.0	6.0	0.05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4.0	7.0	0.05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4.6	9.0	0.05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5.5	11	0.05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7.0	13	0.05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8.2	15	0.05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0.4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0.4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0.4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0.4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0.4	560
10D201K(J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0.4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0.4	450
10D241K (J)	150	200	240(216-264)	25	395	2500	3500	35	42	0.4	420
10D271K (J)	175	225	270(243-297)	25	455	2500	3500	37	49	0.4	370
10D301K(J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0.4	330
10D331K(J)	210	275	330(297-363)	25	550	2500	3500	43	58	0.4	300
10D361K(J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0.4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0.4	260
10D431K (J)	275	350	430(387-473)	25	710	2500	3500	65	80	0.4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0.4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0.4	200
10D561K (J)	350	460	560(504-616)	25	925	2500	3500	70	92	0.4	180
10D621K (J)	385	505	620(558-682)	25	1025	2500	3500	72	95	0.4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0.4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0.4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0.4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0.4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0.4	110
10D102K(J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0.4	100
10D112K(J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0.4	90
