1.5uf 155k خازن 1.5 UF مواد فیلم پلی پروپیلن متالیزه

Name: 1.5uf 155k خازن 1.5 UF مواد فیلم پلی پروپیلن متالیزه
Brand: Dongguan Chenglue Electronic co.,Ltd
SKU: X2-155K-275VAC-F3
Price: Negotiable USD
Availability: InStock

همه محصولات

خازن ایمنی X2
(64)

خازن ایمنی Y1
(41)

خازن ایمنی Y2
(14)

خازن فیلم پلی پروپیلن متالیز
(38)

سوپر خازن
(29)

خازن فیلم پلی استر متالایز
(10)

خازن MMKP82
(22)

خازن الکترولیتی آلومینیومی
(24)

واریستور اکسید فلز
(79)

SMD MOV Varistor
(16)

مقاومت حرارتی NTC
(65)

سنسور دما NTC
(32)

سنسور جریان اثر هال
(17)

فیوز خودروی برقی
(24)

لوله تخلیه گاز
(42)

منبع برق صفحه LED
(12)

منبع برق ضد بارون
(11)

فیوز ولتاژ بالا
(88)

فیوز حرارتی سرامیکی
(14)

فیوز تیغه خودکار
(11)

نگهدارنده فیوز نصب شده بر روی PCB
(11)

سوئیچ های ربط شکستن اصلی
(6)

چت IM آنلاین در حال حاضر

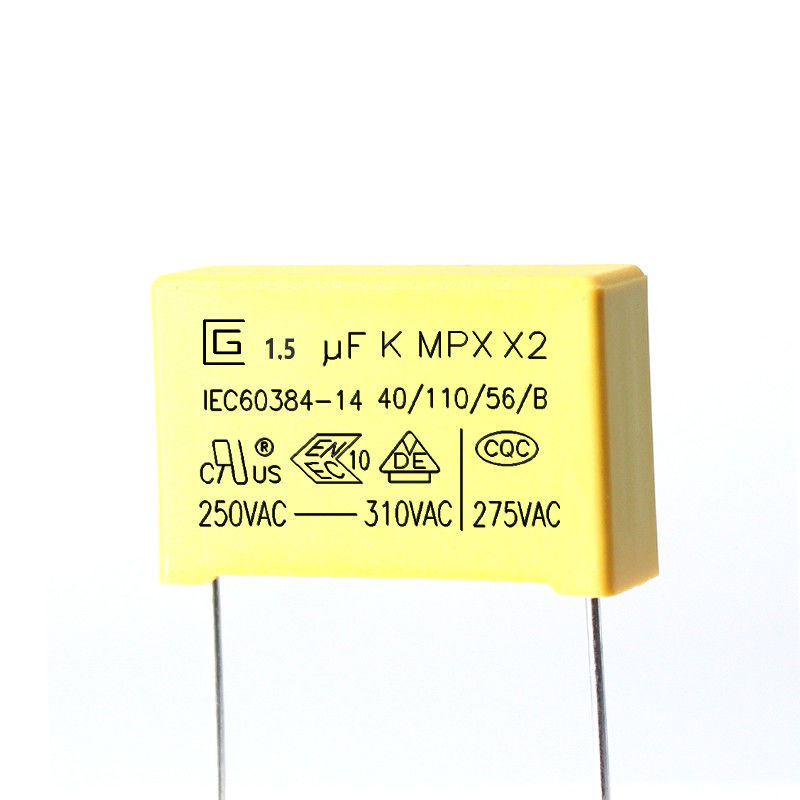

1.5uf 155k خازن 1.5 UF مواد فیلم پلی پروپیلن متالیزه

تصویر بزرگ : 1.5uf 155k خازن 1.5 UF مواد فیلم پلی پروپیلن متالیزه

جزئیات محصول:

محل منبع:	دونگوان چین
نام تجاری:	CG
گواهی:	VDE，CQC
شماره مدل:	X2-155K-275VAC-F3

پرداخت:

مقدار حداقل تعداد سفارش:	10000 عدد
قیمت:	Discuss
جزئیات بسته بندی:	200 عدد / کیسه، اندازه کارتن: 45 سانتی متر * 31 سانتی متر * 34 سانتی متر، جعبه داخلی: 29.2 سانتی متر
زمان تحویل:	15-21 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	100000000 قطعه

مخاطب

1.5uf 155k خازن 1.5 UF مواد فیلم پلی پروپیلن متالیزه

شرح

ویژگی ها:	خواص خود درمانی خوب	ظرفیت::	1.2uf
ولتاژ محاسبه شده::	250-310 ولت	مواد:	فیلم پلی پروپیلن متالایز
کاربرد:	همه منظوره	کلمه کلیدی:	خازن ایمنی X2
برجسته کردن:	1.5 UF خازن , 155k خازن 1.5 UF , خازن 155k

فیلم پلی پروپیلن متالایز 1.5uf 155K 125VAC X2 خازن ایمن خواص خود ترمیمی خوب

خازن های Safety X2 نوعی خازن ایمنی هستند.در چنین مواقعی از خازن های ایمنی استفاده می شود، یعنی پس از از کار افتادن خازن، برق گرفتگی ایجاد نمی کند و ایمنی فردی را به خطر نمی اندازد.
1. ساختار اصلی خازن ایمنی X2.
این از سیم پیچی ساختار غیر القایی فیلم پلی پروپیلن متالایزه شده، با استفاده از سیم فولادی روکش مس قلع دار، پوسته پلاستیکی و بسته رزین اپوکسی مقاوم در برابر شعله ساخته شده است.
فیلم پلی پروپیلن به عنوان دی الکتریک استفاده می شود و لایه فلزی روی آلومینیوم روی سطح به عنوان الکترود با خلاء تبخیر می شود.با سیم پیچی و سایر فرآیندها تولید می شود.قسمت بیرونی با پوسته پلاستیکی مقاوم در برابر شعله (PBT) بسته بندی شده و با رزین اپوکسی گلدان شده است.طراحی ظاهری فشرده و مناسب برای نصب مناسبت های با تراکم بالا است.

X2 Safety Capacitor.pdf

ویژگی های خازن های ایمنی X2

ساختار غیر القایی با فیلم پلی پروپیلن متالیز.
مقاومت عالی در برابر رطوبت.
خود درمانی
خواص ضد شعله عالی.
توانایی مقاومت در برابر ضربه های اضافه ولتاژ.

استفاده از خازن های ایمنی X2.

تداخل الکترومغناطیسی را سرکوب می کند.
پرش خطوط.
برای کاهش مقاومت-خازن آمپرمترها، درایورهای LED، کنترلرها و غیره به صورت سری در مدار مناسب است.

نشانه گذاری

1. آرم CIGU:
2. ظرفیت: (104K,0.1μF)
3. تحمل ظرفیت: (K) ± 10٪
4. ولتاژ نامی: 250,275,300,305,310VAC 5. کلاس محصول:X2
6. نوع محصول: MPX
7. رده اقلیمی: 40/110/56
8. کلاس اشتعال پذیری غیرفعال: B
9. علامت تاییدیه چین: CQC
10. علامت تاییدیه آلمان: VDE
11. علامت تاییدیه ENEC:ENEC
12. علامت تاییدیه آمریکایی: CUL
13. استاندارد تایید:IEC60384-14

نه	مواد اصلی	مشخصات	تذکر دهید
1	فیلم پلی پروپیلن متالیز شده	MPPZAH یا MPPA (5~12μm)	---
2	خط Zn، Sn	روی یا آلیاژ روی و اسن	---
3	پایانه	مس (سیم مس) (Φ0.55 یا 0.75mm)	± 0.05 میلی متر
4	مواد مهر و موم شده	رزین اپوکسی	UL94-V0
5	کیس پلاستیکی	PBT	UL94-V0

امکانات
1. این به طور خاص برای برنامه های سریال با 100Vac-240Vac اصلی، یعنی تقسیم کننده خازنی، به عنوان مثال، کنتور انرژی، درایور LED و غیره طراحی شده است.
2. فیلم پلی پروپیلن متالیزه
3.خواص خود ترمیمی خوب، مقاومت در برابر فشارهای ولتاژ بالا
4. پایداری طولانی ظرفیت خازن
5.خواص خوب در محیط مرطوب
6. توانایی های مقاوم در برابر شعله فعال و غیرفعال عالی

ساخت و ساز و مواد اصلی محصولات
1.5uf 155k خازن 1.5 UF مواد فیلم پلی پروپیلن متالیزه 0

مشخصات (IEC 60384-14)

موارد تست	ملزومات اجرا	شرایط آزمون
ظرفیت	در محدوده تحمل مشخص شده	1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد
ضریب تلفات	حداکثر 0.001 (0.1%)	1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد
اثبات ولتاژ	نباید غیر عادی باشد	بین پایانه ها 4.3UR (Vdc) تست 60 ثانیه.
اثبات ولتاژ	نباید غیر عادی باشد	بین ترمینال و محفظه UR×200％+1500Vac، 60 ثانیه.
مقاومت عایق	CR ≤ 0.33μF IR ≥ 15000MΩ CR >0.33μF IR ≥6000s	100±15 Vdc، 60 ثانیه / 25 درجه سانتیگراد
استحکام خاتمه ها	بدون شکستگی سیم و بدون آسیب به خازن	قدرت تنش نیروی بار پایانی: 1.0 کیلوگرم زمان نگهداری: 1 ± 10 ثانیه
استحکام خاتمه ها	بدون شکستگی سیم و بدون آسیب به خازن	مقاومت خمشی نیروی بار پایانی: 0.5 کیلوگرم زمان خم شدن: 4*90 ﾟ
مقاومت در برابر حرارت لحیم کاری	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه	دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 5±0.5 ثانیه
قلع پذیری	95 درصد قلع‌بندی سطح	دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 2±0.5 ثانیه
تغییر سریع دما	خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند.	دمای طبقه پایین: -40 درجه سانتیگراد دمای دسته بالا: 110 درجه سانتیگراد تعداد چرخه: 5 مدت زمان t1 = 30 دقیقه
لرزش	خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند	محدوده فرکانس: 10 تا 55 هرتز دوره: X,Y,Z (محور) 2 ساعت / محور (در مجموع 6 ساعت) دامنه جابجایی: 0.75 میلی متر

موارد تست	ملزومات اجرا	شرایط آزمون
توالی اقلیمی	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی	گرمای خشک دمای بالا: 110 درجه سانتیگراد مدت زمان کمتر: 16 ساعت
توالی اقلیمی		سرد دما: -40℃ مدت زمان: 2 ساعت
حالت پایدار گرمای مرطوب	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی	+40 درجه سانتیگراد و رطوبت نسبی 93٪، 56 روز
شارژ و تخلیه	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا	ولتاژ تست: √2 x URVAC 50 هرتز شارژ و دشارژ: 0.5 ثانیه در زمان برای 10000 سیکل تکرار می شود
تحمل	(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا	1.25 x UR VAC 50 هرتز، هر ساعت یک بار افزایش به 1000 VAC برای 0.1 ثانیه، 1000 ساعت در دمای نامی بالا

شرایط نگهداری
1 تن باید توجه داشت که لحیم کاری ترمینال ها ممکن است زمانی که به سختی در یک اتمسفر برای مدت طولانی نگهداری می شوند بدتر شود.
2 نباید در دمای بالا و رطوبت بالا قرار گیرد، باید شرایط زیر را داشته باشد (نگهداری در بسته بندی اصلی)
دما: 35 MAX رطوبت نسبی: 60٪ MAX
3 دوره نگهداری: تلفات: حداکثر 12 ماه (از تاریخ تولید مشخص شده روی برچسب در کیسه بسته)
الزامات محیطی
1 انطباق با الزامات RoHS.
2 انطباق با الزامات REACH.
3 بدون هالوژن (در صورت نیاز).
4 لطفاً پیوست 2 را برای بازپرداخت های آزمایشی Rohs و Reach توسط شخص ثالث ببینید
کنترل کیفیت
1.5uf 155k خازن 1.5 UF مواد فیلم پلی پروپیلن متالیزه 1
ساختار محصول

استانداردهای مرجع

GB-T2693-2001 (IDT IEC 60384-1-2008) خازن های ثابت برای استفاده در تجهیزات الکترونیکی - قسمت 1: مشخصات عمومی
GB-T14472-1988 خازن های ثابت برای استفاده در تجهیزات الکترونیکی - قسمت 16: مشخصات مقطعی: خازن ثابت DC فیلم پلی پروپیلن متالیز شده
IEC-60384-14-2005 خازن های ثابت برای استفاده در تجهیزات الکترونیکی - قسمت 16: مشخصات مقطعی: خازن ثابت DC فیلم پلی پروپیلن متالیز شده
GB-T 2828.1-2003 رویه‌های نمونه‌برداری برای بازرسی بر اساس ویژگی‌ها - بخش 1: طرح‌های نمونه‌برداری نمایه‌شده با محدودیت کیفیت پذیرش (AQL) برای بازرسی لات به لات (ISO 2859-1:1999، IDT)

بسته بندی

کیسه پلاستیکی حداقل بسته بندی است. مقدار 100،200،300، 500،1000 عدد است.

برچسب RoHS شامل نام محصول، مشخصات، مقدار، شماره لات، تاریخ ساخت و غیره است.

یک جعبه داخلی دارای N کیسه PCS است
اندازه جعبه داخلی (L× W× H) = 23×30×30 سانتی متر علامت گذاری برای RoHS و SVHC
یک جعبه بیرونی دارای دو جعبه داخلی است
اندازه جعبه بیرونی (L×W×H)=48×32.2×33cm علامت گذاری برای RoHS و SVHC
