جزئیات محصول:
|
| ویژگی ها: | خواص خوب در محیط مرطوب | ظرفیت:: | 0.82uf |
|---|---|---|---|
| ولتاژ محاسبه شده:: | 250-310 ولت | مواد: | فیلم پلی پروپیلن متالایز |
| کاربرد: | همه منظوره | کلمه کلیدی: | خازن ایمنی X2 |
| برجسته کردن: | خازن 0.82 UF 275V,خازن 0.82 Uf,خازن 824k |
||

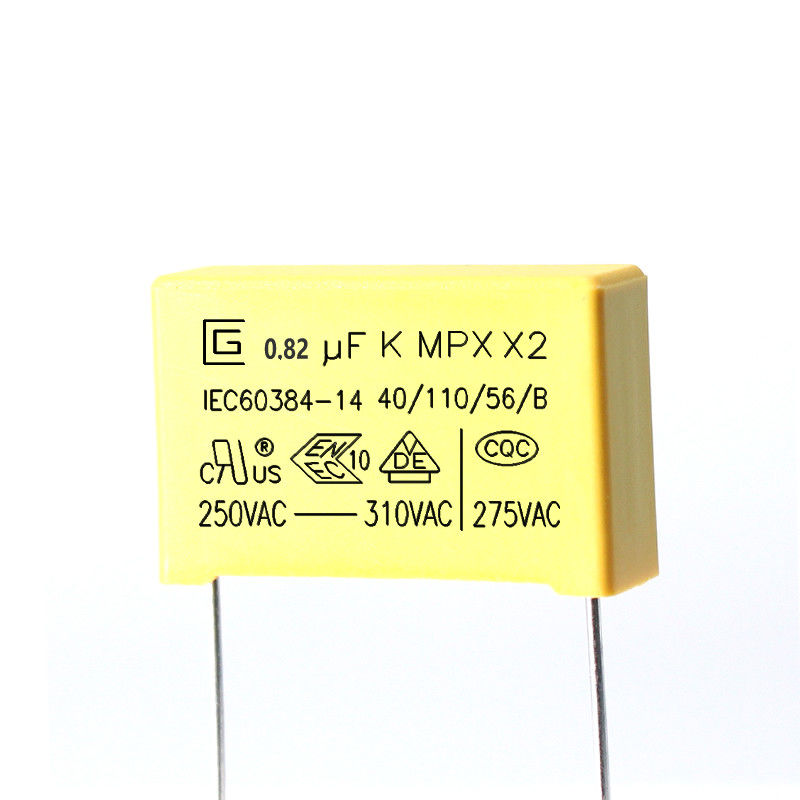

پایداری خوب خازن ایمنی 0.82uf 824K 275VAC X2 خواص خوب در محیط مرطوب
خازن X --- خازن فیلم پلی پروپیلن متالیز.معمولاً خازن X عمدتاً از خازن فیلم پلی استر با مقاومت جریان موج دار نسبتاً بزرگ ساخته شده است.این نوع خازن حجم زیادی دارد، اما جریان زیادی را برای شارژ و دشارژ آنی اجازه می دهد و مقاومت داخلی آن نیز به نسبت کوچک است.خازن X از مربع بیرونی و OPP ولتاژ بالا داخلی (فرآوری سیم پیچ مواد پلی پروپیلن متالیزه) در بسته بندی پلاستیکی استفاده می کند.ماده OPP نه تنها عملکرد الکتریکی بهتری دارد، بلکه می تواند تاثیر پالس های فرکانس بالا را در صورت اتصال موازی با انتهای ورودی منبع تغذیه به طور موثر کاهش دهد.جلوه های قدرت
X2 Safety Capacitor.pdf
ویژگی های خازن های ایمنی X2
ساختار غیر القایی با فیلم پلی پروپیلن متالیز.
مقاومت عالی در برابر رطوبت.
خود درمانی
خواص ضد شعله عالی.
توانایی مقاومت در برابر ضربه های اضافه ولتاژ.
استفاده از خازن های ایمنی X2.
تداخل الکترومغناطیسی را سرکوب می کند.
پرش خطوط.
برای کاهش مقاومت-خازن آمپرمترها، درایورهای LED، کنترلرها و غیره به صورت سری در مدار مناسب است.
معرفی محصولات
MPX با دی الکتریک فیلم پلی پروپیلن متالیز شده، ساختار غیر القایی، سیم مسی قلع دار و پوشش رزین اپوکسی مقاوم در برابر شعله سیم پیچ شده است.آنها دارای ویژگی های عالی خود ترمیم شوندگی و ضد شعله خوب مطابق با UL 94-V0 هستند.
امکانات
1. این به طور خاص برای برنامه های سریال با 100Vac-240Vac اصلی، یعنی تقسیم کننده خازنی، به عنوان مثال، کنتور انرژی، درایور LED و غیره طراحی شده است.
2. فیلم پلی پروپیلن متالیزه
3.خواص خود ترمیمی خوب، مقاومت در برابر فشارهای ولتاژ بالا
4. پایداری طولانی ظرفیت خازن
5.خواص خوب در محیط مرطوب
6. توانایی های مقاوم در برابر شعله فعال و غیرفعال عالی
ساخت و ساز و مواد اصلی محصولات
مشخصات (IEC 60384-14)
| موارد تست | ملزومات اجرا | شرایط آزمون |
| ظرفیت | در محدوده تحمل مشخص شده | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| ضریب تلفات | حداکثر 0.001 (0.1%) | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| اثبات ولتاژ | نباید غیر عادی باشد | بین پایانه ها 4.3UR (Vdc) تست 60 ثانیه. |
| بین ترمینال و محفظه UR×200％+1500Vac، 60 ثانیه. | ||
| مقاومت عایق | CR ≤ 0.33μF IR ≥ 15000MΩ CR >0.33μF IR ≥6000s | 100±15 Vdc، 60 ثانیه / 25 درجه سانتیگراد |
| استحکام خاتمه ها | بدون شکستگی سیم و بدون آسیب به خازن |
قدرت تنش نیروی بار پایانی: 1.0 کیلوگرم زمان نگهداری: 1 ± 10 ثانیه |
|
مقاومت خمشی نیروی بار پایانی: 0.5 کیلوگرم زمان خم شدن: 4*90 ﾟ |
||
| مقاومت در برابر حرارت لحیم کاری |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه |
دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 5±0.5 ثانیه |
| قلع پذیری | 95 درصد قلع‌بندی سطح |
دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 2±0.5 ثانیه |
| تغییر سریع دما | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند. |
دمای طبقه پایین: -40 درجه سانتیگراد دمای دسته بالا: 110 درجه سانتیگراد تعداد چرخه: 5 مدت زمان t1 = 30 دقیقه |
| لرزش | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند |
محدوده فرکانس: 10 تا 55 هرتز دوره: X,Y,Z (محور) 2 ساعت / محور (در مجموع 6 ساعت) دامنه جابجایی: 0.75 میلی متر |
| موارد تست | ملزومات اجرا | شرایط آزمون |
| توالی اقلیمی |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی |
گرمای خشک دمای بالا: 110 درجه سانتیگراد مدت زمان کمتر: 16 ساعت |
|
سرد دما: -40℃ مدت زمان: 2 ساعت |
||
| حالت پایدار گرمای مرطوب |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی |
+40 درجه سانتیگراد و رطوبت نسبی 93٪، 56 روز |
| شارژ و تخلیه |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا |
ولتاژ تست: √2 x URVAC 50 هرتز شارژ و دشارژ: 0.5 ثانیه در زمان برای 10000 سیکل تکرار می شود |
| تحمل |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا |
1.25 x UR VAC 50 هرتز، هر ساعت یک بار افزایش به 1000 VAC برای 0.1 ثانیه، 1000 ساعت در دمای نامی بالا |
شرایط نگهداری
1 تن باید توجه داشت که لحیم کاری ترمینال ها ممکن است زمانی که به سختی در یک اتمسفر برای مدت طولانی نگهداری می شوند بدتر شود.
2 نباید در دمای بالا و رطوبت بالا قرار گیرد، باید شرایط زیر را داشته باشد (نگهداری در بسته بندی اصلی)
دما: 35 MAX رطوبت نسبی: 60٪ MAX
3 دوره نگهداری: تلفات: حداکثر 12 ماه (از تاریخ تولید مشخص شده روی برچسب در کیسه بسته)
الزامات محیطی
1 انطباق با الزامات RoHS.
2 انطباق با الزامات REACH.
3 بدون هالوژن (در صورت نیاز).
4 لطفاً پیوست 2 را برای بازپرداخت های آزمایشی Rohs و Reach توسط شخص ثالث ببینید
