جزئیات محصول:
|
| ویژگی ها: | تلفات بسیار کم در فرکانس بالا، مناسب برای جریان بالا | ظرفیت:: | 0.33uf |
|---|---|---|---|
| ولتاژ محاسبه شده:: | 250-310 ولت | دمای عملیاتی: | -40℃℃+110℃ |
| کیفیت: | 100% کاملا نو و اورجینال | نوع بسته: | از طریق سوراخ |
| برجسته کردن: | خازن ایمنی 0.47 Uf X2,خازن ایمنی X2 منبع تغذیه,خازن ایمنی 0.47 Uf |
||

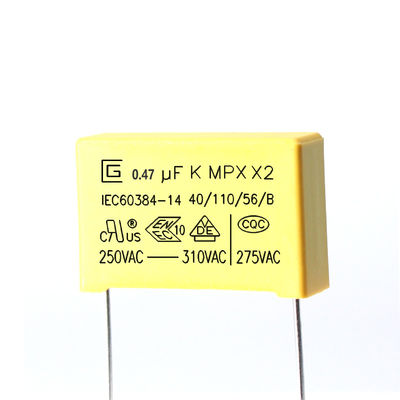

خازن ایمنی با مقاومت عایق بالا 0.47uf 474K 275VAC X2 برای منبع تغذیه ضد تداخل الکترومغناطیسی
X2 Safety Capacitor.pdf
عملکرد خازن X2
1. سرکوب تداخل الکترومغناطیسی منبع تغذیه.
رایج ترین عملکرد خازن ایمنی X2 سرکوب تداخل الکترومغناطیسی منبع تغذیه است.به طور کلی در ورودی سیم نول و سیم برق منبع تغذیه قرار می گیرد.در منبع تغذیه معمولاً همراه با خازن ایمنی Y استفاده می شود.خازن x خازنی است که از طریق دو سیم (LN) خط برق متصل می شود تا تداخل حالت مشترک را سرکوب کند.خازن‌های Y خازن‌هایی هستند که بین دو خط خط برق و زمین (LE، NE) متصل می‌شوند و معمولاً به صورت جفت برای سرکوب تداخل فیلم دیفرانسیل ظاهر می‌شوند.اگر از خازن های ایمنی در منبع تغذیه استفاده نشود، هنگام تایید منبع تغذیه، مشکلات EMC رخ می دهد، بنابراین خازن های ایمنی ضروری هستند.
2. اثر کاهشی مقاومت-خازن.
علاوه بر سرکوب تداخل الکترومغناطیسی منبع تغذیه، X2 همچنین می تواند به صورت سری در مدار با یک منبع تغذیه 100~250VAC متصل شود و به عنوان خازن کاهنده RC استفاده شود.مدار کاهنده مقاومت-خازن نسبتاً ساده و مقرون به صرفه است و اغلب در برخی از مدارهای کم مصرف مانند ماژول های LED و کنترل لوازم خانگی کوچک استفاده می شود.
نشانه گذاری
1. آرم CIGU:
2. ظرفیت: (104K,0.1μF)
3. تحمل ظرفیت: (K) ± 10٪
4. ولتاژ نامی: 250,275,300,305,310VAC 5. کلاس محصول:X2
6. نوع محصول: MPX
7. رده اقلیمی: 40/110/56
8. کلاس اشتعال پذیری غیرفعال: B
9. علامت تاییدیه چین: CQC
10. علامت تاییدیه آلمان: VDE
11. علامت تاییدیه ENEC:ENEC
معرفی محصولات
MPX با دی الکتریک فیلم پلی پروپیلن متالیز شده، ساختار غیر القایی، سیم مسی قلع دار و پوشش رزین اپوکسی مقاوم در برابر شعله سیم پیچ شده است.آنها دارای ویژگی های عالی خود ترمیم شوندگی و ضد شعله خوب مطابق با UL 94-V0 هستند.
امکانات
1 ساخت غیر القایی
2 مقاومت در برابر رطوبت بالا
3 خاصیت خود درمانی
4 نوع بازدارنده شعله (تطابق با UL 94V-0)
5 ضرر بسیار کم
ساخت و ساز و مواد اصلی محصولات
مشخصات (IEC 60384-14)
| موارد تست | ملزومات اجرا | شرایط آزمون |
| ظرفیت | در محدوده تحمل مشخص شده | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| ضریب تلفات | حداکثر 0.001 (0.1%) | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| اثبات ولتاژ | نباید غیر عادی باشد | بین پایانه ها 4.3UR (Vdc) تست 60 ثانیه. |
| بین ترمینال و محفظه UR×200％+1500Vac، 60 ثانیه. | ||
| مقاومت عایق | CR ≤ 0.33μF IR ≥ 15000MΩ CR >0.33μF IR ≥6000s | 100±15 Vdc، 60 ثانیه / 25 درجه سانتیگراد |
| استحکام خاتمه ها | بدون شکستگی سیم و بدون آسیب به خازن |
قدرت تنش نیروی بار پایانی: 1.0 کیلوگرم زمان نگهداری: 1 ± 10 ثانیه |
|
مقاومت خمشی نیروی بار پایانی: 0.5 کیلوگرم زمان خم شدن: 4*90 ﾟ |
||
| مقاومت در برابر حرارت لحیم کاری |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه |
دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 5±0.5 ثانیه |
| قلع پذیری | 95 درصد قلع‌بندی سطح |
دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 2±0.5 ثانیه |
| تغییر سریع دما | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند. |
دمای طبقه پایین: -40 درجه سانتیگراد دمای دسته بالا: 110 درجه سانتیگراد تعداد چرخه: 5 مدت زمان t1 = 30 دقیقه |
| لرزش | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند |
محدوده فرکانس: 10 تا 55 هرتز دوره: X,Y,Z (محور) 2 ساعت / محور (در مجموع 6 ساعت) دامنه جابجایی: 0.75 میلی متر |
| موارد تست | ملزومات اجرا | شرایط آزمون |
| توالی اقلیمی |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی |
گرمای خشک دمای بالا: 110 درجه سانتیگراد مدت زمان کمتر: 16 ساعت |
|
سرد دما: -40℃ مدت زمان: 2 ساعت |
||
| حالت پایدار گرمای مرطوب |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی |
+40 درجه سانتیگراد و رطوبت نسبی 93٪، 56 روز |
| شارژ و تخلیه |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا |
ولتاژ تست: √2 x URVAC 50 هرتز شارژ و دشارژ: 0.5 ثانیه در زمان برای 10000 سیکل تکرار می شود |
| تحمل |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا |
1.25 x UR VAC 50 هرتز، هر ساعت یک بار افزایش به 1000 VAC برای 0.1 ثانیه، 1000 ساعت در دمای نامی بالا |
شرایط نگهداری
1 تن باید توجه داشت که لحیم کاری ترمینال ها ممکن است زمانی که به سختی در یک اتمسفر برای مدت طولانی نگهداری می شوند بدتر شود.
2 نباید در دمای بالا و رطوبت بالا قرار گیرد، باید شرایط زیر را داشته باشد (نگهداری در بسته بندی اصلی)
دما: 35 MAX رطوبت نسبی: 60٪ MAX
3 دوره نگهداری: تلفات: حداکثر 12 ماه (از تاریخ تولید مشخص شده روی برچسب در کیسه بسته)
الزامات محیطی
1 انطباق با الزامات RoHS.
2 انطباق با الزامات REACH.
3 بدون هالوژن (در صورت نیاز).
4 لطفاً پیوست 2 را برای بازپرداخت های آزمایشی Rohs و Reach توسط شخص ثالث ببینید
کنترل کیفیت
ساختار محصول
بسته بندی
کیسه پلاستیکی حداقل بسته بندی است. مقدار 100،200،300، 500،1000 عدد است.
برچسب RoHS شامل نام محصول، مشخصات، مقدار، شماره لات، تاریخ ساخت و غیره است.
یک جعبه داخلی دارای N کیسه PCS است
اندازه جعبه داخلی (L× W× H) = 23×30×30 سانتی متر علامت گذاری برای RoHS و SVHC
یک جعبه بیرونی دارای دو جعبه داخلی است
اندازه جعبه بیرونی (L×W×H)=48×32.2×33cm علامت گذاری برای RoHS و SVHC
