| ویژگی ها: | ویژگی های فرکانس و دمای عالی | ظرفیت:: | 0.33uf |
|---|---|---|---|
| ولتاژ محاسبه شده:: | 250-310 ولت | دمای عملیاتی: | -40℃℃+110℃ |
| کاربرد:: | منبع تغذیه، آمپر متر | رسانه در دسترس است: | برگه اطلاعات، عکس |
| برجسته کردن: | خازن ایمنی X2 با تلفات کوچک,خازن ایمنی X2 154K,0.33 uf 275v |
||

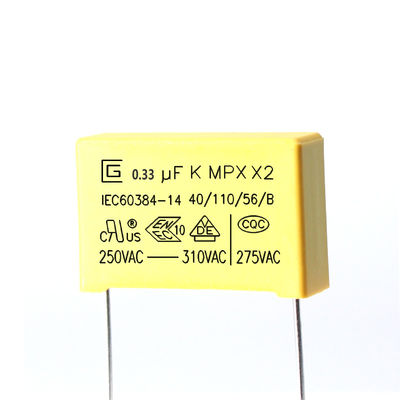

تلفات کوچک 0.33uf 154K 275VAC X2 خازن ایمنی فرکانس عالی و ویژگی های دما
X2 Safety Capacitor.pdf
خازن های Safety X2 نوعی خازن ایمنی هستند.در چنین مواقعی از خازن های ایمنی استفاده می شود، یعنی پس از از کار افتادن خازن، برق گرفتگی ایجاد نمی کند و ایمنی فردی را به خطر نمی اندازد.
1. ساختار اصلی خازن ایمنی X2.
این از سیم پیچی ساختار غیر القایی فیلم پلی پروپیلن متالایزه شده، با استفاده از سیم فولادی روکش مس قلع دار، پوسته پلاستیکی و بسته رزین اپوکسی مقاوم در برابر شعله ساخته شده است.
فیلم پلی پروپیلن به عنوان دی الکتریک استفاده می شود و لایه فلزی روی آلومینیوم روی سطح به عنوان الکترود با خلاء تبخیر می شود.با سیم پیچی و سایر فرآیندها تولید می شود.قسمت بیرونی با پوسته پلاستیکی مقاوم در برابر شعله (PBT) بسته بندی شده و با رزین اپوکسی گلدان شده است.طراحی ظاهری فشرده و مناسب برای نصب مناسبت های با تراکم بالا است.
نشانه گذاری
1. آرم CIGU:
2. ظرفیت: (104K,0.1μF)
3. تحمل ظرفیت: (K) ± 10٪
4. ولتاژ نامی: 250,275,300,305,310VAC 5. کلاس محصول:X2
6. نوع محصول: MPX
7. رده اقلیمی: 40/110/56
8. کلاس اشتعال پذیری غیرفعال: B
9. علامت تاییدیه چین: CQC
10. علامت تاییدیه آلمان: VDE
11. علامت تاییدیه ENEC:ENEC
معرفی محصولات
MPX با دی الکتریک فیلم پلی پروپیلن متالیز شده، ساختار غیر القایی، سیم مسی قلع دار و پوشش رزین اپوکسی مقاوم در برابر شعله سیم پیچ شده است.آنها دارای ویژگی های عالی خود ترمیم شوندگی و ضد شعله خوب مطابق با UL 94-V0 هستند.
امکانات
1 ساخت غیر القایی
2 مقاومت در برابر رطوبت بالا
3 خاصیت خود درمانی
4 نوع بازدارنده شعله (تطابق با UL 94V-0)
5 ضرر بسیار کم
ساخت و ساز و مواد اصلی محصولات
مشخصات (IEC 60384-14)
| موارد تست | ملزومات اجرا | شرایط آزمون |
| ظرفیت | در محدوده تحمل مشخص شده | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| ضریب تلفات | حداکثر 0.001 (0.1%) | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| اثبات ولتاژ | نباید غیر عادی باشد | بین پایانه ها 4.3UR (Vdc) تست 60 ثانیه. |
| بین ترمینال و محفظه UR×200％+1500Vac، 60 ثانیه. | ||
| مقاومت عایق | CR ≤ 0.33μF IR ≥ 15000MΩ CR >0.33μF IR ≥6000s | 100±15 Vdc، 60 ثانیه / 25 درجه سانتیگراد |
| استحکام خاتمه ها | بدون شکستگی سیم و بدون آسیب به خازن |
قدرت تنش نیروی بار پایانی: 1.0 کیلوگرم زمان نگهداری: 1 ± 10 ثانیه |
|
مقاومت خمشی نیروی بار پایانی: 0.5 کیلوگرم زمان خم شدن: 4*90 ﾟ |
||
| مقاومت در برابر حرارت لحیم کاری |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه |
دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 5±0.5 ثانیه |
| قلع پذیری | 95 درصد قلع‌بندی سطح |
دمای لحیم کاری: 5±260 درجه سانتیگراد زمان لحیم کاری: 2±0.5 ثانیه |
| تغییر سریع دما | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند. |
دمای طبقه پایین: -40 درجه سانتیگراد دمای دسته بالا: 110 درجه سانتیگراد تعداد چرخه: 5 مدت زمان t1 = 30 دقیقه |
| لرزش | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند |
محدوده فرکانس: 10 تا 55 هرتز دوره: X,Y,Z (محور) 2 ساعت / محور (در مجموع 6 ساعت) دامنه جابجایی: 0.75 میلی متر |
| موارد تست | ملزومات اجرا | شرایط آزمون |
| توالی اقلیمی |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی |
گرمای خشک دمای بالا: 110 درجه سانتیگراد مدت زمان کمتر: 16 ساعت |
|
سرد دما: -40℃ مدت زمان: 2 ساعت |
||
| حالت پایدار گرمای مرطوب |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 5% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا (5) اثبات ولتاژ: عادی |
+40 درجه سانتیگراد و رطوبت نسبی 93٪، 56 روز |
| شارژ و تخلیه |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا |
ولتاژ تست: √2 x URVAC 50 هرتز شارژ و دشارژ: 0.5 ثانیه در زمان برای 10000 سیکل تکرار می شود |
| تحمل |
(1) ظاهر: بدون آسیب قابل مشاهده (2) △C/C: ≤ ± 10% از مقدار اولیه (3) DF (tanδ): ≤ 0.008 مقدار افزایش یافته است (4) IR: ≥ 50٪ از محدودیت های قابل اجرا |
1.25 x UR VAC 50 هرتز، هر ساعت یک بار افزایش به 1000 VAC برای 0.1 ثانیه، 1000 ساعت در دمای نامی بالا |
شرایط نگهداری
1 تن باید توجه داشت که لحیم کاری ترمینال ها ممکن است زمانی که به سختی در یک اتمسفر برای مدت طولانی نگهداری می شوند بدتر شود.
2 نباید در دمای بالا و رطوبت بالا قرار گیرد، باید شرایط زیر را داشته باشد (نگهداری در بسته بندی اصلی)
دما: 35 MAX رطوبت نسبی: 60٪ MAX
3 دوره نگهداری: تلفات: حداکثر 12 ماه (از تاریخ تولید مشخص شده روی برچسب در کیسه بسته)
الزامات محیطی
1 انطباق با الزامات RoHS.
2 انطباق با الزامات REACH.
3 بدون هالوژن (در صورت نیاز).
4 لطفاً پیوست 2 را برای بازپرداخت های آزمایشی Rohs و Reach توسط شخص ثالث ببینید
کنترل کیفیت
ساختار محصول
بسته بندی
کیسه پلاستیکی حداقل بسته بندی است. مقدار 100،200،300، 500،1000 عدد است.
برچسب RoHS شامل نام محصول، مشخصات، مقدار، شماره لات، تاریخ ساخت و غیره است.
یک جعبه داخلی دارای N کیسه PCS است
اندازه جعبه داخلی (L× W× H) = 23×30×30 سانتی متر علامت گذاری برای RoHS و SVHC
یک جعبه بیرونی دارای دو جعبه داخلی است
اندازه جعبه بیرونی (L×W×H)=48×32.2×33cm علامت گذاری برای RoHS و SVHC
