جزئیات محصول:
|
| کلمه کلیدی: | خازن ایمنی سرامیکی | مواد: | سرامیک |
|---|---|---|---|
| امکانات: | استانداردهای ایمنی به رسمیت شناخته شده برای برنامه های AC | نوع تامین کننده: | سازنده اصلی، ODM |
| رنگ: | آبی | کاربرد: | فیلتر برق / منبع تغذیه سوئیچینگ |
| برجسته کردن: | خازن آبی 103M خازن 103M,Capacitor 103M |
||

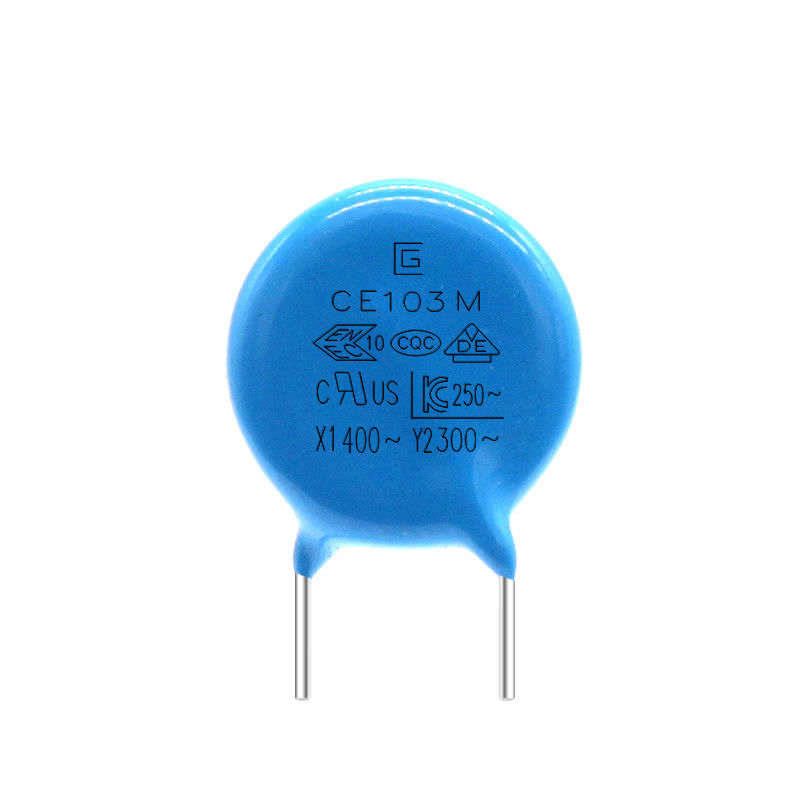

پوشش کم تلفات با رزین اپوکسی 103M 300VAC Y2 خازن ایمنی پایداری خوب
ویژگی خاص خازن ایمنی Y2 ظرفیت آن است.تمام محصولات الکترونیکی با توجه به ظرفیت مشخص شده است، زیرا آن نیز مانند مردم به دما نیاز دارد و از گرما و سرما می ترسد.باید تحت یک دما و رطوبت معمولی اندازه گیری شود.خارج از ظرفیت استاندارد خود، پودر خازن ایمنی Y2 به طور مساوی پوشش داده شده است، ظاهر صاف و شفاف، کوچک و زیبا است.
تفاوت خازن Y1 و خازن Y2
1. مقاومت ولتاژ و زمین متفاوت است
ولتاژ نامی خازن Y1 400VAC است و ولتاژ مقاومت می تواند به 4000VAC برسد.
ولتاژ نامی خازن Y2 300VAC است و ولتاژ مقاومت می تواند به 2600VAC برسد.
گام معمولی خازن Y1 10 میلی متر است
گام معمولی خازن Y2 7.5 میلی متر است
2. انواع مختلف عایق
خازن Y1 متعلق به عایق دوگانه یا عایق تقویت شده است
خازن Y2 متعلق به عایق پایه یا عایق تکمیلی است
امکانات:
مطابق با استانداردهای ایمنی کشورهای مختلف
ساختار فشرده
صرفه جویی در هزینه
روکش شده با رزین اپوکسی
کاربرد:
1. برای مدار سرکوب نویز مدار منبع تغذیه تجهیزات الکترونیکی مناسب است
2. قابل استفاده در کوپلینگ آنتن و مدار بای پس
3. پنل کنترل انواع لوازم خانگی کوچک
4. فیلتر پاور
5. بار AC فرکانس بالا
6. منبع تغذیه سوئیچینگ
7. بالاست الکترونیکی
8. لامپ ال ای دی
| استاندارد مرجع مشخصات | IEC 60384-14;EN 60384-14;IEC UL60384;K 60384 |
| مونوگرام تایید شده | VDE / ENEC / IEC / UL / CSA / KC / CQC |
| زیر کلاس؛ولتاژ نامی (UR) | X1 / Y1 / Y2 ;400VAC/300VAC/500VAC |
| محدوده ظرفیت | 10pF تا 10000pF |
| اثبات ولتاژ | 4000 VAC برای 1 دقیقه / 2000 VAC برای 1 دقیقه / 1800 VAC برای 1 دقیقه |
| تحمل ظرفیت | Y5P±10% (K) ;Y5U، Y5V±20٪ (M) در 25 ℃، 1Vrms، 1KHz اندازه گیری شد |
| ضریب اتلاف (tgδ) | Y5P,Y5U tgδ≤2.5%؛Y5V tgδ≤5٪ اندازه گیری شده در 25 ℃، 1Vrms، 1KHz |
| مقاومت عایق (IR) | IR≥10000MΩ، 1 دقیقه، 100VDC |
| دمای عملیاتی | -40 تا +85 درجه سانتیگراد؛-40 تا +125 درجه سانتیگراد |
| مشخصه دما | Y5P،Y5U،Y5V |
| اپوکسی بازدارنده شعله | UL94-V0 |
| مدل | عرض | ضخامت | فاصله پا | رهبری | ولتاژ | ظرفیت | مواد | تحمل |
| Y2-103M-Y5V | φ13 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 10000 pF | Y5V | ± 20% |
| Y2-472M-Y5V | φ9.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 4700pF | Y5V | ± 20% |
| Y2-332M-Y5V | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 3300 pF | Y5V | ± 20% |
| Y2-222M-Y5V | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 2200pF | Y5V | ± 20% |
| Y2-152M-Y5V | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1500 pF | Y5V | ± 20% |
| Y2-102M-Y5V | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000pF | Y5V | ± 20% |
| Y2-472M-Y5U | φ13 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 4700pF | Y5U | ± 20% |
| Y2-332M-Y5U | φ11 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 3300 pF | Y5U | ± 20% |
| Y2-222M-Y5U | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 2200pF | Y5U | ± 20% |
| Y2-152M-Y5U | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1500 pF | Y5U | ± 20% |
| Y2-102M-Y5U | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000pF | Y5U | ± 20% |
| Y2-821K-Y5U | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 820pF | Y5U | ± 10% |
| Y2-681K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 680pF | Y5U | ± 10% |
| Y2-561K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 560pF | Y5U | ± 10% |
| Y2-471K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 470pF | Y5U | ± 10% |
| Y2-102K-Y5P | φ10 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000pF | Y5P | ± 10% |
| Y2-821K-Y5P | φ10 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 820pF | Y5P | ± 10% |
| Y2-681K-Y5P | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 680pF | Y5P | ± 10% |
| Y2-561K-Y5P | φ8 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 560pF | Y5P | ± 10% |
| Y2-471K-Y5P | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 470pF | Y5P | ± 10% |
| Y2-331K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 330 pF | Y5P | ± 10% |
| Y2-221K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 220pF | Y5P | ± 10% |
| Y2-151K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 150 pF | Y5P | ± 10% |
| Y2-101K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 100pF | Y5P | ± 10% |
فرآیند تولید
ساختار محصول
استفاده از محصول
|
س: زمان تحویل چیست؟
|
|
A: صادقانه بگویم، این بستگی به مقدار سفارش و فصلی دارد که شما سفارش می دهید. معمولاً در فصل عادی 10-15 روز کاری طول می کشد.
|
|
س: زمان نمونه ها چقدر است؟
|
|
A: معمولا ما ظرف 24 ساعت پس از دریافت استعلام نقل قول می کنیم. اگر برای دریافت قیمت بسیار فوری هستید، لطفا با ما تماس بگیرید تا در اسرع وقت از شما نقل قول کنیم.
|
|
س: آیا سرویس OEM در دسترس است؟
|
|
A: بله، ما می توانیم چاپ نام تجاری و همچنین طراحی خازن و غیره را به مشتریان ارائه دهیم.
|
