جزئیات محصول:
|
| کاربرد: | بالاست الکترونیکی / منبع تغذیه سوئیچینگ | مواد: | سرامیک |
|---|---|---|---|
| امکانات: | رعایت استانداردهای ایمنی کشورهای مختلف | نوع تامین کننده: | سازنده اصلی، ODM |
| کلمه کلیدی: | خازن ایمنی Y2 | نوع بسته: | از طریق سوراخ |
| برجسته کردن: | خازن ODM 102M,خازن ایمنی 102M |
||

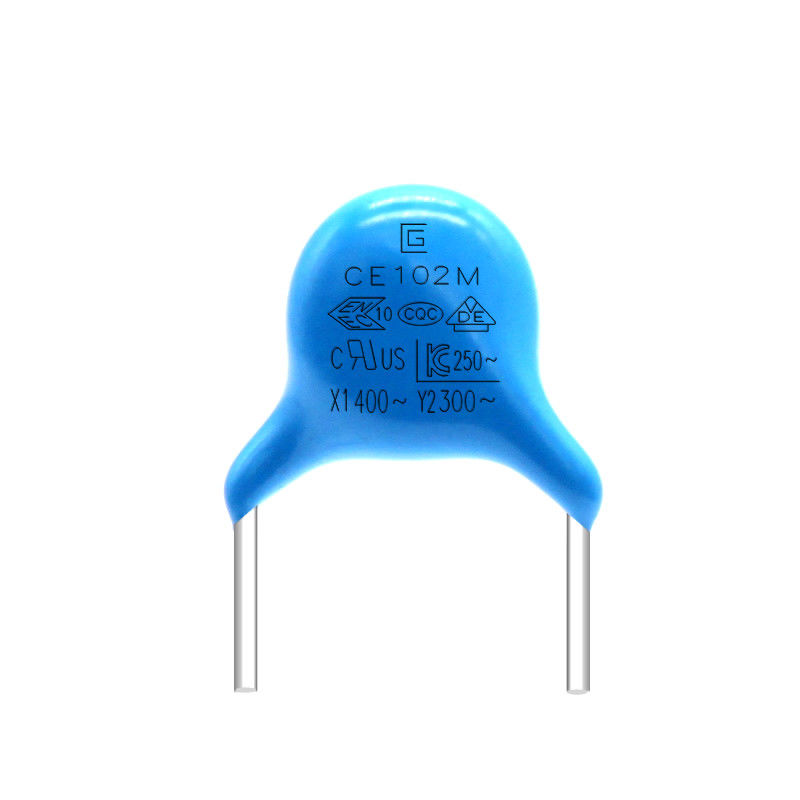

پوشش داده شده با رزین اپوکسی 102M 300VAC خازن ایمنی Y2 مطابق با استانداردهای ایمنی کشورهای مختلف
خازن ایمنی Y2 یک جزء الکترونیکی است که از دو هادی - یک عایق تشکیل شده است.مثل ساندویچ است.خازن ایمنی Y2 مسئولیت سنگینی بر عهده دارد و الزامات محصول باید بسیار بالا باشد.ابتدا باید گواهینامه آژانس تست ایمنی را دریافت کند.مثال: CQC: VDE;UL;خازن های ENEC، KC و غیره Y2 عمدتاً از نظر ظاهری آبی هستند و محصولات دارای علائم گواهی ایمنی هستند و در برابر کلمات ولتاژ AC300V مقاومت می کنند.ولتاژ مقاومت DC واقعی آن تا 2600 ولت یا بیشتر است.باید تاکید کرد که خازن y نباید به میل خود با خازن های سرامیکی معمولی جایگزین شود.مشخصات خازن ایمنی Y2 از 10PF تا 10000PF متغیر است.مشخصات ولتاژ متفاوت است، مشخصات مربوطه متفاوت است، خطا نیز متفاوت است و اندازه هر قسمت از خازن ایمنی Y2 نیز متفاوت است.علاوه بر ظرفیت نامی متناظر و ولتاژ نامی در انتخاب، همچنین لازم است به طور جامع سایر داده های مربوطه خازن ایمنی Y2 را بررسی کنید.
تفاوت خازن Y1 و خازن Y2
1. مقاومت ولتاژ و زمین متفاوت است
ولتاژ نامی خازن Y1 400VAC است و ولتاژ مقاومت می تواند به 4000VAC برسد.
ولتاژ نامی خازن Y2 300VAC است و ولتاژ مقاومت می تواند به 2600VAC برسد.
گام معمولی خازن Y1 10 میلی متر است
گام معمولی خازن Y2 7.5 میلی متر است
2. انواع مختلف عایق
خازن Y1 متعلق به عایق دوگانه یا عایق تقویت شده است
خازن Y2 متعلق به عایق پایه یا عایق تکمیلی است
امکانات:
مطابق با استانداردهای ایمنی کشورهای مختلف
ساختار فشرده
صرفه جویی در هزینه
روکش شده با رزین اپوکسی
مزایای
1. ما همه مدل های مواد را داریم، در وقت شما به دنبال قلعه صرفه جویی می کنیم و در صورت نیاز مواد را برای شما توصیه می کنیم.
2. با همان محصولات با کیفیت، ما می توانیم بهترین استعلامات قیمت را به شما برای پس از فروش ارائه دهیم، ما خدمات خوبی مانند به روز رسانی وضعیت محصول، پشتیبانی فنی و غیره (24 ساعت آنلاین) ارائه خواهیم داد.
3. ما سهام زیادی داریم و زمان تحویل معمولاً کوتاه است.
| استاندارد مرجع مشخصات | IEC 60384-14;EN 60384-14;IEC UL60384;K 60384 |
| مونوگرام تایید شده | VDE / ENEC / IEC / UL / CSA / KC / CQC |
| زیر کلاس؛ولتاژ نامی (UR) | X1 / Y1 / Y2 ;400VAC/300VAC/500VAC |
| محدوده ظرفیت | 10pF تا 10000pF |
| اثبات ولتاژ | 4000 VAC برای 1 دقیقه / 2000 VAC برای 1 دقیقه / 1800 VAC برای 1 دقیقه |
| تحمل ظرفیت | Y5P±10% (K) ;Y5U، Y5V±20٪ (M) در 25 ℃، 1Vrms، 1KHz اندازه گیری شد |
| ضریب اتلاف (tgδ) | Y5P,Y5U tgδ≤2.5%؛Y5V tgδ≤5٪ اندازه گیری شده در 25 ℃، 1Vrms، 1KHz |
| مقاومت عایق (IR) | IR≥10000MΩ، 1 دقیقه، 100VDC |
| دمای عملیاتی | -40 تا +85 درجه سانتیگراد؛-40 تا +125 درجه سانتیگراد |
| مشخصه دما | Y5P،Y5U،Y5V |
| اپوکسی بازدارنده شعله | UL94-V0 |
| مدل | عرض | ضخامت | فاصله پا | رهبری | ولتاژ | ظرفیت | مواد | تحمل |
| Y2-103M-Y5V | φ13 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 10000 pF | Y5V | ± 20% |
| Y2-472M-Y5V | φ9.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 4700pF | Y5V | ± 20% |
| Y2-332M-Y5V | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 3300 pF | Y5V | ± 20% |
| Y2-222M-Y5V | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 2200pF | Y5V | ± 20% |
| Y2-152M-Y5V | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1500 pF | Y5V | ± 20% |
| Y2-102M-Y5V | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000pF | Y5V | ± 20% |
| Y2-472M-Y5U | φ13 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 4700pF | Y5U | ± 20% |
| Y2-332M-Y5U | φ11 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 3300 pF | Y5U | ± 20% |
| Y2-222M-Y5U | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 2200pF | Y5U | ± 20% |
| Y2-152M-Y5U | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1500 pF | Y5U | ± 20% |
| Y2-102M-Y5U | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000pF | Y5U | ± 20% |
| Y2-821K-Y5U | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 820pF | Y5U | ± 10% |
| Y2-681K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 680pF | Y5U | ± 10% |
| Y2-561K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 560pF | Y5U | ± 10% |
| Y2-471K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 470pF | Y5U | ± 10% |
| Y2-102K-Y5P | φ10 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000pF | Y5P | ± 10% |
| Y2-821K-Y5P | φ10 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 820pF | Y5P | ± 10% |
| Y2-681K-Y5P | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 680pF | Y5P | ± 10% |
| Y2-561K-Y5P | φ8 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 560pF | Y5P | ± 10% |
| Y2-471K-Y5P | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 470pF | Y5P | ± 10% |
| Y2-331K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 330 pF | Y5P | ± 10% |
| Y2-221K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 220pF | Y5P | ± 10% |
| Y2-151K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 150 pF | Y5P | ± 10% |
| Y2-101K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 100pF | Y5P | ± 10% |
فرآیند تولید
ساختار محصول
استفاده از محصول
س: زمان تحویل چیست؟ |
A: صادقانه بگویم، این بستگی به مقدار سفارش و فصلی دارد که شما سفارش می دهید. معمولاً در فصل عادی 10-15 روز کاری طول می کشد. |
س: زمان نمونه ها چقدر است؟ |
A: معمولا ما ظرف 24 ساعت پس از دریافت استعلام نقل قول می کنیم. اگر برای دریافت قیمت بسیار فوری هستید، لطفا با ما تماس بگیرید تا در اسرع وقت از شما نقل قول کنیم. |
س: آیا سرویس OEM در دسترس است؟ |
A: بله، ما می توانیم چاپ نام تجاری و همچنین طراحی خازن و غیره را به مشتریان ارائه دهیم. |
