جزئیات محصول:
|
| کاربرد: | منبع تغذیه سوئیچینگ | مواد: | سرامیک |
|---|---|---|---|
| امکانات: | ساختار فشرده | نوع تامین کننده: | سازنده اصلی، ODM |
| کلمه کلیدی: | خازن ایمنی Y2 | ظرفیت: | 10 pf ~ 10000 pf |
| برجسته کردن: | خازن ایمنی 300VAC Y2,خازن ایمنی 331K Y2,اتلاف کم خازن 300VAC |
||

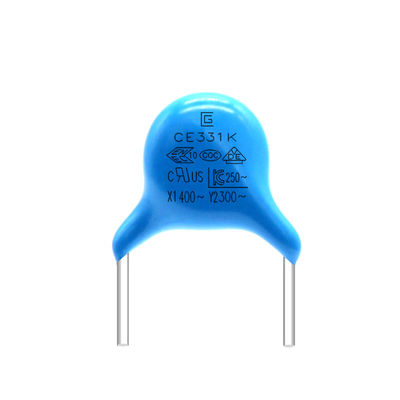

خازن ایمنی 331K 300VAC Y2 کم تلفات را می توان در مدار کوپلینگ آنتن و مدار بای پس استفاده کرد
برخی از عناصر متغیر در مدار وجود دارد، مانند سلف، خازن و غیره. این عناصر متغیر عموماً فقط می توانند تغییر (یا کاهش) نسبی کمیت سینوسی فرکانس متناظر آن را ایجاد یا کاهش دهند.به عنوان مثال، هنگامی که کلید روشن می شود، جریان متناوب به طور مکرر بین Y1 و Y2 تغییر می کند و میدان الکترومغناطیسی ایجاد شده در این زمان (یک میدان مغناطیسی مشابه نور ساطع شده از منبع نور) به طور طبیعی بین سیم ها نیرو ایجاد می کند. ."نسبی" نقش تعیین کننده ای دارد.
بزرگترین ویژگی این نوع خازن این است: می تواند در برابر ضربه اضافه ولتاژ مقاومت کند و از آنجایی که در یک جعبه پلاستیکی بسته بندی شده است، عملکرد ضد شعله و ضد حریق آن نیز بسیار خوب خواهد بود.
در عین حال، مزایای کم تلفات را نیز دارد و می تواند در برابر ضربه ولتاژ و جریان پیک بالا مقاومت کند.این دارای پایداری خوب، عمر طولانی، مقاوم در برابر شعله درجه B، مقاومت در برابر دما و سایر مشخصات است.
کاربرد:
1. برای مدار سرکوب نویز مدار منبع تغذیه تجهیزات الکترونیکی مناسب است
2. قابل استفاده در کوپلینگ آنتن و مدار بای پس
3. پنل کنترل انواع لوازم خانگی کوچک
4. فیلتر پاور
5. بار AC فرکانس بالا
| استاندارد مرجع مشخصات | IEC 60384-14;EN 60384-14;IEC UL60384;K 60384 |
| مونوگرام تایید شده | VDE / ENEC / IEC / UL / CSA / KC / CQC |
| زیر کلاس؛ولتاژ نامی (UR) | X1 / Y1 / Y2 ;400VAC/300VAC/500VAC |
| محدوده ظرفیت | 10pF تا 10000pF |
| اثبات ولتاژ | 4000 VAC برای 1 دقیقه / 2000 VAC برای 1 دقیقه / 1800 VAC برای 1 دقیقه |
| تحمل ظرفیت | Y5P±10% (K) ;Y5U، Y5V±20٪ (M) در 25 ℃، 1Vrms، 1KHz اندازه گیری شد |
| ضریب اتلاف (tgδ) | Y5P,Y5U tgδ≤2.5%؛Y5V tgδ≤5٪ اندازه گیری شده در 25 ℃، 1Vrms، 1KHz |
| مقاومت عایق (IR) | IR≥10000MΩ، 1 دقیقه، 100VDC |
| دمای عملیاتی | -40 تا +85 درجه سانتیگراد؛-40 تا +125 درجه سانتیگراد |
| مشخصه دما | Y5P،Y5U،Y5V |
| اپوکسی بازدارنده شعله | UL94-V0 |
| مدل | عرض | ضخامت | فاصله پا | رهبری | ولتاژ | ظرفیت | مواد | تحمل |
| Y2-103M-Y5V | φ13 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 10000 pF | Y5V | ± 20% |
| Y2-472M-Y5V | φ9.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 4700pF | Y5V | ± 20% |
| Y2-332M-Y5V | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 3300 pF | Y5V | ± 20% |
| Y2-222M-Y5V | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 2200pF | Y5V | ± 20% |
| Y2-152M-Y5V | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1500 pF | Y5V | ± 20% |
| Y2-102M-Y5V | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000pF | Y5V | ± 20% |
| Y2-472M-Y5U | φ13 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 4700pF | Y5U | ± 20% |
| Y2-332M-Y5U | φ11 میلی متر | T3.8 میلی متر | F10mm | L3-22mm | 300V[**]C | 3300 pF | Y5U | ± 20% |
| Y2-222M-Y5U | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 2200pF | Y5U | ± 20% |
| Y2-152M-Y5U | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1500 pF | Y5U | ± 20% |
| Y2-102M-Y5U | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000pF | Y5U | ± 20% |
| Y2-821K-Y5U | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 820pF | Y5U | ± 10% |
| Y2-681K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 680pF | Y5U | ± 10% |
| Y2-561K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 560pF | Y5U | ± 10% |
| Y2-471K-Y5U | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 470pF | Y5U | ± 10% |
| Y2-102K-Y5P | φ10 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 1000pF | Y5P | ± 10% |
| Y2-821K-Y5P | φ10 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 820pF | Y5P | ± 10% |
| Y2-681K-Y5P | φ8.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 680pF | Y5P | ± 10% |
| Y2-561K-Y5P | φ8 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 560pF | Y5P | ± 10% |
| Y2-471K-Y5P | φ7.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 470pF | Y5P | ± 10% |
| Y2-331K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 330 pF | Y5P | ± 10% |
| Y2-221K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 220pF | Y5P | ± 10% |
| Y2-151K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 150 pF | Y5P | ± 10% |
| Y2-101K-Y5P | φ6.5 میلی متر | T3.8 میلی متر | F7.5 میلی متر | L3-22mm | 300V[**]C | 100pF | Y5P | ± 10% |
فرآیند تولید
ساختار محصول
استفاده از محصول
