جزئیات محصول:
|
| Storage Temp. دمای ذخیره سازی Range دامنه: | -40℃~+125℃ | Operating Temp. دمای عملیاتی Range دامنه: | -25℃~+125℃ |
|---|---|---|---|
| مواد: | سرامیک | نوع تامین کننده: | سازنده اصلی، ODM |
| امکانات: | عمر طولانی خدمات | کلمه کلیدی: | خازن ایمنی Y |
| بسته: | از طریق سوراخ | برنامه های کاربردی: | تجهیزات اداری، الکترونیکی، AC / موتور |
| برجسته کردن: | خازن ولتاژ بالا سرامیک ODM,خازن 472M,472M خازن |
||

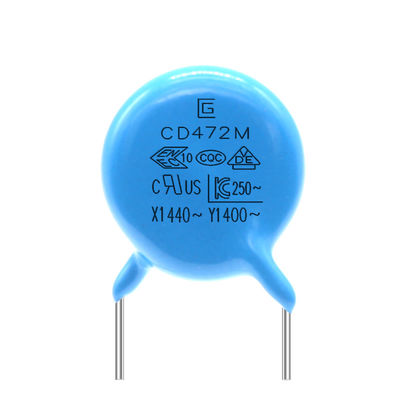

خازن ایمنی 472M 400VAC Y1 با عملکرد عایق بالا از سرامیک های ولتاژ بالا استفاده کنید
برخی از عناصر متغیر در مدار وجود دارد، مانند سلف، خازن و غیره. این عناصر متغیر عموماً فقط می توانند تغییر (یا کاهش) نسبی کمیت سینوسی فرکانس متناظر آن را ایجاد یا کاهش دهند.به عنوان مثال، هنگامی که کلید روشن می شود، جریان متناوب به طور مکرر بین Y1 و Y2 تغییر می کند و میدان الکترومغناطیسی ایجاد شده در این زمان (یک میدان مغناطیسی مشابه نور ساطع شده از منبع نور) به طور طبیعی بین سیم ها نیرو ایجاد می کند. ."نسبی" نقش تعیین کننده ای دارد.
تفاوت خازن Y1 و خازن Y2
1. مقاومت ولتاژ و زمین متفاوت است
ولتاژ نامی خازن Y1 400VAC است و ولتاژ مقاومت می تواند به 4000VAC برسد.
ولتاژ نامی خازن Y2 300VAC است و ولتاژ مقاومت می تواند به 2600VAC برسد.
گام معمولی خازن Y1 10 میلی متر است
گام معمولی خازن Y2 7.5 میلی متر است
2. انواع مختلف عایق
خازن Y1 متعلق به عایق دوگانه یا عایق تقویت شده است
خازن Y2 متعلق به عایق پایه یا عایق تکمیلی است
ویژگی ها و برنامه های کاربردی:
روکش آن با رزین اپوکسی مقاوم در برابر شعله مطابق با استانداردهای UL94V-0 است.
خازن های دیسک سرامیکی به طور خاص برای کاربردهای AC طراحی شده اند و الزامات ایمنی آژانس های استاندارد ایمنی مختلف را برآورده می کنند.
خازن های نوع DCF برای استفاده در سرکوب تداخل الکترومغناطیسی و اتصال به شبکه تغذیه، بای پس خط، کوپلینگ آنتن، در سراسر خط و برنامه حفاظت دوگانه ایده آل هستند.
مزایای
1. ما همه مدل های مواد را داریم، در وقت شما به دنبال قلعه صرفه جویی می کنیم و در صورت نیاز مواد را برای شما توصیه می کنیم.
2. با همان محصولات با کیفیت، ما می توانیم بهترین استعلامات قیمت را به شما برای پس از فروش ارائه دهیم، ما خدمات خوبی مانند به روز رسانی وضعیت محصول، پشتیبانی فنی و غیره (24 ساعت آنلاین) ارائه خواهیم داد.
3. ما سهام زیادی داریم و زمان تحویل معمولاً کوتاه است.
|
آیتم |
مشخصات |
روش و شرایط آزمون |
||||||||||||||||
|
دوچرخه سواری دما
|
ظاهر |
بدون عیب مشخص |
خازن باید به محفظه آزمایش وارد شود و در 5 سیکل در معرض شرایط دمایی که در جدول نشان داده شده است قرار گیرد. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود.
|
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1000MΩ دقیقه | |||||||||||||||||
|
رطوبت (زیر ثابت دولت) |
ظاهر |
علامت گذاری نشده است کاستی |
خازن را برای 12±500 ساعت در دمای 2±40 درجه سانتیگراد در RH 3±95٪ تنظیم کنید. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
|
دی الکتریک استحکام - قدرت |
در هر مورد 8 |
|||||||||||||||||
|
تست زندگی |
ظاهر |
علامت گذاری نشده است کاستی |
ولتاژ 500 ولت متناوب را اعمال کنید، با این تفاوت که هر ساعت یک بار ولتاژ به 1000 ولت AC برای 0.1 ثانیه افزایش می یابد که باید برای 48±1000 ساعت در دمای 2±125 درجه سانتیگراد حفظ شود. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد نگهداری شود، سپس قبل از اندازه گیری های اولیه به مدت 24±2 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
جدول مرجع ولتاژ محصول، مواد، اندازه
| کد محصول و سایز | ولتاژ نامی AC | مشخصه دما | ظرفیت نامی | تحمل ظرفیت | اندازه (میلی متر) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ب) |
10pF |
ک |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15 pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500 pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300 pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300 pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
مشخصات و روش تست
|
آیتم |
مشخصات |
روش و شرایط آزمون |
|||||||||||||
|
دمای ذخیره سازیدامنه |
-40℃~+125℃ | ||||||||||||||
|
دمای عملیاتیدامنه |
-25℃~+125℃ | ||||||||||||||
|
|
ظاهر دارد |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
دما20±2℃ |
|||||||||||||
|
ضریب تلفات |
B، E: حداکثر 2.5٪ |
|
|||||||||||||
|
|
10000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
فرآیند تولید
1. بسته بندی در لوله / حلقه / نوار برش / فله، بسته بندی حباب، جعبه، کارتن.
2. بسته سازنده اصلی، بسته خروجی در شرایط خوبی با اندازه مناسب برای صرفه جویی در هزینه حمل و نقل خواهد بود.
3. نمونه با تحویل همان روز یا روز بعد، سفارش فله در عرض 3-7 روز، اما به مقدار دقیق بستگی دارد.
4. حساب حمل و نقل مشتری در دسترس است.
5. اگر ارزش اظهار شده برای ترخیص کالا از گمرک مورد نیاز است، لطفا قبل از حمل و نقل به ما بگویید.
6. بسته ثبت شده، DHL، FedEx، UPS، ARAMEX، EMS، حمل و نقل هوایی، حمل و نقل دریایی یا دیگران.
