خازن کم اتلاف 561K اندازه سفارشی برای تجهیزات اداری

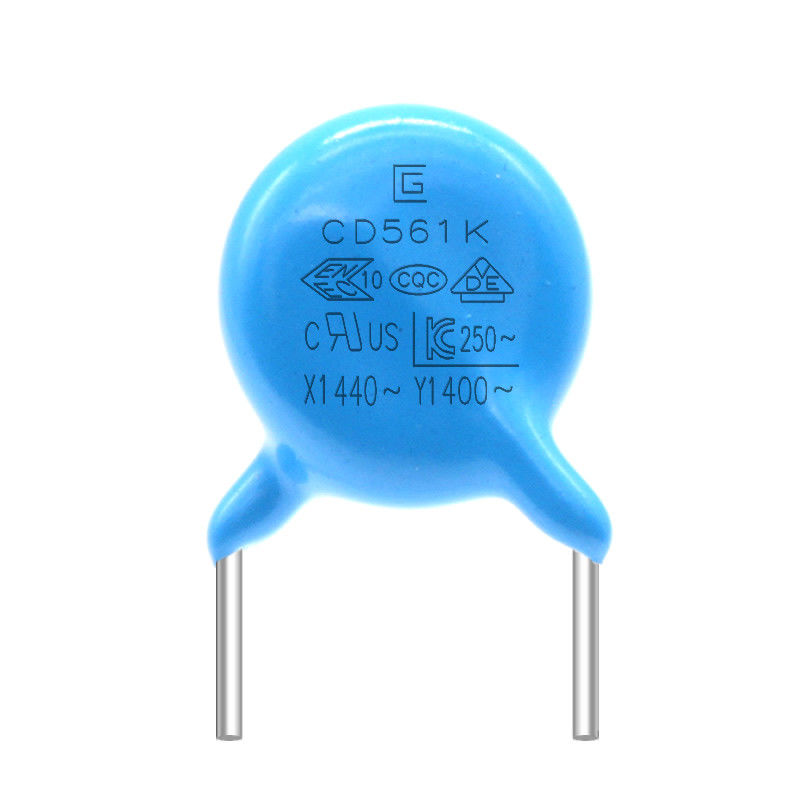

تصویر بزرگ : خازن کم اتلاف 561K اندازه سفارشی برای تجهیزات اداری

جزئیات محصول:

محل منبع:	دونگوان چین
نام تجاری:	SG
گواهی:	VDE，CQC
شماره مدل:	Y5P-561K-400VAC

پرداخت:

مقدار حداقل تعداد سفارش:	10000 عدد
قیمت:	Discuss
جزئیات بسته بندی:	اندازه: 45cm31cm34cm، جعبه داخلی: 29.2cm21cm31.3cm، یک کارتن داخل دو جعبه داخلی
زمان تحویل:	15-21 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	100000000 قطعه

مخاطب

خازن کم اتلاف 561K اندازه سفارشی برای تجهیزات اداری

شرح

Storage Temp. دمای ذخیره سازی Range دامنه:	-40℃~+125℃	Operating Temp. دمای عملیاتی Range دامنه:	-25℃~+125℃
مواد اصلی:	سرامیک	ویژگی:	ایده آل برای برنامه در سراسر خط
شخصی سازی::	بله، خدمات نمونه ارائه دهید	نوع بسته:	از طریق سوراخ
کاربرد:	تجهیزات اداری، الکترونیکی، AC / موتور	اندازه:	اندازه سفارشی
برجسته کردن:	خازن کم اتلاف VDE , خازن 561K

خازن های AC ایمن 561K 400VAC 400VAC Y1 کم اتلاف خازن های AC که از ایمنی عبور کرده و مطابقت دارند

خازن Y1 یک خازن ایمنی است و چنین خازنی پس از از کار افتادن خازن باعث برق گرفتگی نمی شود و ایمنی شخصی را به خطر نمی اندازد.این شامل دو نوع خازن X و خازن Y است.خازن های X خازن هایی هستند که بین دو خط خط برق (LN) متصل می شوند و معمولاً از خازن های فیلم فلزی استفاده می شود.خازن های Y بین دو خط خط برق و ظرفیت خازن زمین (LE، NE) متصل می شوند، به طور کلی به صورت جفت ظاهر می شوند.بر اساس محدودیت جریان نشتی، مقدار خازن Y نباید خیلی زیاد باشد.به طور کلی، خازن X سطح uF و خازن Y سطح nF است.خازن X تداخل حالت دیفرانسیل را سرکوب می کند و خازن Y تداخل حالت معمول را سرکوب می کند.

خازن ایمنی Y1 .pdf

امکانات:

محدوده دمای کارکرد: -25 تا +85 درجه سلیوم.
ولتاژ کاری: DC 1، 2،3، 6.3، 10 و 15 کیلو ولت
ولتاژ مقاوم: 1.5 برابر ولتاژ کاری 1kV <=UR <=10kVUT = 1. 5UR+500V، UR <=10kV، UT = 1.5UR
ظرفیت خازنی: اندازه‌گیری شده در 2-20 درجه سلیوم، با حداکثر 5Vrms کلاس I 1+-0.2 مگاهرتز و کلاس II 1+-0.2 کیلوهرتز
تحمل ظرفیت: J: +-5٪، K: +-10٪، M: +-20٪ و Z: +80٪ -20٪
ضریب اتلاف (DF): شرایط مشابه ظرفیت SL tgd <= 0.15%N3300 tgd <= 0.4%Y5P tgd <= 2.5%Z5U tgd <= 2.5%Z5V tgd <= 2.5%Bn tgd <= 0.5%Bn tgd <= 0.5%Y 0.35٪
مقاومت عایق (IR): با ولتاژ نامی 500 ولت تست 60 +-5 ثانیهIR >= 10000MQ
مشخصه دما: SLN3300، Y5P، Z5U، Z5V و Y5R

مزایای

1. ما همه مدل های مواد را داریم، در وقت شما به دنبال آن صرفه جویی می کنیم. و در صورت نیاز مواد را برای شما توصیه می کنیم.
2. با همان محصولات با کیفیت، ما می توانیم بهترین قیمت را به شما بدهیم.سوالات پس از فروش، ما خدمات خوبی مانند به روز رسانی وضعیت محصول، پشتیبانی فنی و غیره ارائه خواهیم داد (24 ساعت آنلاین)
3. ما سهام زیادی داریم و زمان تحویل معمولاً کوتاه است.

محدوده کاربرد:

تبدیل فرکانس
تقسیم فرکانس و سایر AC
مدارهای پالس بزرگ
به خصوص مدارهای تقسیم کننده فرکانس صوتی با الزامات وفاداری بالا

آیتم

مشخصات

روش و شرایط آزمون

دوچرخه سواری دما

ظاهر

بدون عیب مشخص

خازن باید به محفظه آزمایش وارد شود و در 5 سیکل در معرض شرایط دمایی که در جدول نشان داده شده است قرار گیرد.

پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد.

پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود.

(گام)	1	2	3	4
(دمای هوا)	-25±3℃	20±2℃	125±3 ℃	20±2℃
(زمان)	3±30 دقیقه	3 دقیقهحداکثر	3±30 دقیقه	3 دقیقهحداکثر

ظرفیت

تغییر دادن

B: ± 10٪ حداکثر

E: ± 20٪ حداکثر

F: ± 30٪ حداکثر

B، E: حداکثر 5.0٪

F: حداکثر 7.0٪

1000MΩ دقیقه

رطوبت

(زیر

ثابت

دولت)

ظاهر

علامت گذاری نشده است

کاستی

خازن را برای 12±500 ساعت در دمای 2±40 درجه سانتیگراد در RH 3±95٪ تنظیم کنید.

پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود.

ظرفیت

تغییر دادن

B: ± 10٪ حداکثر

E: ± 20٪ حداکثر

F: ± 30٪ حداکثر

B، E: حداکثر 5.0٪

F: حداکثر 7.0٪

1500MΩ دقیقه

دی الکتریک

استحکام - قدرت

در هر مورد 8

تست زندگی

ظاهر

علامت گذاری نشده است

کاستی

ولتاژ 500 ولت متناوب را اعمال کنید، با این تفاوت که هر ساعت یک بار ولتاژ به 1000 ولت AC برای 0.1 ثانیه افزایش می یابد که باید برای 48±1000 ساعت در دمای 2±125 درجه سانتیگراد حفظ شود.

پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد نگهداری شود، سپس قبل از اندازه گیری های اولیه به مدت 24±2 ساعت در شرایط اتاق قرار گیرد.

پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود.

ظرفیت

تغییر دادن

B: ± 10٪ حداکثر

E: ± 20٪ حداکثر

F: ± 30٪ حداکثر

B، E: حداکثر 5.0٪

F: حداکثر 7.0٪

1500MΩ دقیقه

جدول مرجع ولتاژ محصول، مواد، اندازه

کد محصول و سایز	ولتاژ نامی AC	مشخصه دما	ظرفیت نامی	تحمل ظرفیت	اندازه (میلی متر)
کد محصول و سایز	ولتاژ نامی AC	مشخصه دما	ظرفیت نامی	تحمل ظرفیت	D.max	T.max	P±0.8	d±0.05
Q065B□□100K□	400Vac	(ب) Y5P ± 10	10pF	ک ± 10%	6.5	4.5	10	0.55
Q065B□□150K□			15 pF		6.5	4.5	10	0.55
Q070B□□220K□			22 pF		7.0	4.5	10	0.55
Q070B□□330K□			33 pF		7.0	4.5	10	0.55
Q070B□□470K□			47 pF		7.0	4.5	10	0.55
Q070B□□560K□			56 pF		7.0	4.5	10	0.55
Q070B□□620K□			62 pF		7.0	4.5	10	0.55
Q070B□□820K□			82 pF		7.0	4.5	10	0.55
Q065B□□101K□			100pF		6.5	4.5	10	0.55
Q065B□□221K□			220pF		6.5	4.5	10	0.55
Q075B□□331K□			330 pF		7.5	4.5	10	0.6
Q085B□□471K□			470pF		8.5	4.5	10	0.6
Q085B□□561K□			560pF		8.5	4.5	10	0.6
Q095B□□681K□			680pF		9.5	4.5	10	0.6
Q110B□□821K□			820pF		11.0	4.5	10	0.6
Q115B□□102K□			1000pF		11.5	4.5	10	0.6
Q065E□□471K□		(E) Y5U +22٪ -56٪	470pF		6.5	4.5	10	0.55
Q075E□□561K□			560pF		7.5	4.5	10	0.6
Q075E□□681K□			680pF		7.5	4.5	10	0.6
Q075E□□821K□			820pF		7.5	4.5	10	0.6
Q085E□□102K□			1000pF		8.5	4.5	10	0.65
Q095E□□152M□			1500 pF	م ± 20%	9.5	4.5	10	0.65
Q105E□□222M□			2200pF		10.5	4.5	10	0.65
Q115E□□332M□			3300 pF		11.5	4.5	10	0.65
Q065F□□102M□		(F) Y5V +22٪ -82٪	1000pF		6.5	4.5	10	0.55
Q075F□□152M□			1500 pF		7.5	4.5	10	0.6
Q085F□□222M□			2200pF		8.5	4.5	10	0.6
Q100F□□332M□			3300 pF		10.0	4.5	10	0.65
Q115F□□472M□			4700pF		11.5	4.5	10	0.65

خازن کم اتلاف 561K اندازه سفارشی برای تجهیزات اداری 0
مشخصات و روش تست

آیتم

مشخصات

روش و شرایط آزمون

دمای ذخیره سازیدامنه

-40℃~+125℃

دمای عملیاتیدامنه

-25℃~+125℃

ظاهر و
بعد، ابعاد، اندازه

ظاهر دارد
بدون نقص مشخص
ابعاد باید در تلورانس مشخص شده باشد.

ظاهر در هنگام مشاهده قابل مشاهده است
ابعاد با کولیس اندازه گیری می شود

علامت

باید به راحتی تشخیص داده شود.

در هنگام دید تماشا شود

ظرفیت

در محدوده مشخص شده است
تحمل

دما20±2℃
جلد1.0±0.2 Vrms
فرکانس1±0.1 کیلوهرتز

ضریب تلفات

B، E: حداکثر 2.5٪
F: حداکثر 3.5٪

شرایط مشابه ظرفیت خازن

مقاومت عایق

10000MΩ
10000MΩmin

مقاومت عایق باید با ولتاژ 50±500 ولت DC در 5±60 ثانیه پس از شارژ اندازه گیری شود.

قدرت دی الکتریک

بین
سیم های سربی

بدون شکست.

ولتاژ 4.0KVAC را به مدت 1 دقیقه اعمال کنید.بین سیم های سربی
(جریان شارژ/دشارژ≤50 میلی آمپر) (Y2:2.6KVAC)

بدن
عایق

بدون شکست.

پایانه های خازن باید باشد
به هم متصل شده اند.یک فویل فلزی باید از نزدیک به دور بدنه خازن به فاصله 3 تا 4 میلی متر از هر ترمینال پیچیده شود.ولتاژ 4.0KVAC بین سیم های سرب خازن و فویل فلزی اعمال می شود.(Y2:2.6KVAC)
(جریان شارژ/دشارژ ≤50 میلی آمپر)

درجه حرارت
مشخصه

B:-10~+10%
E:-56~+22%
F:-80~+30%

ظرفیت باید در هر مرحله به صورت زیر اندازه گیری شود.
پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±85 درجه سانتیگراد نگهداری شود، سپس قبل از اندازه گیری های اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد.

(گام)	①	②	③	④	⑤
(دمای.)	20±2℃	-25±2℃	20±2℃	85±2 ℃	20±2℃

خازن کم اتلاف 561K اندازه سفارشی برای تجهیزات اداری 1
فرآیند تولید
