جزئیات محصول:
|
| Storage Temp. دمای ذخیره سازی Range دامنه: | -40℃~+125℃ | Operating Temp. دمای عملیاتی Range دامنه: | -25℃~+125℃ |
|---|---|---|---|
| مواد: | سرامیک | شخصی سازی: | ارائه خدمات نمونه |
| امکانات: | ایده آل برای برنامه در سراسر خط | کلمه کلیدی: | خازن ایمنی Y1 |
| نوع بسته: | از طریق سوراخ | برنامه های کاربردی: | RF / مایکروویو، همه منظوره |
| برجسته کردن: | خازن ایمنی 152M Y1,خازن ایمنی CQC Y1,خازن های سرامیکی ایمنی 400VAC |
||

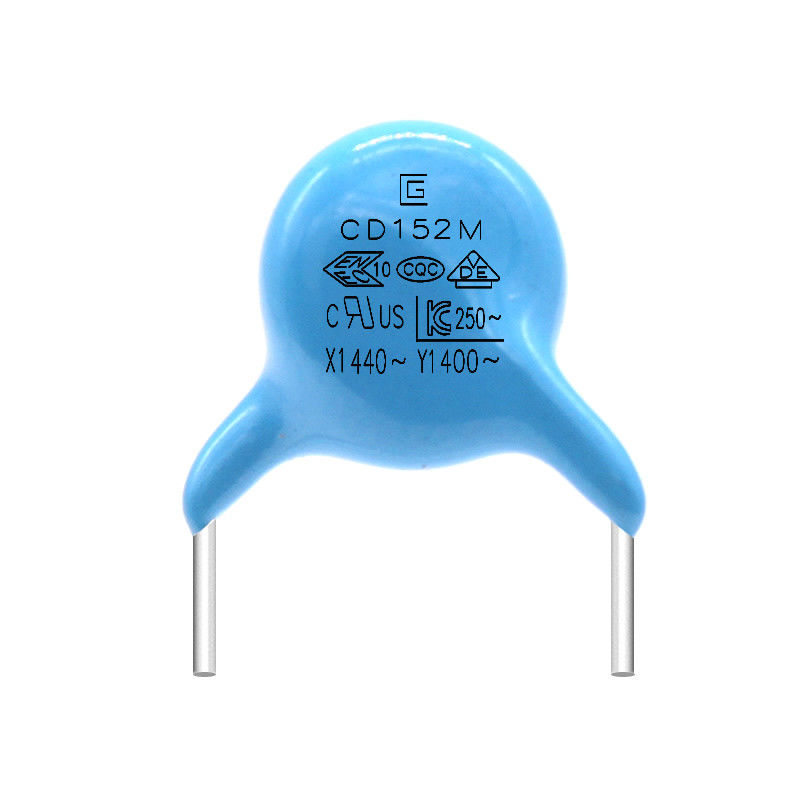

اندازه کوچک با عملکرد عایق بالا 152M 400VAC خازن ایمنی Y1 مقاومت در برابر ضربه بالا
برخی از عناصر متغیر در مدار وجود دارد، مانند سلف، خازن و غیره. این عناصر متغیر عموماً فقط می توانند تغییر (یا کاهش) نسبی کمیت سینوسی فرکانس متناظر آن را ایجاد یا کاهش دهند.به عنوان مثال، هنگامی که کلید روشن می شود، جریان متناوب به طور مکرر بین Y1 و Y2 تغییر می کند و میدان الکترومغناطیسی ایجاد شده در این زمان (یک میدان مغناطیسی مشابه نور ساطع شده از منبع نور) به طور طبیعی نیرویی بین سیم ها
تفاوت خازن Y1 با خازن Y2 چیست؟
1. مقاومت ولتاژ و زمین متفاوت است
ولتاژ نامی خازن Y1 400VAC است و ولتاژ مقاومت می تواند به 4000VAC برسد.
ولتاژ نامی خازن Y2 300VAC است و ولتاژ مقاومت می تواند به 2600VAC برسد.
گام معمولی خازن Y1 10 میلی متر است
گام معمولی خازن Y2 7.5 میلی متر است
2. انواع مختلف عایق
خازن Y1 متعلق به عایق دوگانه یا عایق تقویت شده است
خازن Y2 متعلق به عایق پایه یا عایق تکمیلی است
ویژگی
1. سایز کوچک.
2. خازن های AC که گواهینامه ایمنی را گذرانده و مطابقت داده اند.
3. تلفات فرکانس بالا کم است و می تواند در برابر ضربه های اوج AC مقاومت کند.
4. قابلیت جریان بیش از حد قوی، ظرفیت کم و کاهش تلفات.
5. عمر طولانی.
6. ولتاژ نامی Y1 400-500VAC و ولتاژ آزمایشی 4000VAC است.
7. خازن های Y اغلب از سرامیک های ولتاژ بالا استفاده می کنند.
8. Y1 یک خازن Y دو عایق است که برای پل زدن دو طرف اولیه و ثانویه استفاده می شود.
9. پکیج رزین اپوکسی ضد شعله.
10. خازن های X و خازن Y در مجموع به عنوان خازن های ایمنی نامیده می شوند.در چنین مواقعی از خازن های ایمنی استفاده می شود، یعنی پس از از کار افتادن خازن، برق گرفتگی ایجاد نمی کند و ایمنی فردی را به خطر نمی اندازد.
فیلدهای کاربردی خازن Y1:
ایده آل برای استفاده در سرکوب تداخل الکترومغناطیسی و اتصال به شبکه تغذیه، خط بای پس، کوپلینگ آنتن، در سراسر خط، برنامه حفاظت دوگانه.
|
آیتم |
مشخصات |
روش و شرایط آزمون |
||||||||||||||||
|
دوچرخه سواری دما
|
ظاهر |
بدون عیب مشخص |
خازن باید به محفظه آزمایش وارد شود و در 5 سیکل در معرض شرایط دمایی که در جدول نشان داده شده است قرار گیرد. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود.
|
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1000MΩ دقیقه | |||||||||||||||||
|
رطوبت (زیر ثابت دولت) |
ظاهر |
علامت گذاری نشده است کاستی |
خازن را برای 12±500 ساعت در دمای 2±40 درجه سانتیگراد در RH 3±95٪ تنظیم کنید. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
|
دی الکتریک استحکام - قدرت |
در هر مورد 8 |
|||||||||||||||||
|
تست زندگی |
ظاهر |
علامت گذاری نشده است کاستی |
ولتاژ 500 ولت متناوب را اعمال کنید، با این تفاوت که هر ساعت یک بار ولتاژ به 1000 ولت AC برای 0.1 ثانیه افزایش می یابد که باید برای 48±1000 ساعت در دمای 2±125 درجه سانتیگراد حفظ شود. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد نگهداری شود، سپس قبل از اندازه گیری های اولیه به مدت 24±2 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
جدول مرجع ولتاژ محصول، مواد، اندازه
| کد محصول و سایز | ولتاژ نامی AC | مشخصه دما | ظرفیت نامی | تحمل ظرفیت | اندازه (میلی متر) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ب) |
10pF |
ک |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15 pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500 pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300 pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300 pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
مشخصات و روش تست
|
آیتم |
مشخصات |
روش و شرایط آزمون |
|||||||||||||
|
دمای ذخیره سازیدامنه |
-40℃~+125℃ | ||||||||||||||
|
دمای عملیاتیدامنه |
-25℃~+125℃ | ||||||||||||||
|
|
ظاهر دارد |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
دما20±2℃ |
|||||||||||||
|
ضریب تلفات |
B، E: حداکثر 2.5٪ |
|
|||||||||||||
|
|
10000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
فرآیند تولید
