جزئیات محصول:
|
| Storage Temp. دمای ذخیره سازی Range دامنه: | -40℃~+125℃ | Operating Temp. دمای عملیاتی Range دامنه: | -25℃~+125℃ |
|---|---|---|---|
| مواد: | سرامیک | شخصی سازی: | ارائه خدمات نمونه |
| امکانات: | اندازه کوچک | کلمه کلیدی: | خازن ایمنی Y1 |
| نوع بسته: | از طریق سوراخ | برنامه های کاربردی: | تجهیزات اداری، تجهیزات الکترونیکی |
| برجسته کردن: | خازن ایمنی سرامیک,خازن 102M |
||

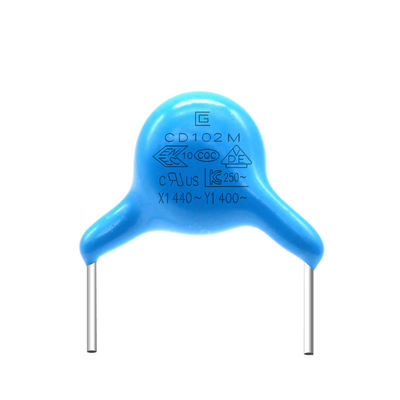

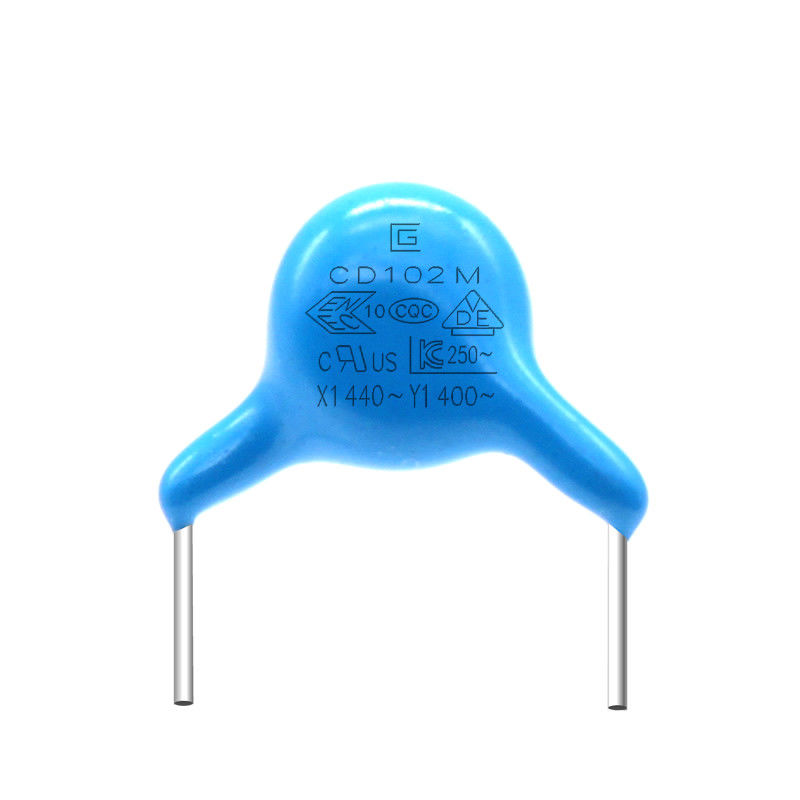

پکیج رزین اپوکسی ضد شعله خازن ایمنی 102M 400VAC Y1 با عملکرد عایق بالا
امکانات:
عملکرد عایق بالا
پایداری بالا
مقاومت در برابر ضربه بالا
عمر طولانی
فیلدهای کاربردی خازن Y1:
ایده آل برای استفاده در سرکوب تداخل الکترومغناطیسی و اتصال به شبکه تغذیه، خط بای پس، کوپلینگ آنتن، در سراسر خط، برنامه حفاظت دوگانه.
تفاوت خازن Y1 با خازن Y2 چیست؟
1. مقاومت ولتاژ و زمین متفاوت است
ولتاژ نامی خازن Y1 400VAC است و ولتاژ مقاومت می تواند به 4000VAC برسد.
ولتاژ نامی خازن Y2 300VAC است و ولتاژ مقاومت می تواند به 2600VAC برسد.
گام معمولی خازن Y1 10 میلی متر است
گام معمولی خازن Y2 7.5 میلی متر است
2. انواع مختلف عایق
خازن Y1 متعلق به عایق دوگانه یا عایق تقویت شده است
خازن Y2 متعلق به عایق پایه یا عایق تکمیلی است
|
آیتم |
مشخصات |
روش و شرایط آزمون |
||||||||||||||||
|
دوچرخه سواری دما
|
ظاهر |
بدون عیب مشخص |
خازن باید به محفظه آزمایش وارد شود و در 5 سیکل در معرض شرایط دمایی که در جدول نشان داده شده است قرار گیرد. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود.
|
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1000MΩ دقیقه | |||||||||||||||||
|
رطوبت (زیر ثابت دولت) |
ظاهر |
علامت گذاری نشده است کاستی |
خازن را برای 12±500 ساعت در دمای 2±40 درجه سانتیگراد در RH 3±95٪ تنظیم کنید. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
|
دی الکتریک استحکام - قدرت |
در هر مورد 8 |
|||||||||||||||||
|
تست زندگی |
ظاهر |
علامت گذاری نشده است کاستی |
ولتاژ 500 ولت متناوب را اعمال کنید، با این تفاوت که هر ساعت یک بار ولتاژ به 1000 ولت AC برای 0.1 ثانیه افزایش می یابد که باید برای 48±1000 ساعت در دمای 2±125 درجه سانتیگراد حفظ شود. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد نگهداری شود، سپس قبل از اندازه گیری های اولیه به مدت 24±2 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
جدول مرجع ولتاژ محصول، مواد، اندازه
| کد محصول و سایز | ولتاژ نامی AC | مشخصه دما | ظرفیت نامی | تحمل ظرفیت | اندازه (میلی متر) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ب) |
10pF |
ک |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15 pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500 pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300 pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300 pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
مشخصات و روش تست
|
آیتم |
مشخصات |
روش و شرایط آزمون |
|||||||||||||
|
دمای ذخیره سازیدامنه |
-40℃~+125℃ | ||||||||||||||
|
دمای عملیاتیدامنه |
-25℃~+125℃ | ||||||||||||||
|
|
ظاهر دارد |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
دما20±2℃ |
|||||||||||||
|
ضریب تلفات |
B، E: حداکثر 2.5٪ |
|
|||||||||||||
|
|
10000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
فرآیند تولید
