جزئیات محصول:
|
| Storage Temp. دمای ذخیره سازی Range دامنه: | -40℃~+125℃ | Operating Temp. دمای عملیاتی Range دامنه: | -25℃~+125℃ |
|---|---|---|---|
| مواد اصلی: | سرامیک | نوع تامین کننده: | سازنده اصلی |
| امکانات: | خازن های Y اغلب از سرامیک های ولتاژ بالا استفاده می کنند | بسته: | بسته بندی استاندارد |
| کاربرد: | ایمنی | تایپ کنید: | خازن ایمنی Y1 |
| برجسته کردن: | خازن 400 VAC 331k,خازن ایمنی AC,خازن 331k |
||

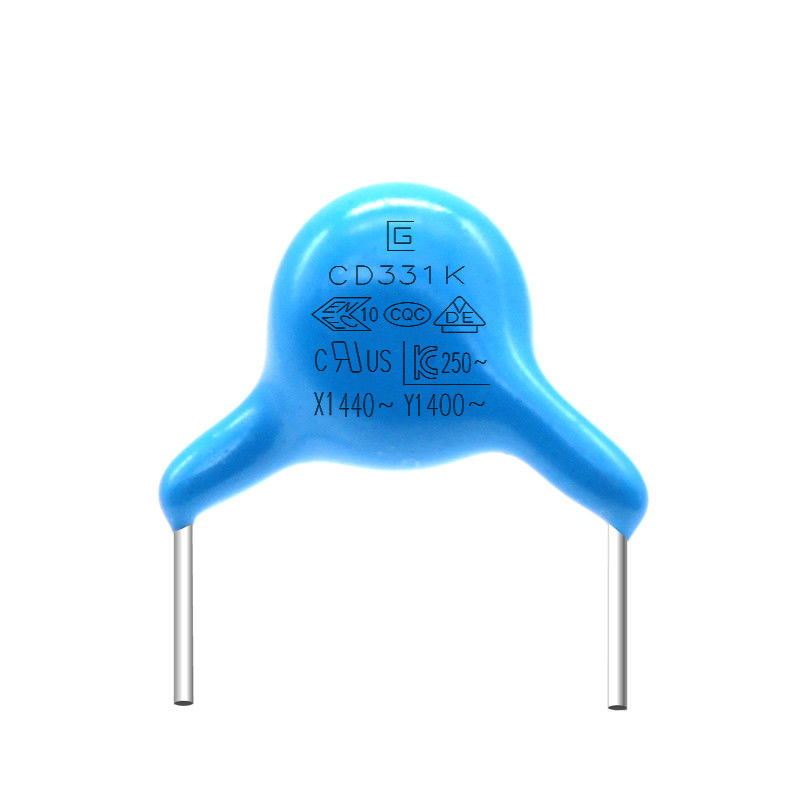

اتلاف فرکانس بالا کوچک است خازن ایمنی 331K 400VAC Y1 عمر طولانی مدت
خازن ایمنی Y1 یکی از سری خازن های Y در خازن ایمنی است.به عنوان عضوی از خازن ایمنی، خازن ایمنی Y1 نیز قانونی برای محافظت از ایمنی کاربران است.خازن y علاوه بر انطباق با ولتاژ مقاومت در برابر ولتاژ شبکه، به حاشیه ایمنی کافی از نظر خواص الکتریکی و مکانیکی نیز نیاز دارد تا از پدیده خرابی و اتصال کوتاه در شرایط محیطی بسیار سخت جلوگیری کند.حفاظت از ایمنی شخصی از اهمیت زیادی برخوردار است.
خازن ایمنی Y1 یک جزء الکترونیکی است که از دو هادی که یک عایق را ساندویچ می کنند تشکیل شده است.مثل ساندویچ است.خازن ایمنی Y1 مسئولیت سنگینی بر عهده دارد و الزامات محصول باید بسیار بالا باشد.ابتدا باید گواهینامه آژانس تست ایمنی را دریافت کند.مثال: CQC;VDE;UL;ENEC، KC و غیره، ظاهر خازن های y1 عمدتا آبی است و محصولات دارای علائم گواهی ایمنی هستند و در برابر کلمات ولتاژ AC400V مقاومت می کنند.ولتاژ مقاومت DC واقعی آن تا 4000 ولت یا بیشتر است.باید تاکید کرد که خازن y نباید به میل خود با خازن های سرامیکی معمولی جایگزین شود.
امکانات
ایده آل برای برنامه در سراسر خط
اندازه جمع و جور
محصول مقرون به صرفه
استانداردهای ایمنی به رسمیت شناخته شده برای برنامه های AC
برنامه های کاربردی
منبع تغذیه یا دشارژ DC ولتاژ بالا.
مدارهای AC فرکانس بالا
سرکوب کننده نویز یا مدارهای خروجی افقی.
1. ما از کسب و کار شما قدردانی می کنیم و یک سیاست بازگشت فوری 7 روزه ارائه می دهیم.(7 روز پس از دریافت اقلام).
2. اگر اقلامی که از فروشگاه ما خریداری می کنید کیفیت کاملی ندارند، یعنی به صورت الکترونیکی مطابق با مشخصات سازنده کار نمی کنند، به سادگی آنها را برای تعویض یا بازپرداخت به ما برگردانید.
هزینه حمل و نقل از بازگشت قطعه در روز گارانتی بر عهده ماست
3. اگر اقلام معیوب هستند، لطفا ظرف 3 روز پس از تحویل به ما اطلاع دهید.
4. هر کالایی باید در شرایط اولیه خود بازگردانده شود تا واجد شرایط بازپرداخت یا جایگزینی باشد.
5. خریدار مسئول تمام هزینه حمل و نقل متحمل شده است.
|
آیتم |
مشخصات |
روش و شرایط آزمون |
||||||||||||||||
|
دوچرخه سواری دما
|
ظاهر |
بدون عیب مشخص |
خازن باید به محفظه آزمایش وارد شود و در 5 سیکل در معرض شرایط دمایی که در جدول نشان داده شده است قرار گیرد. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود.
|
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1000MΩ دقیقه | |||||||||||||||||
|
رطوبت (زیر ثابت دولت) |
ظاهر |
علامت گذاری نشده است کاستی |
خازن را برای 12±500 ساعت در دمای 2±40 درجه سانتیگراد در RH 3±95٪ تنظیم کنید. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
|
دی الکتریک استحکام - قدرت |
در هر مورد 8 |
|||||||||||||||||
|
تست زندگی |
ظاهر |
علامت گذاری نشده است کاستی |
ولتاژ 500 ولت متناوب را اعمال کنید، با این تفاوت که هر ساعت یک بار ولتاژ به 1000 ولت AC برای 0.1 ثانیه افزایش می یابد که باید برای 48±1000 ساعت در دمای 2±125 درجه سانتیگراد حفظ شود. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد نگهداری شود، سپس قبل از اندازه گیری های اولیه به مدت 24±2 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
جدول مرجع ولتاژ محصول، مواد، اندازه
| کد محصول و سایز | ولتاژ نامی AC | مشخصه دما | ظرفیت نامی | تحمل ظرفیت | اندازه (میلی متر) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ب) |
10pF |
ک |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15 pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500 pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300 pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300 pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
مشخصات و روش تست
|
آیتم |
مشخصات |
روش و شرایط آزمون |
|||||||||||||
|
دمای ذخیره سازیدامنه |
-40℃~+125℃ | ||||||||||||||
|
دمای عملیاتیدامنه |
-25℃~+125℃ | ||||||||||||||
|
|
ظاهر دارد |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
دما20±2℃ |
|||||||||||||
|
ضریب تلفات |
B، E: حداکثر 2.5٪ |
|
|||||||||||||
|
|
10000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
فرآیند تولید
