جزئیات محصول:
|
| Storage Temp. دمای ذخیره سازی Range دامنه: | -40℃~+125℃ | Operating Temp. دمای عملیاتی Range دامنه: | -25℃~+125℃ |
|---|---|---|---|
| مواد اصلی: | برگه داده | ویژگی: | ایده آل برای برنامه در سراسر خط |
| شخصی سازی: | بله، خدمات نمونه ارائه دهید | نوع بسته: | از طریق سوراخ |
| کاربرد: | برای برنامه های AC، ولتاژ بالا | اندازه: | اندازه سفارشی |
| برجسته کردن: | خازن ایمنی Y1 سفارشی,خازن ایمنی Y1 560K,خازن سفارشی 400 VAC |
||

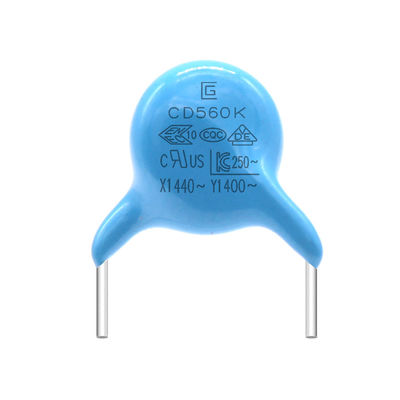

خازن های AC ایمن ولتاژ مقاومت بالا 560K 400VAC Y1 خازن های AC که از ایمنی عبور کرده و مطابقت دارند
خازن‌های Y1 خازن‌هایی هستند که از طریق دو سیم خط برق و زمین (LE، NE)، معمولاً به صورت جفت متصل می‌شوند.بر اساس محدودیت جریان نشتی، مقدار خازن Y نباید خیلی زیاد باشد.به طور کلی، خازن X سطح uF و خازن Y سطح nF است.خازن X تداخل حالت دیفرانسیل را سرکوب می کند و خازن Y1 تداخل حالت معمول را سرکوب می کند.
خازن ایمنی Y1 .pdf
امکانات
1 استاندارد ایمنی شناخته شده برای برنامه های AC Compact.
اندازه، مقرون به صرفه محصول سازگار با رزین اپوکسی.
2 تحمل فشار اضافه ولتاژ.
3 توانایی عالی در برابر شعله فعال و غیرفعال.
4 استاندارد ایمنی نوع خازن های شناخته شده برای استفاده در خط بای پس، کوپلینگ آنتن، مطابق با شرایط ایده آل هستند.
مزایای
1. ما همه مدل های مواد را داریم، در زمان جستجوی آن صرفه جویی می کنیم و در صورت نیاز مواد را برای شما توصیه می کنیم.
2. با همان محصولات با کیفیت، ما می توانیم بهترین قیمت را به شما بدهیم.سوالات پس از فروش، ما خدمات خوبی مانند به روز رسانی وضعیت محصول، پشتیبانی فنی و غیره ارائه خواهیم داد (24 ساعت آنلاین)
3. ما سهام زیادی داریم و زمان تحویل معمولاً کوتاه است.
محدوده کاربرد:
تبدیل فرکانس
تقسیم فرکانس و سایر AC
مدارهای پالس بزرگ
به خصوص مدارهای تقسیم کننده فرکانس صوتی با الزامات وفاداری بالا
|
آیتم |
مشخصات |
روش و شرایط آزمون |
||||||||||||||||
|
دوچرخه سواری دما
|
ظاهر |
بدون عیب مشخص |
خازن باید به محفظه آزمایش وارد شود و در 5 سیکل در معرض شرایط دمایی که در جدول نشان داده شده است قرار گیرد. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود.
|
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1000MΩ دقیقه | |||||||||||||||||
|
رطوبت (زیر ثابت دولت) |
ظاهر |
علامت گذاری نشده است کاستی |
خازن را برای 12±500 ساعت در دمای 2±40 درجه سانتیگراد در RH 3±95٪ تنظیم کنید. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
|
دی الکتریک استحکام - قدرت |
در هر مورد 8 |
|||||||||||||||||
|
تست زندگی |
ظاهر |
علامت گذاری نشده است کاستی |
ولتاژ 500 ولت متناوب را اعمال کنید، با این تفاوت که هر ساعت یک بار ولتاژ به 1000 ولت AC برای 0.1 ثانیه افزایش می یابد که باید برای 48±1000 ساعت در دمای 2±125 درجه سانتیگراد حفظ شود. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد نگهداری شود، سپس قبل از اندازه گیری های اولیه به مدت 24±2 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
جدول مرجع ولتاژ محصول، مواد، اندازه
| کد محصول و سایز | ولتاژ نامی AC | مشخصه دما | ظرفیت نامی | تحمل ظرفیت | اندازه (میلی متر) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ب) |
10pF |
ک |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15 pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500 pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300 pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300 pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
مشخصات و روش تست
|
آیتم |
مشخصات |
روش و شرایط آزمون |
|||||||||||||
|
دمای ذخیره سازیدامنه |
-40℃~+125℃ | ||||||||||||||
|
دمای عملیاتیدامنه |
-25℃~+125℃ | ||||||||||||||
|
|
ظاهر دارد |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
دما20±2℃ |
|||||||||||||
|
ضریب تلفات |
B، E: حداکثر 2.5٪ |
|
|||||||||||||
|
|
10000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
فرآیند تولید
