جزئیات محصول:
|
| Storage Temp. دمای ذخیره سازی Range دامنه: | -40℃~+125℃ | Operating Temp. دمای عملیاتی Range دامنه: | -25℃~+125℃ |
|---|---|---|---|
| مواد اصلی: | سرامیک | نوع تامین کننده: | سازنده اصلی |
| شخصی سازی:: | بله، خدمات نمونه ارائه دهید | نوع بسته: | از طریق سوراخ |
| برجسته کردن: | سرامیک Y1 Safety Capacitor, Y1 Safety Capacitor 220K,220K Capacitor,Y1 Safety Capacitor 220K,220K Capacitor |
||

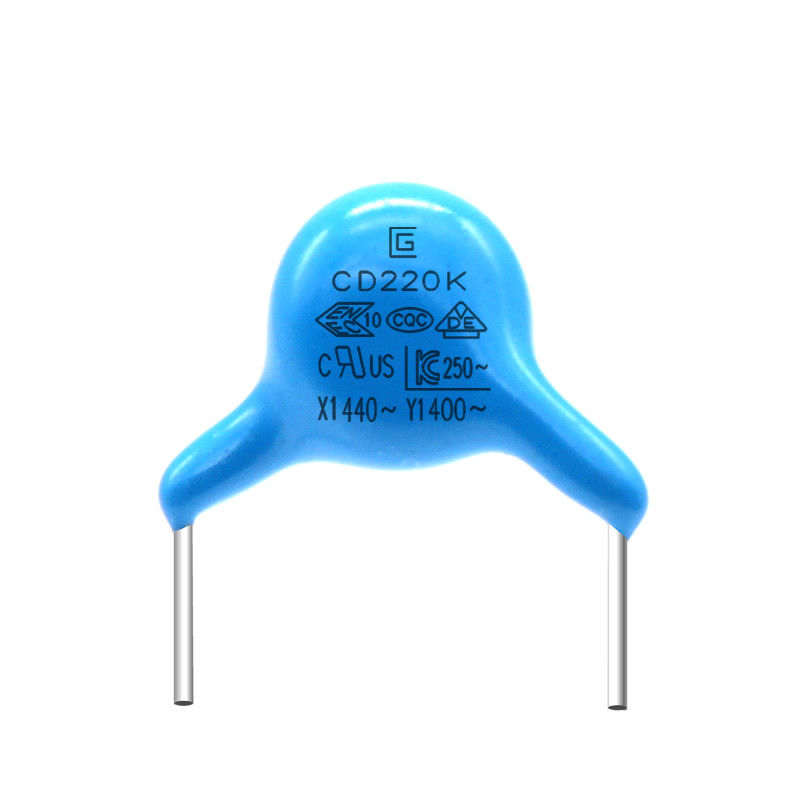

پکیج رزین اپوکسی خازن ایمنی ضد شعله 220K 400VAC Y1
خازن ایمنی Y1 .pdf
خازن های Y1 به طور ویژه برای وسایل برق متناوب طراحی شده اند، با تعدادی از استانداردهای گواهینامه ایمنی مطابقت دارند و برای مدارهای متقاطع و بای پس مناسب هستند.و برای مدارهای AC مناسب است، از نظر اندازه جمع و جور، عملکرد هزینه بالایی دارد و استانداردهای ایمنی مدارهای AC را برآورده می کند.خازن های X و Y خازن های ایمنی هستند، خازن X بین سیم برق و سیم خنثی و خازن Y بین سیم برق و زمین قرار دارد.آنها در فیلتر منبع تغذیه برای ایفای نقش فیلتر منبع تغذیه استفاده می شوند و به ترتیب تداخل حالت مشترک (خازن Y) و حالت دیفرانسیل (خازن X) را فیلتر می کنند.
ویژگی
1. سایز کوچک.
2. خازن های AC که گواهینامه ایمنی را گذرانده و مطابقت داده اند.
3. تلفات فرکانس بالا کم است و می تواند در برابر ضربه های اوج AC مقاومت کند.
4. قابلیت جریان بیش از حد قوی، ظرفیت کم و کاهش تلفات.
5. عمر طولانی.
6. ولتاژ نامی Y1 400-500VAC و ولتاژ آزمایشی 4000VAC است.
7. خازن های Y اغلب از سرامیک های ولتاژ بالا استفاده می کنند.
8. Y1 یک خازن Y دو عایق است که برای پل زدن دو طرف اولیه و ثانویه استفاده می شود.
9. پکیج رزین اپوکسی ضد شعله.
10. خازن های X و خازن Y در مجموع به عنوان خازن های ایمنی نامیده می شوند.در چنین مواقعی از خازن های ایمنی استفاده می شود، یعنی پس از از کار افتادن خازن، برق گرفتگی ایجاد نمی کند و ایمنی فردی را به خطر نمی اندازد.
|
آیتم |
مشخصات |
روش و شرایط آزمون |
||||||||||||||||
|
دوچرخه سواری دما
|
ظاهر |
بدون عیب مشخص |
خازن باید به محفظه آزمایش وارد شود و در 5 سیکل در معرض شرایط دمایی که در جدول نشان داده شده است قرار گیرد. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود.
|
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1000MΩ دقیقه | |||||||||||||||||
|
رطوبت (زیر ثابت دولت) |
ظاهر |
علامت گذاری نشده است کاستی |
خازن را برای 12±500 ساعت در دمای 2±40 درجه سانتیگراد در RH 3±95٪ تنظیم کنید. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد قرار داده شود، سپس قبل از اندازه گیری اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
|
دی الکتریک استحکام - قدرت |
در هر مورد 8 |
|||||||||||||||||
|
تست زندگی |
ظاهر |
علامت گذاری نشده است کاستی |
ولتاژ 500 ولت متناوب را اعمال کنید، با این تفاوت که هر ساعت یک بار ولتاژ به 1000 ولت AC برای 0.1 ثانیه افزایش می یابد که باید برای 48±1000 ساعت در دمای 2±125 درجه سانتیگراد حفظ شود. پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±125 درجه سانتیگراد نگهداری شود، سپس قبل از اندازه گیری های اولیه به مدت 24±2 ساعت در شرایط اتاق قرار گیرد. پس از درمان: خازن باید به مدت 2±24 ساعت در شرایط اتاق نگهداری شود. |
|||||||||||||||
|
ظرفیت تغییر دادن |
B: ± 10٪ حداکثر E: ± 20٪ حداکثر F: ± 30٪ حداکثر |
|||||||||||||||||
|
DF |
B، E: حداکثر 5.0٪ F: حداکثر 7.0٪ |
|||||||||||||||||
|
IR |
1500MΩ دقیقه | |||||||||||||||||
جدول مرجع ولتاژ محصول، مواد، اندازه
| کد محصول و سایز | ولتاژ نامی AC | مشخصه دما | ظرفیت نامی | تحمل ظرفیت | اندازه (میلی متر) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(ب) |
10pF |
ک |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15 pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82 pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500 pF |
م |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300 pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500 pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300 pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
مشخصات و روش تست
|
آیتم |
مشخصات |
روش و شرایط آزمون |
|||||||||||||
|
دمای ذخیره سازیدامنه |
-40℃~+125℃ | ||||||||||||||
|
دمای عملیاتیدامنه |
-25℃~+125℃ | ||||||||||||||
|
|
ظاهر دارد |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
دما20±2℃ |
|||||||||||||
|
ضریب تلفات |
B، E: حداکثر 2.5٪ |
|
|||||||||||||
|
|
10000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
فرآیند تولید
