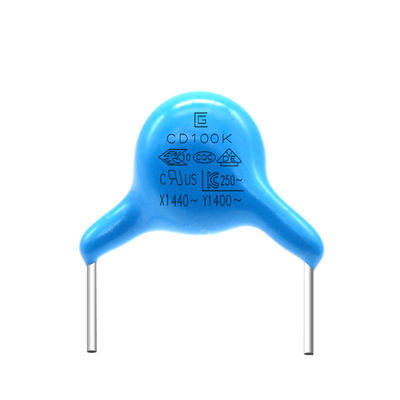

خازن ایمنی ODM 400VAC Y1 100K اندازه کوچک برای تجهیزات الکترونیکی

تصویر بزرگ : خازن ایمنی ODM 400VAC Y1 100K اندازه کوچک برای تجهیزات الکترونیکی

جزئیات محصول:

محل منبع:	دونگوان چین
نام تجاری:	SG
گواهی:	VDE，CQC
شماره مدل:	Y5P-100K-400VAC

پرداخت:

مقدار حداقل تعداد سفارش:	10000 عدد
قیمت:	Discuss
جزئیات بسته بندی:	اندازه: 45cm31cm34cm، جعبه داخلی: 29.2cm21cm31.3cm، یک کارتن داخل دو جعبه داخلی
زمان تحویل:	15-21 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	100000000 قطعه

مخاطب

خازن ایمنی ODM 400VAC Y1 100K اندازه کوچک برای تجهیزات الکترونیکی

شرح

Storage Temp. دمای ذخیره سازی Range دامنه:	-40℃~+125℃	Operating Temp. دمای عملیاتی Range دامنه:	-25℃~+125℃
مواد اصلی:	SrCO3 BaCO3 TiO2 Bi2O3 CaCO3 Nb2O5 MgO	کاربرد:	تجهیزات الکترونیکی
نوع تامین کننده:	سازنده اصلی، ODM	تایپ کنید:	خازن ایمنی Y1
برجسته کردن:	خازن ایمنی Y1 100K , خازن ایمنی Y1 ODM , خازن 100K

پکیج رزین اپوکسی ضد شعله 100K 400VAC Y1 خازن ایمنی سایز کوچک
خازن ایمنی Y1 .pdf
خازن‌های Y1 خازن‌هایی هستند که از طریق دو سیم خط برق و زمین (LE، NE)، معمولاً به صورت جفت متصل می‌شوند.بر اساس محدودیت جریان نشتی، مقدار خازن Y نباید خیلی زیاد باشد.به طور کلی، خازن X سطح uF و خازن Y سطح nF است.خازن X تداخل حالت دیفرانسیل را سرکوب می کند و خازن Y1 تداخل حالت معمول را سرکوب می کند.
امکانات
انتخابی پایدار و مطمئن
اندازه جمع و جور
محصول اقتصادی
مطابقت با گواهینامه ایمنی
جدول مرجع ولتاژ محصول، مواد، اندازه

کد محصول و سایز	ولتاژ نامی AC	مشخصه دما	ظرفیت نامی	تحمل ظرفیت	اندازه (میلی متر)
کد محصول و سایز	ولتاژ نامی AC	مشخصه دما	ظرفیت نامی	تحمل ظرفیت	D.max	T.max	P±0.8	d±0.05
Q065B□□100K□	400Vac	(ب) Y5P ± 10	10pF	ک ± 10%	6.5	4.5	10	0.55
Q065B□□150K□			15 pF		6.5	4.5	10	0.55
Q070B□□220K□			22 pF		7.0	4.5	10	0.55
Q070B□□330K□			33 pF		7.0	4.5	10	0.55
Q070B□□470K□			47 pF		7.0	4.5	10	0.55
Q070B□□560K□			56 pF		7.0	4.5	10	0.55
Q070B□□620K□			62 pF		7.0	4.5	10	0.55
Q070B□□820K□			82 pF		7.0	4.5	10	0.55
Q065B□□101K□			100pF		6.5	4.5	10	0.55
Q065B□□221K□			220pF		6.5	4.5	10	0.55
Q075B□□331K□			330 pF		7.5	4.5	10	0.6
Q085B□□471K□			470pF		8.5	4.5	10	0.6
Q085B□□561K□			560pF		8.5	4.5	10	0.6
Q095B□□681K□			680pF		9.5	4.5	10	0.6
Q110B□□821K□			820pF		11.0	4.5	10	0.6
Q115B□□102K□			1000pF		11.5	4.5	10	0.6
Q065E□□471K□		(E) Y5U +22٪ -56٪	470pF		6.5	4.5	10	0.55
Q075E□□561K□			560pF		7.5	4.5	10	0.6
Q075E□□681K□			680pF		7.5	4.5	10	0.6
Q075E□□821K□			820pF		7.5	4.5	10	0.6
Q085E□□102K□			1000pF		8.5	4.5	10	0.65
Q095E□□152M□			1500 pF	م ± 20%	9.5	4.5	10	0.65
Q105E□□222M□			2200pF		10.5	4.5	10	0.65
Q115E□□332M□			3300 pF		11.5	4.5	10	0.65
Q065F□□102M□		(F) Y5V +22٪ -82٪	1000pF		6.5	4.5	10	0.55
Q075F□□152M□			1500 pF		7.5	4.5	10	0.6
Q085F□□222M□			2200pF		8.5	4.5	10	0.6
Q100F□□332M□			3300 pF		10.0	4.5	10	0.65
Q115F□□472M□			4700pF		11.5	4.5	10	0.65

مشخصات و روش تست

آیتم

مشخصات

روش و شرایط آزمون

دمای ذخیره سازیدامنه

-40℃~+125℃

دمای عملیاتیدامنه

-25℃~+125℃

ظاهر و
بعد، ابعاد، اندازه

ظاهر دارد
بدون نقص مشخص
ابعاد باید در تلورانس مشخص شده باشد.

ظاهر در هنگام مشاهده قابل مشاهده است
ابعاد با کولیس اندازه گیری می شود

علامت

باید به راحتی تشخیص داده شود.

در هنگام دید تماشا شود

ظرفیت

در محدوده مشخص شده است
تحمل

دما20±2℃
جلد1.0±0.2 Vrms
فرکانس1±0.1 کیلوهرتز

ضریب تلفات

B، E: حداکثر 2.5٪
F: حداکثر 3.5٪

شرایط مشابه ظرفیت خازن

مقاومت عایق

10000MΩ
10000MΩmin

مقاومت عایق باید با ولتاژ 50±500 ولت DC در 5±60 ثانیه پس از شارژ اندازه گیری شود.

قدرت دی الکتریک

بین
سیم های سربی

بدون شکست.

ولتاژ 4.0KVAC را به مدت 1 دقیقه اعمال کنید.بین سیم های سربی
(جریان شارژ/دشارژ≤50 میلی آمپر) (Y2:2.6KVAC)

بدن
عایق

بدون شکست.

پایانه های خازن باید باشد
به هم متصل شده اند.یک فویل فلزی باید از نزدیک به دور بدنه خازن به فاصله 3 تا 4 میلی متر از هر ترمینال پیچیده شود.ولتاژ 4.0KVAC بین سیم های سرب خازن و فویل فلزی اعمال می شود.(Y2:2.6KVAC)
(جریان شارژ/دشارژ ≤50 میلی آمپر)

درجه حرارت
مشخصه

B:-10~+10%
E:-56~+22%
F:-80~+30%

ظرفیت باید در هر مرحله به صورت زیر اندازه گیری شود.
پیش تصفیه: خازن باید به مدت 1 ساعت در دمای 2±85 درجه سانتیگراد نگهداری شود، سپس قبل از اندازه گیری های اولیه به مدت 2±24 ساعت در شرایط اتاق قرار گیرد.

(گام)	①	②	③	④	⑤
(دمای.)	20±2℃	-25±2℃	20±2℃	85±2 ℃	20±2℃
