جزئیات محصول:
|
| DC ولتاژ جرقه بیش از حد: | 75 تا 1000 ولت | اندازه: | 4.5mm*3.2mm |
|---|---|---|---|
| شخصی سازی: | ارائه خدمات نمونه | کلمه کلیدی: | لوله تخلیه گاز |
| نمونه: | در دسترس | امکانات: | ولتاژ نگهدارنده بالا |
| برجسته کردن: | لوله های تخلیه سرامیکی SMD,لوله های تخلیه سرامیکی 230XM |
||

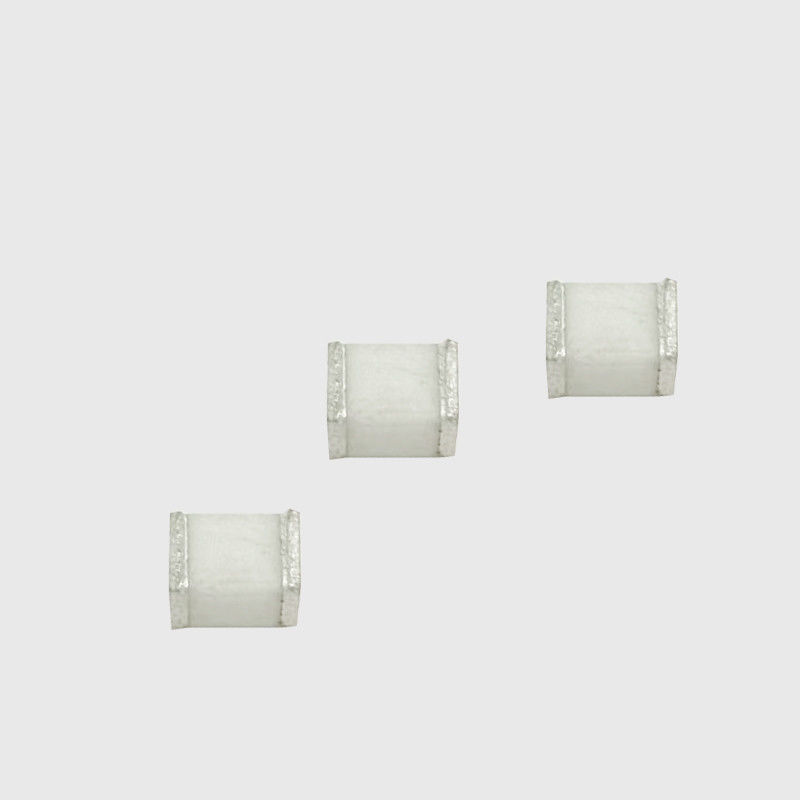

لوله تخلیه گاز SMD 230XM با ظرفیت کم ظرفیت 4.5mm*3.2mm برای منابع تغذیه
SMD 230XM.pdf
لوله تخلیه گاز یک جزء حفاظت از صاعقه از نوع شکاف است که به طور گسترده در حفاظت در برابر صاعقه سیستم های ارتباطی استفاده می شود.لوله تخلیه اغلب در دو مرحله اول یا اول یک مدار حفاظتی چند سطحی برای تخلیه جریان اضافه صاعقه و محدود کردن اضافه ولتاژ استفاده می شود.از آنجایی که مقاومت عایق بین الکترود لوله تخلیه بزرگ و ظرفیت انگلی کوچک است، برای حفاظت از رعد و برق با فرکانس بالا مناسب نیست برای خطوط سیگنال دارای مزایای قطعی است.کاستی های اصلی ویژگی های حفاظتی لوله تخلیه این است که تاخیر زمانی تخلیه زیاد است، حساسیت عمل ایده آل نیست، و سرکوب موثر موج رعد و برق با افزایش شدید سر موج دشوار است و وجود دارد. مشکل چرخش آزاد در حفاظت از صاعقه سیستم قدرت.
لوله های تخلیه گاز معمولاً مورد استفاده شامل لوله های تخلیه دو الکترودی و لوله های تخلیه سه الکترودی هستند.بیشتر مواد پوسته بسته بندی سرامیک است، بنابراین به آنها لوله تخلیه سرامیکی می گویند.
اصل انتخاب
(1) ولتاژ تخلیه DC لوله تخلیه گاز باید از حداکثر ولتاژ در طول عملیات عادی خط بیشتر باشد تا بر عملکرد عادی خط تأثیر نگذارد.
(2) ولتاژ تخلیه پالس لوله تخلیه گاز باید کمتر از بالاترین مقدار ولتاژ لحظه ای باشد که خط می تواند تحمل کند، تا اطمینان حاصل شود که لوله تخلیه گاز می تواند در صورت اضافه ولتاژ لحظه ای سریعتر از خط پاسخ دهد، و اضافه ولتاژ را از قبل به یک مقدار مطمئن محدود کنید.
(3) ولتاژ نگهدارنده لوله تخلیه گاز باید تا حد امکان بالا باشد.هنگامی که اضافه ولتاژ ناپدید شد، لوله تخلیه گاز را می توان به موقع خاموش کرد بدون اینکه بر عملکرد عادی خط تأثیر بگذارد.
(4) سیم زمین باید تا حد امکان کوتاه و به اندازه کافی ضخیم باشد تا تخلیه جریان های بزرگ گذرا را تسهیل کند.
(5) اگر اضافه ولتاژ بیش از حد طول بکشد، لوله تخلیه گاز گرمای زیادی تولید می کند.به منظور جلوگیری از آسیب دیدن تجهیزات حفاظت شده در اثر گرمای بیش از حد، لوله تخلیه گاز باید مجهز به دستگاه کارت حفاظت از خرابی باشد.امروزه برخی از محصولات جدید لوله های تخلیه گاز دارای کارت های ایمن هستند.
امکانات
• سازگار با RoHS و HF
• اندازه: 4.5mm*3.2mm
• ولتاژ جرقه بیش از جریان DC: 75~1000V
• ولتاژ شکست پایدار.
• مقاومت عایق بالا.
• ولتاژ نگهدارنده بالا.
• قابلیت جذب بزرگ جریان گذرا.
• ظرفیت کم
• طراحی Micro-Gap
برنامه های کاربردی توصیه شده
• تجهیزات ارتباطی • تجهیزات CATV
• ابزار آزمایش
• خطوط داده
• منابع تغذیه
• حفاظت SLIC مخابرات
• مخابرات
