جزئیات محصول:
|
| DC ولتاژ جرقه بیش از حد: | 75 تا 1000 ولت | اندازه: | 4.5mm*3.2mm |
|---|---|---|---|
| شخصی سازی: | ارائه خدمات نمونه | نمونه: | در دسترس |
| کلمه کلیدی: | لوله تخلیه گاز | امکانات: | مقاومت عایق بالا |
| برجسته کردن: | لوله تخلیه گاز SMD,لوله تخلیه گاز 230XM |
||

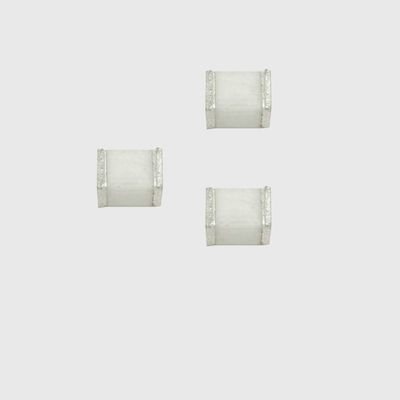

لوله تخلیه گاز SMD 230XM با مقاومت عایق بالا 4.5mm*3.2mm برای منابع تغذیه
SMD 230XM.pdf
اصل کار لوله تخلیه گاز
هنگامی که ولتاژ اعمال شده افزایش می یابد تا از قدرت دی الکتریک گاز بیشتر شود، شکاف بین دو قطب تخلیه را از بین می برد و حالت عایق اولیه به حالت رسانا تبدیل می شود.سطح فشار باقیمانده
اجزای اصلی لوله تخلیه پنتود اساساً مانند لوله های تخلیه دو قطبی و سه قطبی است و تقارن تخلیه بهتری دارد و برای حفاظت چند خطی مناسب است.(معمولاً در حفاظت از خطوط ارتباطی استفاده می شود) پراکندگی تخلیه لوله تخلیه دو قطبی نسبتاً بزرگ است.هنگام استفاده از لوله تخلیه دو قطبی، اضافه ولتاژ حالت مشترک ممکن است به اضافه ولتاژ حالت دیفرانسیل تبدیل شود.ولتاژ عملیاتی معمولی سیستم اعمال شده به هر دو سر لوله تخلیه در سیستم باید کمتر از ولتاژ باشد تا دشارژ حفظ شود، در غیر این صورت مشکل چرخش آزاد وجود خواهد داشت.مقدار ولتاژ برای تخلیه درخشندگی پایدار بیشتر از مقدار ولتاژ برای تخلیه قوس پایدار است.
اصل انتخاب
(1) ولتاژ تخلیه DC لوله تخلیه گاز باید از حداکثر ولتاژ در طول عملیات عادی خط بیشتر باشد تا بر عملکرد عادی خط تأثیر نگذارد.
(2) ولتاژ تخلیه پالس لوله تخلیه گاز باید کمتر از بالاترین مقدار ولتاژ لحظه ای باشد که خط می تواند تحمل کند، تا اطمینان حاصل شود که لوله تخلیه گاز می تواند در صورت اضافه ولتاژ لحظه ای سریعتر از خط پاسخ دهد، و اضافه ولتاژ را از قبل به یک مقدار مطمئن محدود کنید.
(3) ولتاژ نگهدارنده لوله تخلیه گاز باید تا حد امکان بالا باشد.هنگامی که اضافه ولتاژ ناپدید شد، لوله تخلیه گاز را می توان به موقع خاموش کرد بدون اینکه بر عملکرد عادی خط تأثیر بگذارد.
(4) سیم زمین باید تا حد امکان کوتاه و به اندازه کافی ضخیم باشد تا تخلیه جریان های بزرگ گذرا را تسهیل کند.
(5) اگر اضافه ولتاژ بیش از حد طول بکشد، لوله تخلیه گاز گرمای زیادی تولید می کند.به منظور جلوگیری از آسیب دیدن تجهیزات حفاظت شده در اثر گرمای بیش از حد، لوله تخلیه گاز باید مجهز به دستگاه کارت حفاظت از خرابی باشد.امروزه برخی از محصولات جدید لوله های تخلیه گاز دارای کارت های ایمن هستند.
امکانات
• سازگار با RoHS و HF
• اندازه: 4.5mm*3.2mm
• ولتاژ جرقه بیش از جریان DC: 75~1000V
• ولتاژ شکست پایدار.
• مقاومت عایق بالا.
• ولتاژ نگهدارنده بالا.
• قابلیت جذب بزرگ جریان گذرا.
• ظرفیت کم
• طراحی Micro-Gap
برنامه های کاربردی توصیه شده
• تجهیزات ارتباطی • تجهیزات CATV
• ابزار آزمایش
• خطوط داده
• منابع تغذیه
• حفاظت SLIC مخابرات
• مخابرات
