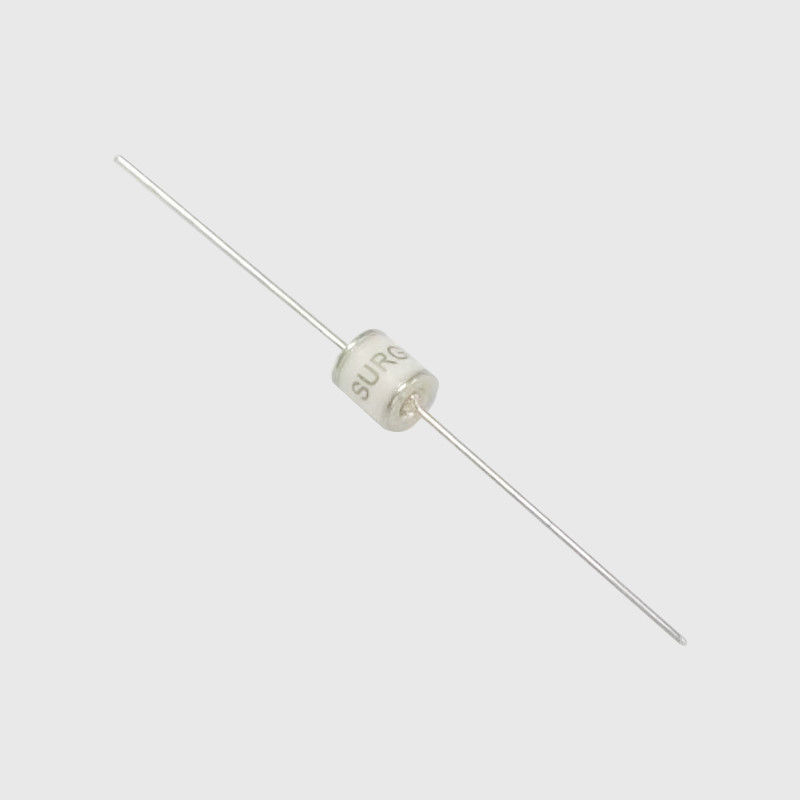

نمونه ساختار SMD لوله تخلیه شیشه ای 70 ولت - 5000 ولت موجود است

لوله های تخلیه گاز با ظرفیت کم - سازگار با سری SX5 RoHS & HF

SX5 0 - 230X SMDT.pdf


ساختار


برخی از لوله های تخلیه گاز از شیشه به عنوان پوسته محصور کننده لوله استفاده می کنند.برخی نیز از سرامیک به عنوان پوسته بسته بندی استفاده می کنند و لوله تخلیه با یک گاز بی اثر با خواص الکتریکی پایدار (مانند گاز آرگون و نئون و غیره) پر می شود.الکترودهای تخلیه لوله تخلیه معمولاً دو یا سه هستند و الکترودها توسط یک گاز بی اثر از هم جدا می شوند..با توجه به تنظیم تعداد الکترودها، لوله تخلیه را می توان به لوله های تخلیه دو قطبی و سه قطبی تقسیم کرد.
لوله تخلیه دیود سرامیکی از الکترود آهن خالص، کلاه آلیاژ نیکل-کروم-کبالت، کلاهک جوشکاری نقره-مس و بدنه لوله سرامیکی و سایر اجزای اصلی تشکیل شده است.الکترودهای تخلیه در لوله با اکسیدهای رادیواکتیو پوشیده شده اند و دیواره داخلی لوله نیز با عناصر رادیواکتیو پوشانده شده است تا ویژگی های تخلیه را بهبود بخشد.الکترود تخلیه عمدتاً دارای دو ساختار است: میله ای شکل و فنجانی شکل.در لوله تخلیه الکترود میله ای شکل، یک محافظ حرارتی استوانه ای بین الکترود و دیواره بدنه لوله تعبیه شده است.صفحه حرارتی می تواند حرارت بدن لوله سرامیکی را به یکنواخت تبدیل کند، به طوری که گرمای بیش از حد موضعی وجود نداشته باشد و باعث شکستن لوله شود.داخل سپر حرارتی نیز با اکسیدهای رادیواکتیو پوشانده شده است تا پراکندگی تخلیه را بیشتر کاهش دهد.در لوله تخلیه الکترود فنجانی، مش مولیبدن در دهانه فنجان و عنصر سزیم در فنجان تعبیه شده است که باعث کاهش پراکندگی تخلیه نیز می شود.
لوله تخلیه سه الکترود نیز از الکترودهای آهن خالص، کلاهک‌های آلیاژ نیکل-کروم-کبالت، کلاهک‌های جوشکاری نقره-مس و لوله‌های سرامیکی تشکیل شده است.متفاوت از لوله تخلیه دیود، یک سیلندر آلیاژ نیکل-کروم-کبالت به عنوان قطب سوم، یعنی الکترود زمین، به لوله تخلیه سه الکترودی اضافه می شود.


اصل


اصل کار لوله تخلیه تخلیه شکاف گاز است.هنگامی که یک ولتاژ مشخص بین دو قطب لوله تخلیه اعمال می شود، یک میدان الکتریکی ناهموار بین الکترودها ایجاد می شود: تحت عمل این میدان الکتریکی، گاز در لوله شروع به تفکیک می کند.هنگامی که ولتاژ اعمال شده برای ایجاد شکاف بین الکترودها افزایش می یابد هنگامی که قدرت میدان از قدرت دی الکتریک گاز بیشتر شود، شکاف بین دو قطب توسط تخلیه شکسته می شود و حالت عایق اولیه به حالت رسانا تبدیل می شود. .پس از رسانش، ولتاژ بین دو قطب لوله تخلیه در سطح ولتاژ باقیمانده تعیین شده توسط قوس تخلیه باقی می ماند.این ولتاژ باقیمانده به طور کلی بسیار کم است، به طوری که تجهیزات الکترونیکی متصل به موازات لوله تخلیه از آسیب اضافه ولتاژ محافظت می شود.

امکانات

1. سازگار با RoHS و HF
2. ساختار SMD
3. ولتاژ جرقه بیش از DC: 70 ~ 5000 ولت 4. ظرفیت کم
5. شناسایی آژانس: UL
6. دمای عملیاتی: -30 ° C ~ + 85 ° C ذخیره سازی
دما: -40 درجه سانتیگراد ~ +115 درجه سانتیگراد


شرایط نگهداری محصولات در انبار

· شرایط نگهداری:
1. دمای نگهداری: -10°C~+40°C
2. رطوبت نسبی:≤75% RH
3. دور از جو خورنده و نور خورشید نگهداری شود.· مدت نگهداری: 1 سال



برنامه های کاربردی توصیه شده

1. مودم کابلی
2. xDSL
3. ست تاپ باکس
4. تلویزیون
5. منبع تغذیه
6. لوازم الکترونیکی مصرفی
