جزئیات محصول:
|
| ارزش مقاومتی: | 2K، 2.2K، 4.7K، 5K، 6.8K، 8K، 10K، 20K، 50K، 100K و غیره | خروجی: | دیجیتال، سنسور دیجیتال |
|---|---|---|---|
| تایپ کنید: | ترمیستور NTC | شخصی سازی: | ارائه خدمات نمونه |
| نمونه: | پشتیبانی | دقت: | 1٪ ~ 5٪ |
| تئوری: | سنسور مقاومت، سنسور مقاومت | حداکثر تیم عملیاتی: | 150 درجه سانتیگراد (بسته به درجه سیم) |
| برجسته کردن: | سنسور دمای NTC با حساسیت بالا,سنسور دمای NTC با پاسخ سریع,ترمیستور NTC 100k |
||

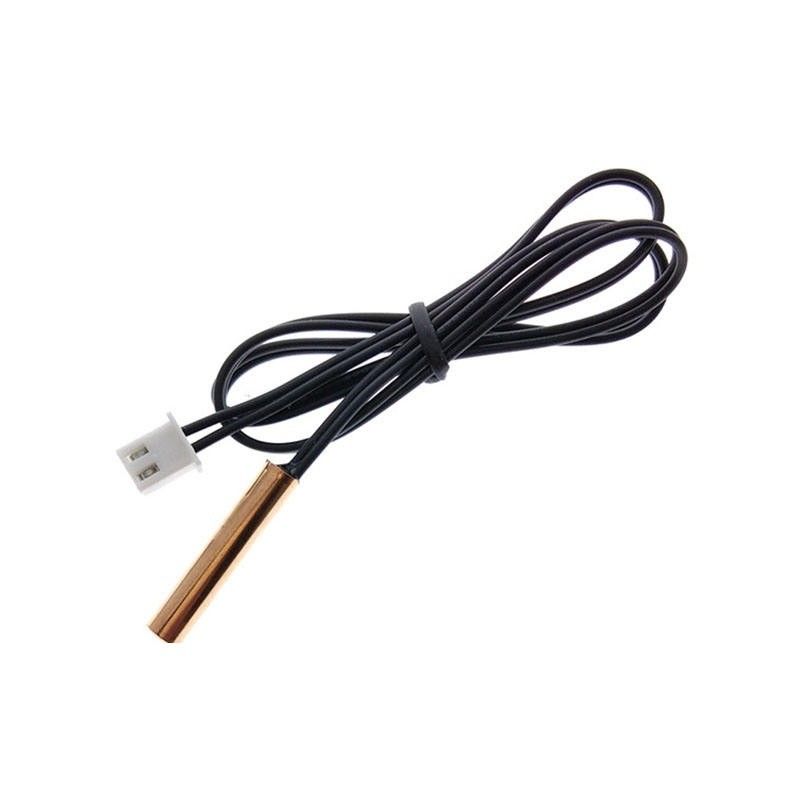

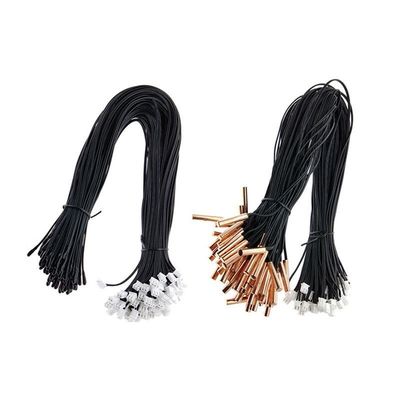

سنسور دمای ضد آب IP67 IP68 با حساسیت بالا پاسخ سریع
ترمیستور NTC، قطعه مونتاژ پروب (ترکیبی).یک قطعه مونتاژ ترمیستور تمام شده (ترکیب) که از پوسته ترمیستور، سرب گسترش و گاهی اوقات یک اتصال دهنده استفاده می کند.
ساختار
به طور کلی، از ترمیستور NTC، پروب (پوسته فلزی یا پوسته پلاستیکی، و غیره)، سرب گسترش و ترمینال یا اتصال دهنده فلزی تشکیل شده است.
اصل
با استفاده از ترمیستور NTC تحت یک توان اندازه گیری معین، با افزایش دما، مقدار مقاومت به سرعت کاهش می یابد.با استفاده از این ویژگی می توان از ترمیستور NTC برای تعیین دمای مربوطه با اندازه گیری مقدار مقاومت آن استفاده کرد تا به هدف تشخیص و کنترل دما دست یافت.
کاربرد
● تهویه مطبوع، یخچال، فریزر، آبگرمکن، آب سردکن، بخاری، ماشین ظرفشویی، کابینت ضد عفونی، ماشین لباسشویی، خشک کن و سایر لوازم خانگی.
● تهویه مطبوع خودرو، سنسور دمای آب، سنسور دمای هوای ورودی، موتور
● منبع تغذیه سوئیچینگ، منبع تغذیه بدون وقفه یو پی اس، مبدل فرکانس، دیگ برق و غیره.
● توالت هوشمند، پتوی برقی و غیره.
امکانات
1. محدوده دمای عملیاتی گسترده، ثبات و قابلیت اطمینان خوب.
2. آسان برای نصب و دستکاری به عنوان آب بندی را می توان با توجه به محیط و شرایط وجود دارد که توسط مشتری اعمال می شود انجام شود.
3. آزمایش دقیق می تواند تغییر دما را دقیقا منعکس کند.
4. مقاومت عایق (MΩ): بیش از 100MΩ در DC500 V
5. محدوده دمای کار (°C): -50 تا +150
6. ضریب اتلاف (mw/°C): 1-2 (در هوای ساکن)
7. ثابت(های) زمان حرارتی: در عرض 10-20 ثانیه (در هوا)
سنسور دما برای اندازه گیری، سنجش و کنترل دما در موارد زیر استفاده می شود:
• دیگ های آب
• سیستم های گرمایشی
• سیستم های چیلر
• آب و سیستم های آب مصرفی
• مخازن آب و نفت
• لوازم مصرفی، ماشین های قهوه
• لوازم صنعتی
• سیستم های گرمایش خورشیدی
|
تایپ کنید
|
سنسور دما NTC (ترمیستور).
|
|
محدوده دما
|
-50℃ ~ +300℃؛ سفارشی
|
|
دقت
|
1٪، 5٪، 10٪
|
|
RT (25 ℃)
|
1K، 2K، 2.2k، 2.7k، 3K، 5K، 7K، 8K 1000K سفارشی
|
|
ارزش B
|
3274، 3435، 3470، 3928، 3950، 3977، 4100، 4200، 4400، سفارشی
|
|
مواد پروب
|
فولاد ضد زنگ SS304، آلومینیوم، مس، پلاستیک، اپوکسی، شیشه
|
|
نصب و راه اندازی
|
فلنج دار، سطحی، رزوه ای، پلاستیکی، مستقیم، فیلمی، سفارشی
|
|
مواد سیم
|
لوله قابل جمع شدن حرارت، لوله پی وی سی، لوله فیبر شیشه ای، لوله تفلون
|
|
رابط
|
Molex；JST；DuPont；CWB；CJT；نوع U；سفارشی
|
|
ضدآب
|
IP67 ；IP68
|
دمای عملیاتی و محیط سنسور دمای NTC به عملکرد خاص عنصر اصلی و سیم سرب آن بستگی دارد:
◄ ترمیستور NTC مختلف با استفاده از سنسورهای دمای NTC با دمای کاری متفاوت زیر:
تراشه یا MF52A، MF51E، MF55: درجه مقاومت در برابر درجه حرارت 125 ℃، درجه مقاومت در برابر درجه حرارت واقعی 150 ℃
MF58: درجه مقاومت در برابر درجه حرارت 200 ℃، درجه مقاومت در برابر درجه حرارت واقعی 250 ℃
MF51: درجه مقاومت در برابر درجه حرارت 200 ℃، درجه مقاومت در برابر درجه حرارت واقعی 250 ℃
MF51 ویژه: درجه مقاومت در برابر درجه حرارت 250 ℃، درجه مقاومت در برابر درجه حرارت واقعی 300 ℃
تراشه بدون جوش: درجه مقاومت در برابر درجه حرارت 450 ℃، درجه مقاومت در برابر درجه حرارت واقعی 500 ℃
◄ محیط عملیاتی
در محیط با دمای بالا، رطوبت بالا و خوردگی بالا، پیشنهاد می کنیم از ترمیستور شیشه ای مهر و موم شده به عنوان عنصر اصلی استفاده کنید و نوع MF51 بهترین ترمیستور NTC در محیط با رطوبت بالا خواهد بود.
◄ ملاحظات طراحی و روش سنسور دما:
1. شکل را مطابق با نیازهای طراحی یا مونتاژ مشتری انتخاب کنید و ترمیستور را تأیید کنید.
2. عنصر ترمیستور و سایر مواد را مطابق با نیاز مشتریان تأیید کنید
3. مقاومت مناسب، مقدار B و تحمل را انتخاب کنید
4. برای برآورده کردن نیاز مشتری، فناوری ضد رطوبت و عایق مناسب را انتخاب کنید
5. ساختار کپسوله سازی مناسب را برای برآورده کردن الزامات عملکرد مقاومت در برابر ضربه مکانیکی انتخاب کنید
6. نیازهای خاص مشتری را برآورده کنید.
آزمون قابلیت اطمینان
| مورد آزمون | استاندارد تست | روش آزمون | ملزومات اجرا |
| مقاومت قدرت صفر | IEC 60539-1 | نمونه ها را در حمام با دمای ثابت در دمای 0.005 ± 25 ℃ غوطه ور کنید، مقاومت ثابت را آزمایش کنید |
مقاومت ±1% |
| ارزش B | IEC60539-1 | نمونه ها را در حمام دمای ثابت در دمای 25،50 درجه سانتیگراد (یا 85 درجه سانتیگراد) غوطه ور کنید، مقاومت ثابت را آزمایش کنید و مقدار B را محاسبه کنید. |
مقاومت ±1% |
| سقوط آزاد |
IEC60068-2-32 |
ارتفاع سقوط: 1.5±0.1 متر، سطح: سیمان، 1 بار |
بدون آسیب آشکار، R25 △R/R≤±1% |
| عایق |
IEC60539-1 |
فشار 500 ولت بر روی پوسته عایق تست مقاومت عایق |
> 500 مگا اهم |
| ولتاژ قابل تحمل | IEC60539-1 |
مقاومت در برابر ولتاژ: 1500 ولت / متناوب، جریان نشتی: 2 میلی آمپر طول مدت: 60 ثانیه |
بدون آسیب آشکار |
| تنش | IEC60068-2-21 |
سرعت یکنواخت کشش در انتها، F> 4.0 کیلوگرم (به درخواست مشتری) |
بدون آسیب آشکار، R25 △R/R≤±1% |
| لرزش | Q/HBm 108-94 | فرکانس تست: 10 ~ 500 هرتز، نوسان: شتاب 1.2 میلی متر: 30 متر بر ثانیه جهت X، Y، Z زمان: 8 ساعت / جهت |
بدون آسیب آشکار، R25 △R/R≤±1% |
| رطوبت و گرما ثابت | IEC60068-2-78 | دما: 40±2℃ رطوبت: 92-95% RH زمان: 1000±24 ساعت |
بدون آسیب آشکار، R25 △R/R≤±1% |
| ثابت زمانی حرارتی | EC60539-1 | غوطه ور شدن در آب 25 ℃، پس از تعادل حرارتی، غوطه ور شدن در 85 ℃، مقاومت به 63.2 درصد، محاسبه زمان کل |
<10 ثانیه |
| ذخیره سازی در دمای بالا | IEC60068-2-2 | دما: 125℃±5℃ زمان: 1000±24 ساعت | بدون آسیب آشکار، R25 △R/R≤±1% |
| شوک سرمایی و حرارتی | IEC60068-2-14 |
-40℃~+125℃ T1:30 دقیقه زمان چرخه: 1000 |
بدون آسیب آشکار، R25 △R/R≤±1% |
| آزمایش ضربه | IEC60068-2-77 |
شتاب: 250 متر بر ثانیه دوام پالس: 6 میلی ثانیه زمان ضربه: 1000 زمان بازیابی: 2 ساعت |
بدون آسیب آشکار، R25 △R/R≤±1% |
| ذخیره سازی در دمای پایین | IEC60068-2-1 |
دما: 40±2℃ زمان: 1000±24 ساعت |
بدون آسیب آشکار، R25 △R/R≤±1% |
| اسپری نمک | IEC60068-2-11 | دما: 35±2℃ ساعت جمع آوری: 1.0mL~2.0mL زمان: تعیین بر اساس تقاضای واقعی |
بدون آسیب آشکار، R25 △R/R≤±1% |
