جزئیات محصول:
|
| محدوده دما: | -10℃~+40℃ | استفاده: | حسگر دما |
|---|---|---|---|
| تایپ کنید: | ترمیستور NTC | شخصی سازی: | ارائه خدمات نمونه |
| نمونه: | پشتیبانی | دقت: | 1٪ ~ 5٪ |
| نوع بسته: | از طریق سوراخ | رطوبت نسبی: | ≤75% RH |
| برجسته کردن: | سنسور دمای 10k NTC,سنسور دمای 100k NTC,سنسور دمای NTC 20k |
||

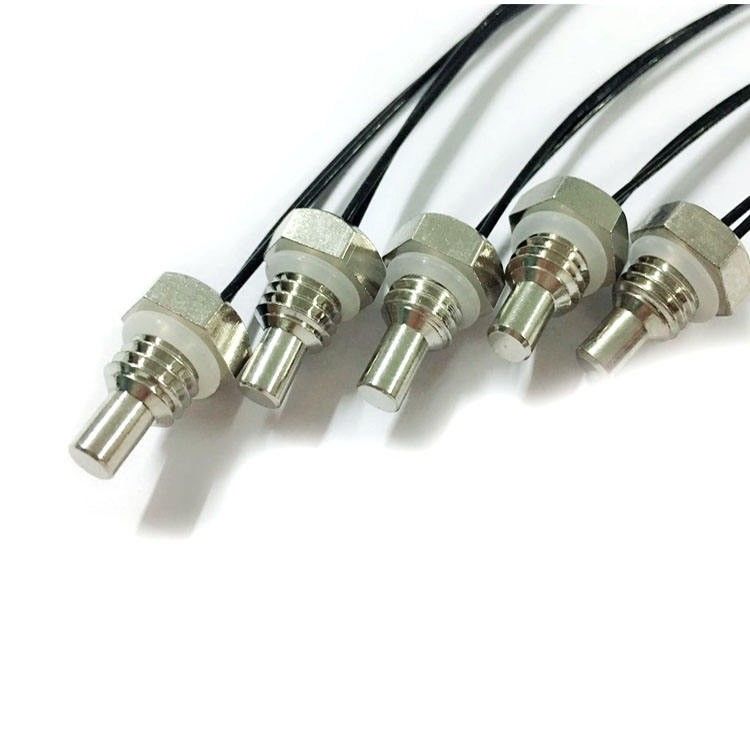

سنسور دمای 10k 20k 50K 100k NTC با بدنه فولادی ضد زنگ برای خودروهای انرژی جدید
حسگرهای دمای NTC معمولاً از 2 یا 3 اکسید فلزی تشکیل شده‌اند که در یک خاک رس سیال مانند مخلوط شده و در یک کوره با دمای بالا به یک سرامیک متخلخل متراکم کلسینه می‌شوند.فلزات با پیوند اکسیژن تمایل به اهدای الکترون آزاد دارند.سرامیک ها به طور کلی عایق های عالی هستند.اما فقط از نظر تئوری، این مورد برای سرامیک های نوع ترمیستور زمانی است که دما به صفر مطلق نزدیک شود.با این حال، با افزایش دما به محدوده‌های رایج‌تر، تحریکات حرارتی الکترون‌های آزاد بیشتری را بیرون می‌کنند.همانطور که الکترون های بیشتری جریان را از سرامیک عبور می دهند، مقاومت موثر کاهش می یابد.مقاومت بسیار حساس با دما تغییر می کند.یک تغییر معمولی کاهش (-)7[%] تا 3[%] در هر درجه سانتیگراد است.
این حساس ترین حسگر در بین هر سنسور مناسب برای استفاده در محدوده دمایی وسیع است.
مقاومت درجه حرارت اتاق به مقاومت ماده پایه، اندازه و هندسه و سطح تماس الکترودها بستگی دارد.ترمیستورهای ضخیم و باریک مقاومت نسبتاً بالایی دارند، در حالی که اشکال نازک و پهن مقاومت کمتری دارند.اندازه واقعی نیز بسیار انعطاف پذیر است، آنها می توانند به اندازه 0.010 اینچ یا قطر بسیار کوچک باشند.تقریباً هیچ محدودیتی برای حداکثر اندازه وجود ندارد، اما معمولاً کمتر از نیم اینچ اعمال می شود.
کاربرد
● تهویه مطبوع، یخچال، فریزر، آبگرمکن، آب سردکن، بخاری، ماشین ظرفشویی، کابینت ضد عفونی، ماشین لباسشویی، خشک کن و سایر لوازم خانگی.
● تهویه مطبوع خودرو، سنسور دمای آب، سنسور دمای هوای ورودی، موتور
● منبع تغذیه سوئیچینگ، منبع تغذیه بدون وقفه یو پی اس، مبدل فرکانس، دیگ برق و غیره.
● توالت هوشمند، پتوی برقی و غیره.
امکانات:
● حساسیت بالا و پاسخ سریع
● مقدار مقاومت و مقدار B دارای دقت بالا، قوام خوب و قابلیت تعویض هستند
● با استفاده از فناوری کپسولاسیون دو لایه، دارای آب بندی عایق خوبی و مقاومت در برابر برخورد مکانیکی و مقاومت خمشی است.
● ساختار ساده و انعطاف پذیر است و می تواند با توجه به نیازهای طراحی مختلف مشتریان سفارشی شود.
تایپ کنید | سنسور دما NTC (ترمیستور). |
محدوده دما | -50℃ ~ +300℃؛ سفارشی |
دقت | 1٪، 5٪، 10٪ |
RT (25 ℃) | 1K، 2K، 2.2k، 2.7k، 3K، 5K، 7K، 8K 1000K سفارشی |
ارزش B | 3274، 3435، 3470، 3928، 3950، 3977، 4100، 4200، 4400، سفارشی |
مواد پروب | فولاد ضد زنگ SS304، آلومینیوم، مس، پلاستیک، اپوکسی، شیشه |
نصب و راه اندازی | فلنج دار، سطحی، رزوه ای، پلاستیکی، مستقیم، فیلمی، سفارشی |
مواد سیم | لوله قابل جمع شدن حرارت، لوله پی وی سی، لوله فیبر شیشه ای، لوله تفلون |
رابط | Molex；JST；DuPont；CWB；CJT；نوع U；سفارشی |
ضدآب | IP67 ；IP68 |
مزایا و ویژگی های سنسور دمای خودکار
آزمون قابلیت اطمینان
| مورد آزمون | استاندارد تست | روش آزمون | ملزومات اجرا |
| مقاومت قدرت صفر | IEC 60539-1 | نمونه ها را در حمام با دمای ثابت در دمای 0.005 ± 25 ℃ غوطه ور کنید، مقاومت ثابت را آزمایش کنید | مقاومت ±1% |
| ارزش B | IEC60539-1 | نمونه ها را در حمام دمای ثابت در دمای 25،50 درجه سانتیگراد (یا 85 درجه سانتیگراد) غوطه ور کنید، مقاومت ثابت را آزمایش کنید و مقدار B را محاسبه کنید. | مقاومت ±1% |
| سقوط آزاد | IEC60068-2-32 | ارتفاع سقوط: 1.5±0.1 متر، سطح: سیمان، 1 بار | بدون آسیب آشکار، R25 △R/R≤±1% |
| عایق | IEC60539-1 | فشار 500 ولت بر روی پوسته عایق تست مقاومت عایق | > 500 مگا اهم |
| ولتاژ قابل تحمل | IEC60539-1 | مقاومت در برابر ولتاژ: 1500 ولت / متناوب، جریان نشتی: 2 میلی آمپر طول مدت: 60 ثانیه | بدون آسیب آشکار |
| تنش | IEC60068-2-21 | سرعت یکنواخت کشش در انتها، F> 4.0 کیلوگرم (به درخواست مشتری) | بدون آسیب آشکار، R25 △R/R≤±1% |
| لرزش | Q/HBm 108-94 | فرکانس تست: 10 ~ 500 هرتز، نوسان: شتاب 1.2 میلی متر: 30 متر بر ثانیه جهت X، Y، Z زمان: 8 ساعت / جهت | بدون آسیب آشکار، R25 △R/R≤±1% |
| رطوبت و گرما ثابت | IEC60068-2-78 | دما: 40±2℃ رطوبت: 92-95% RH زمان: 1000±24 ساعت | بدون آسیب آشکار، R25 △R/R≤±1% |
| ثابت زمانی حرارتی | EC60539-1 | غوطه ور شدن در آب 25 ℃، پس از تعادل حرارتی، غوطه ور شدن در 85 ℃، مقاومت به 63.2 درصد، محاسبه زمان کل | <10 ثانیه |
| ذخیره سازی در دمای بالا | IEC60068-2-2 | دما: 125℃±5℃ زمان: 1000±24 ساعت | بدون آسیب آشکار، R25 △R/R≤±1% |
| شوک سرمایی و حرارتی | IEC60068-2-14 | -40℃~+125℃ T1:30 دقیقه زمان چرخه: 1000 | بدون آسیب آشکار، R25 △R/R≤±1% |
| آزمایش ضربه | IEC60068-2-77 | شتاب: 250 متر بر ثانیه دوام پالس: 6 میلی ثانیه زمان ضربه: 1000 زمان بازیابی: 2 ساعت | بدون آسیب آشکار، R25 △R/R≤±1% |
| ذخیره سازی در دمای پایین | IEC60068-2-1 | دما: 40±2℃ زمان: 1000±24 ساعت | بدون آسیب آشکار، R25 △R/R≤±1% |
| اسپری نمک | IEC60068-2-11 | دما: 35±2℃ ساعت جمع آوری: 1.0mL~2.0mL زمان: تعیین بر اساس تقاضای واقعی | بدون آسیب آشکار، R25 △R/R≤±1% |
