جزئیات محصول:
|
| کاربرد: | خودرو، پزشکی، باربیکیو، لوازم خانگی و غیره | تئوری: | سنسور مقاومت |
|---|---|---|---|
| محدوده دما: | -50℃ ~ +300℃ | شخصی سازی: | ارائه خدمات نمونه |
| نمونه: | در دسترس | کابل/سیم: | PVC، سیلیکون، FEP، عایق فایبرگلاس، سایر موارد |
| نوع بسته: | از طریق سوراخ | تحمل مقاومت:: | ± 0.5% ± 1% ± 2% ± 3% 5±% |
| برجسته کردن: | سنسور دمای NTC ضد آب,سنسور دمای NTC CQC,سنسور ترمیستور NTC |
||

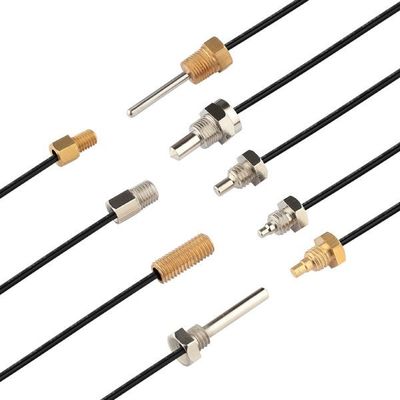

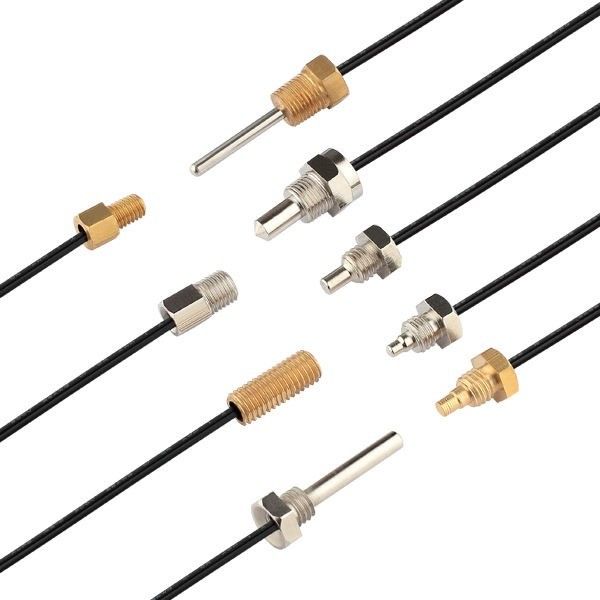

فرآیند کپسولاسیون دو لایه سنسور دمای NTC ضد آب دارای عایق و آب بندی خوب است
دمای عملیاتی و محیط سنسور دمای NTC به عملکرد خاص عنصر اصلی و سیم سرب آن بستگی دارد:
◄ ترمیستور NTC مختلف با استفاده از سنسورهای دمای NTC با دمای کاری متفاوت زیر:
تراشه یا MF52A، MF51E، MF55: درجه مقاومت در برابر درجه حرارت 125 ℃، درجه مقاومت در برابر درجه حرارت واقعی 150 ℃
MF58: درجه مقاومت در برابر درجه حرارت 200 ℃، درجه مقاومت در برابر درجه حرارت واقعی 250 ℃
MF51: درجه مقاومت در برابر درجه حرارت 200 ℃، درجه مقاومت در برابر درجه حرارت واقعی 250 ℃
MF51 ویژه: درجه مقاومت در برابر درجه حرارت 250 ℃، درجه مقاومت در برابر درجه حرارت واقعی 300 ℃
تراشه بدون جوش: درجه مقاومت در برابر درجه حرارت 450 ℃، درجه مقاومت در برابر درجه حرارت واقعی 500 ℃
◄ محیط عملیاتی
در محیط با دمای بالا، رطوبت بالا و خوردگی بالا، پیشنهاد می کنیم از ترمیستور شیشه ای مهر و موم شده به عنوان عنصر اصلی استفاده کنید و نوع MF51 بهترین ترمیستور NTC در محیط با رطوبت بالا خواهد بود.
◄ ملاحظات طراحی و روش سنسور دما:
1. شکل را مطابق با نیازهای طراحی یا مونتاژ مشتری انتخاب کنید و ترمیستور را تأیید کنید.
2. عنصر ترمیستور و سایر مواد را مطابق با نیاز مشتریان تأیید کنید
3. مقاومت مناسب، مقدار B و تحمل را انتخاب کنید
4. برای برآورده کردن نیاز مشتری، فناوری ضد رطوبت و عایق مناسب را انتخاب کنید
5. ساختار کپسوله سازی مناسب را برای برآورده کردن الزامات عملکرد مقاومت در برابر ضربه مکانیکی انتخاب کنید
6. نیازهای خاص مشتری را برآورده کنید.
امکانات
ثبات و قابلیت اطمینان اثبات شده،
راه حل های مقرون به صرفه
انواع محفظه ها و لوله های فلزی و پلاستیکی که برای کاربردهای خاص طراحی شده اند
گلدان با انواع مختلف رزین برای محافظت خوب از سنسور
با انواع خاصی از کابل ها (کابل های 2 هسته ای یا رشته ای با عایق پی وی سی، سیلیکون، تفلون یا کاینار، کابل های صفحه نمایش و غیره)، کانکتورها و سایر اتصالات موجود است.
محافظت خوبی از شرایط محیطی ایجاد می کند
استحکام ولتاژ بالا و قدرت دینامیکی ثابت شده است
طیف گسترده ای از مقاومت / دما، ویژگی ها
طراحی شده برای اندازه گیری دما، کنترل و جبران
تایپ کنید | سنسور دما NTC (ترمیستور). |
محدوده دما | -50℃ ~ +300℃؛ سفارشی |
دقت | 1٪، 5٪، 10٪ |
RT (25 ℃) | 1K، 2K، 2.2k، 2.7k، 3K، 5K، 7K، 8K 1000K سفارشی |
ارزش B | 3274، 3435، 3470، 3928، 3950، 3977، 4100، 4200، 4400، سفارشی |
مواد پروب | فولاد ضد زنگ SS304، آلومینیوم، مس، پلاستیک، اپوکسی، شیشه |
نصب و راه اندازی | فلنج دار، سطحی، رزوه ای، پلاستیکی، مستقیم، فیلمی، سفارشی |
مواد سیم | لوله قابل جمع شدن حرارت، لوله پی وی سی، لوله فیبر شیشه ای، لوله تفلون |
رابط | Molex；JST；DuPont；CWB；CJT；نوع U；سفارشی |
ضدآب | IP67 ；IP68 |
مزایا و ویژگی های سنسور دمای خودکار
(بالاترین میزان تحمل می تواند به ± 0.02 ℃ برسد) (سالهای نرخ رانش ≤1‰)
آزمون قابلیت اطمینان
| مورد آزمون | استاندارد تست | روش آزمون | ملزومات اجرا |
| مقاومت قدرت صفر | IEC 60539-1 | نمونه ها را در حمام با دمای ثابت در دمای 0.005 ± 25 ℃ غوطه ور کنید، مقاومت ثابت را آزمایش کنید | مقاومت ±1% |
| ارزش B | IEC60539-1 | نمونه ها را در حمام دمای ثابت در دمای 25،50 درجه سانتیگراد (یا 85 درجه سانتیگراد) غوطه ور کنید، مقاومت ثابت را آزمایش کنید و مقدار B را محاسبه کنید. | مقاومت ±1% |
| سقوط آزاد | IEC60068-2-32 | ارتفاع سقوط: 1.5±0.1 متر، سطح: سیمان، 1 بار | بدون آسیب آشکار، R25 △R/R≤±1% |
| عایق | IEC60539-1 | فشار 500 ولت بر روی پوسته عایق تست مقاومت عایق | > 500 مگا اهم |
| ولتاژ قابل تحمل | IEC60539-1 | مقاومت در برابر ولتاژ: 1500 ولت / متناوب، جریان نشتی: 2 میلی آمپر طول مدت: 60 ثانیه | بدون آسیب آشکار |
| تنش | IEC60068-2-21 | سرعت یکنواخت کشش در انتها، F> 4.0 کیلوگرم (به درخواست مشتری) | بدون آسیب آشکار، R25 △R/R≤±1% |
| لرزش | Q/HBm 108-94 | فرکانس تست: 10 ~ 500 هرتز، نوسان: شتاب 1.2 میلی متر: 30 متر بر ثانیه جهت X، Y، Z زمان: 8 ساعت / جهت | بدون آسیب آشکار، R25 △R/R≤±1% |
| رطوبت و گرما ثابت | IEC60068-2-78 | دما: 40±2℃ رطوبت: 92-95% RH زمان: 1000±24 ساعت | بدون آسیب آشکار، R25 △R/R≤±1% |
| ثابت زمانی حرارتی | EC60539-1 | غوطه ور شدن در آب 25 ℃، پس از تعادل حرارتی، غوطه ور شدن در 85 ℃، مقاومت به 63.2 درصد، محاسبه زمان کل | <10 ثانیه |
| ذخیره سازی در دمای بالا | IEC60068-2-2 | دما: 125℃±5℃ زمان: 1000±24 ساعت | بدون آسیب آشکار، R25 △R/R≤±1% |
| شوک سرمایی و حرارتی | IEC60068-2-14 | -40℃~+125℃ T1:30 دقیقه زمان چرخه: 1000 | بدون آسیب آشکار، R25 △R/R≤±1% |
| آزمایش ضربه | IEC60068-2-77 | شتاب: 250 متر بر ثانیه دوام پالس: 6 میلی ثانیه زمان ضربه: 1000 زمان بازیابی: 2 ساعت | بدون آسیب آشکار، R25 △R/R≤±1% |
| ذخیره سازی در دمای پایین | IEC60068-2-1 | دما: 40±2℃ زمان: 1000±24 ساعت | بدون آسیب آشکار، R25 △R/R≤±1% |
| اسپری نمک | IEC60068-2-11 | دما: 35±2℃ ساعت جمع آوری: 1.0mL~2.0mL زمان: تعیین بر اساس تقاضای واقعی | بدون آسیب آشکار، R25 △R/R≤±1% |
