جزئیات محصول:
|
| کلمه کلیدی: | خازن ایمنی X2 | ظرفیت:: | 0.1 UF |
|---|---|---|---|
| ولتاژ محاسبه شده:: | 250-310 ولت | شماره مدل::: | MKP X2 |
| دمای عملیاتی: | -40℃℃+110℃ | کاربرد: | به طور گسترده در سراسر خط، مدار مهار تداخل، موتور، فن، تهویه مطبوع و غیره استفاده می شود. |
| تحمل ظرفیت: | ± 10٪ (K)، ± 20٪ (M) | مواد:: | ساختار پلی پروپیلن متالیزه |
| برجسته کردن: | خازن فیلم پلی پروپیلن فلزی,خازن MKP X2 |
||
محفظه پلاستیکی فیلم خازن متالایز کلاس X2 خازن ایمنی خازن مربع قدرت متوسط
معرفی محصولات
MPX با دی الکتریک فیلم پلی پروپیلن متالیز شده، ساختار غیر القایی، سیم مسی قلع دار و پوشش رزین اپوکسی مقاوم در برابر شعله سیم پیچ شده است.آنها دارای ویژگی های عالی خود ترمیم شوندگی و ضد شعله خوب مطابق با UL 94-V0 هستند.
ساخت و ساز و مواد اصلی محصولات
| نه | مواد اصلی | مشخصات | تذکر دهید |
| 1 | فیلم پلی پروپیلن متالیز شده | MPPZAH یا MPPA (5-12μm) | --- |
| 2 | خط Zn، Sn | روی یا آلیاژ روی و اسن | --- |
| 3 | پایانه | مس (سیم مس) (Φ0.55 یا 0.75mm) | ± 0.05 میلی متر |
| 4 | مواد مهر و موم شده | رزین اپوکسی | UL94-V0 |
| 5 | کیس پلاستیکی | PBT | UL94-V0 |
توجه: همه مواد مطابق با الزامات ROHS و REACH هستند.
اپلیکیشن را تایپ کنید
محصولات به طور گسترده برای سرکوبگرهای تداخل و کاربردهای خازن سراسری استفاده می شوند. مناسب برای استفاده در شرایطی که خرابی خازن منجر به خطر شوک الکتریکی نمی شود.
امکانات
1 ساخت غیر القایی
2 مقاومت در برابر رطوبت بالا
3 خاصیت خود درمانی
4 نوع بازدارنده شعله (تطابق با UL 94V-0)
5 ضرر بسیار کم
6 ویژگی های فرکانس و دمای عالی
7 مقاومت عایق بالا
مشخصات برق
مگر اینکه طور دیگری مشخص شده باشد، ویژگی های الکتریکی باید به IEC 60384-14:2005 مراجعه کنند.
| مورد | نیاز مشخصه | روش و شرایط آزمایش | ||||||||||||
| دسته بندی اقلیمی | 40/110/56 | |||||||||||||
| کلاس اشتعال پذیری غیر فعال | ب | |||||||||||||
| دمای عملیاتی | -40℃℃+110℃ | |||||||||||||
| محدوده ظرفیت | 0.0022μF×2.2μF | |||||||||||||
| تحمل ظرفیت | ± 10٪ (K)، ± 20٪ (M) | 1 کیلوهرتز، 1.0 Vrms، 25 درجه سانتیگراد | ||||||||||||
| ولتاژ محاسبه شده | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| ضریب تلفات | 1KHz<0.10% | IR≥6000s | ||||||||||||
| مقاومت عایق | C≤0.33μF | C> 0.33μF | UR＞100V،100VDC، | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S,20℃ | ||||||||||||
| مقاومت در برابر ولتاژ بین پایانه ها | بدون خرابی یا فلاش اور دائمی | 4.3UR(dc) 60s 25℃Cut off Current 10mA | ||||||||||||
| مقاومت در برابر ولتاژ بین پایانه ها و کیس | بدون خرابی یا فلاش اور دائمی | 2UR+1500V(ac) 60s 25℃ ≥2000V(ac) 25℃ | ||||||||||||
| حداکثرزمان افزایش نبض (dv/dt) | فاصله سرب | |||||||||||||
| ||||||||||||||

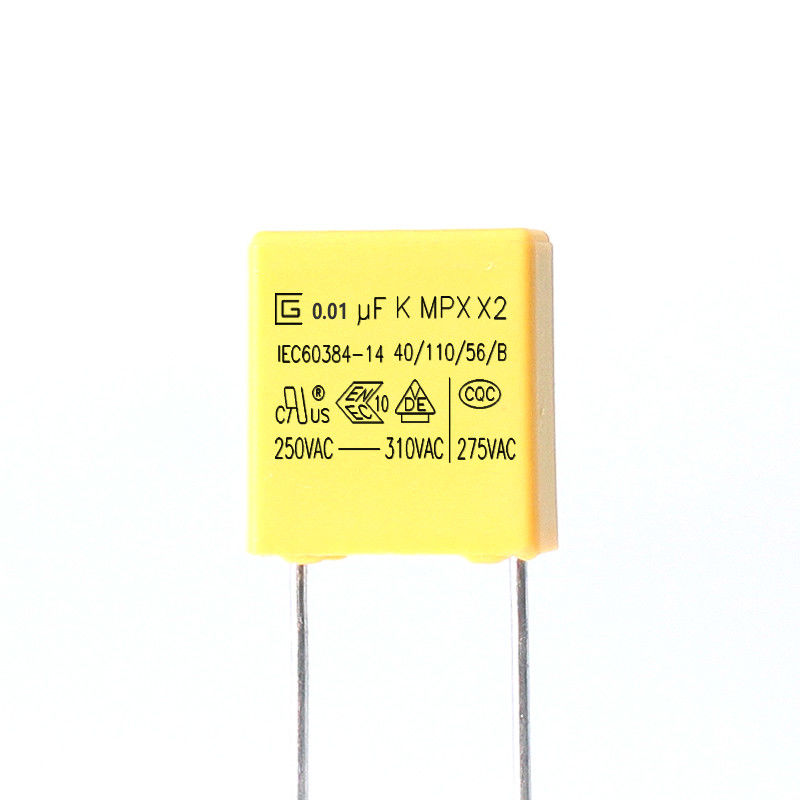

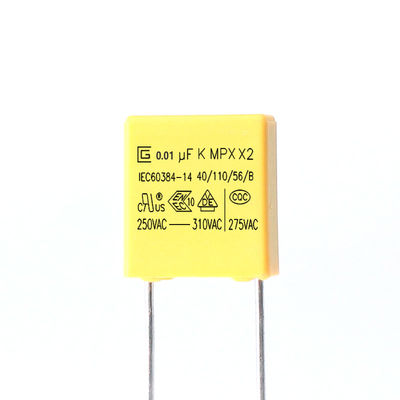

نشانه گذاری
1. آرم CIGU:
2. ظرفیت: (104K,0.1μF)
3. تحمل ظرفیت: (K) ± 10٪
4. ولتاژ نامی: 250,275,300,305,310VAC
5. کلاس محصول: X2
6. نوع محصول: MPX
7. رده اقلیمی: 40/110/56
8. کلاس اشتعال پذیری غیرفعال: B
9. علامت تاییدیه چین: CQC
10. علامت تاییدیه آلمان: VDE
11. علامت تاییدیه ENEC:ENEC
12. علامت تاییدیه آمریکایی: CUL
13. استاندارد تایید:IEC60384-14
8. تاییدیه ها
| نه | کشور | استاندارد تایید | شماره پرونده | ولتاژ محاسبه شده | ||
| 1 | چین | CQC | IEC60384-14:2005 | CQC19001219393 | 275 VAC | |
| 2 | آلمان | VDE | IEC60384-14:2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | اتحادیه اروپا | ENEC | IEC60384-14:2013 | 40050234 | ||
| 4 | ایالات متحده آمریکا کانادا | UL | IEC60384-14:2005 | E481614 | ||
شرایط نگهداری
1 تن باید توجه داشت که لحیم کاری ترمینال ها ممکن است زمانی که به سختی در یک اتمسفر برای مدت طولانی نگهداری می شوند بدتر شود.
2 نباید در دمای بالا و رطوبت بالا قرار گیرد، باید شرایط زیر را داشته باشد (نگهداری در بسته بندی اصلی)
دما: 35 ℃ MAX رطوبت نسبی: 60٪ MAX
3 دوره نگهداری: تلفات: حداکثر 12 ماه (از تاریخ تولید مشخص شده روی برچسب در کیسه بسته)
مشخصات (IEC 60384-14)
| موارد تست | ملزومات اجرا | شرایط آزمون |
| ظرفیت | در محدوده تحمل مشخص شده | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| ضریب تلفات | حداکثر 0.001 (0.1%) | 1 کیلوهرتز، حداکثر 1Vrmsدر 25 درجه سانتیگراد |
| اثبات ولتاژ | نباید غیر عادی باشد | بین پایانه ها 4.3UR (Vdc) تست 60 ثانیه. |
| بین ترمینال و محفظه UR×200％+1500Vac، 60 ثانیه. | ||
| مقاومت عایق | CR ≤ 0.33μF IR ≥ 15000MΩ CR >0.33μF IR ≥6000s | 100±15 Vdc، 60 ثانیه / 25 درجه سانتیگراد |
| استحکام خاتمه ها | بدون شکستگی سیم و بدون آسیب به خازن | قدرت تنش نیروی بار پایانی: 1.0 کیلوگرم |
مقاومت خمشی نیروی بار پایانی: 0.5 کیلوگرم | ||
| مقاومت در برابر حرارت لحیم کاری | (1) ظاهر: بدون آسیب قابل مشاهده | دمای لحیم کاری: 5±260 درجه سانتیگراد |
| قلع پذیری | 95 درصد قلع‌بندی سطح | دمای لحیم کاری: 5±260 درجه سانتیگراد |
| تغییر سریع دما | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند. | دمای طبقه پایین: -40 درجه سانتیگراد |
| لرزش | خازن ها باید به صورت بصری بررسی شوند و هیچ آسیب قابل مشاهده ای نداشته باشند | محدوده فرکانس: 10 تا 55 هرتز |
| موارد تست | ملزومات اجرا | شرایط آزمون |
| توالی اقلیمی | (1) ظاهر: بدون آسیب قابل مشاهده | گرمای خشک |
سرد | ||
| حالت پایدار گرمای مرطوب | (1) ظاهر: بدون آسیب قابل مشاهده | +40 درجه سانتیگراد و رطوبت نسبی 93٪، 56 روز |
| شارژ و تخلیه | (1) ظاهر: بدون آسیب قابل مشاهده | ولتاژ تست: √2 x URVAC 50 هرتز |
| تحمل | (1) ظاهر: بدون آسیب قابل مشاهده | 1.25 x UR VAC 50 هرتز، هر ساعت یک بار |
