توضیحات محصول:

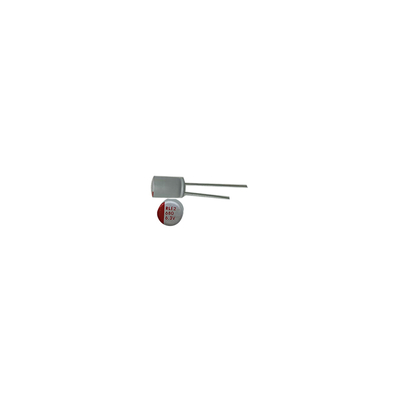

خازن الکترولیتی آلومینیومی جامد یک قطعه با کیفیت بالا است که برای کاربردهای الکترونیکی مختلف طراحی شده است. این خازن که به دلیل قابلیت اطمینان و عملکرد خود شناخته شده است، ویژگی های استثنایی را برای بهبود عملکرد مدار ارائه می دهد.
با جریان نشتی 0.01CV یا 3 میکرو آمپر، هر کدام که بیشتر باشد، این خازن جامد آلومینیومی عملکرد کارآمد و حداقل اتلاف توان را تضمین می کند. این ویژگی برای حفظ یکپارچگی مدار و جلوگیری از اتلاف انرژی غیر ضروری بسیار مهم است.
فاصله سرب 2.5 میلی متری امکان نصب و اتصال آسان در داخل بردهای مدار را فراهم می کند. این ویژگی فاصله، راحتی را در طول فرآیند مونتاژ فراهم می کند و امکان قرارگیری سریع و ایمن خازن را در ناحیه تعیین شده فراهم می کند.
این خازن الکترولیتی آلومینیومی با کار در محدوده تحمل ±20٪، عملکرد ثابت و عملکرد دقیق را تضمین می کند. تحمل دقیق تضمین می کند که خازن در محدوده های مشخص شده کار می کند و به دقت کلی سیستم الکترونیکی کمک می کند.
محدوده دمای عملیاتی -55 درجه سانتیگراد تا +105 درجه سانتیگراد که برای مقاومت در برابر شرایط شدید طراحی شده است، این خازن را برای طیف وسیعی از محیط ها مناسب می کند. این خازن الکترولیت آلومینیومی چه در معرض دمای انجماد و چه در معرض حرارت بالا قرار گیرد، عملکرد و قابلیت اطمینان خود را حفظ می کند و پایداری را در شرایط عملیاتی متنوع تضمین می کند.
با ولتاژ نامی 50 ولت، این خازن می تواند سطوح ولتاژ متوسط را به راحتی تحمل کند و آن را برای کاربردهای الکترونیکی مختلف که به ذخیره و تخلیه انرژی قابل اطمینان نیاز دارند، مناسب می کند. رتبه ولتاژ تضمین می کند که خازن می تواند با خیال راحت و موثر در محدوده های مشخص شده خود عمل کند.
به طور کلی، خازن الکترولیتی آلومینیومی جامد یک قطعه همه کاره و قابل اعتماد است که عملکرد و دوام بالایی را ارائه می دهد. ویژگی های پیشرفته آن، از جمله جریان نشتی کم، فاصله سرب بهینه، تحمل دقیق، محدوده دمای عملیاتی گسترده و رتبه ولتاژ مناسب، آن را به انتخابی ایده آل برای پروژه ها و کاربردهای الکترونیکی پر تقاضا تبدیل می کند.
ویژگی ها:
- نام محصول: خازن الکترولیتی آلومینیومی جامد
- ظرفیت: 1uF
- نوع نصب: نصب سطحی
- ابعاد: 6.3 میلی متر X 5.4 میلی متر
- ولتاژ نامی: 50 ولت
- جریان نشتی: 0.01CV یا 3 میکرو آمپر، هر کدام که بیشتر باشد
پارامترهای فنی:
| دمای عملیاتی |
-55 درجه سانتیگراد تا +105 درجه سانتیگراد |
| ظرفیت |
1uF |
| فاصله سرب |
2.5 میلی متر |
| سری |
ECOS2DA |
| نوع نصب |
نصب سطحی |
| Esr (مقاومت سری معادل) |
0.035 اهم @ 100 کیلوهرتز |
| جریان موج دار |
4.2A |
| تحمل |
±20٪ |
| قطبش |
قطبی |
| طول عمر |
2000 ساعت @ 105 درجه سانتیگراد |
برنامه های کاربردی:
SLFCF Al Cap یک خازن الکترولیتی آلومینیومی جامد با کیفیت بالا است که برای کاربردهای مختلفی که در آن به یک خازن قابل اعتماد و بادوام نیاز است، طراحی شده است. این Al Cap جامد با قطبش منحصر به فرد خود، برای مدارهایی که به جهت ولتاژ خاصی نیاز دارند، ایده آل است.
یکی از ویژگی های کلیدی این خازن الکترولیت جامد آلومینیومی، رتبه جریان موج دار چشمگیر 4.2 آمپر آن است که آن را برای کاربردهایی با بارهای جریان متغیر مناسب می کند. این ویژگی عملکرد پایدار و روان را حتی در سیستم های الکتریکی پویا تضمین می کند.
طول عمر طولانی 2000 ساعت در دمای 105 درجه سانتیگراد، خازن SLFCF را به انتخابی بادوام برای پروژه هایی تبدیل می کند که به ساعت های عملیاتی طولانی یا محیط های با دمای بالا نیاز دارند. این قابلیت اطمینان برای سیستم های حیاتی که در آن خرابی قطعات امکان پذیر نیست، ضروری است.
این Al Cap جامد با فاصله سرب 2.5 میلی متری، ادغام آسان در طرح های مختلف مدار را ارائه می دهد و انعطاف پذیری را در فرآیندهای طراحی و مونتاژ فراهم می کند. فاصله سرب بهینه، نصب و نگهداری را ساده می کند و در زمان و تلاش در طول تولید صرفه جویی می کند.
علاوه بر این، جریان نشتی کم 0.01CV یا 3 میکرو آمپر، هر کدام که بیشتر باشد، استفاده کارآمد از انرژی را تضمین می کند و از اتلاف توان غیر ضروری جلوگیری می کند. این ویژگی برای کاربردهایی که راندمان انرژی در اولویت است، مانند وسایل الکترونیکی حساس به انرژی یا دستگاه های باتری دار، بسیار مهم است.
SLFCF Al Cap برای طیف گسترده ای از موقعیت ها و سناریوها، از جمله اتوماسیون صنعتی، منبع تغذیه، الکترونیک خودرو، مخابرات و موارد دیگر مناسب است. ساختار قوی و عملکرد قابل اعتماد آن، آن را به انتخابی همه کاره برای کاربردهای پر تقاضا که به یک خازن الکترولیتی آلومینیومی جامد با کیفیت بالا نیاز دارند، تبدیل می کند.
سفارشی سازی:
خدمات سفارشی سازی محصول برای خازن الکترولیتی آلومینیومی جامد:
نام تجاری: SLFCF
فاصله سرب: 2.5 میلی متر
جریان موج دار: 4.2A
ابعاد: 6.3 میلی متر X 5.4 میلی متر
نوع نصب: نصب سطحی
تحمل: ±20٪
کلمات کلیدی: خازن الکترولیت جامد آلومینیومی، خازن آلومینیومی جامد، خازن الکترولیت آلومینیومی
پشتیبانی و خدمات:
پشتیبانی و خدمات فنی محصول ما برای خازن الکترولیتی آلومینیومی جامد شامل موارد زیر است:
- کمک متخصص در نصب و استفاده از محصول
- راهنمایی عیب یابی برای هر گونه مشکل مواجه شده
- دسترسی به مشخصات دقیق محصول و برگه های اطلاعاتی
- توصیه هایی برای عملکرد بهینه محصول
- اطلاعات گارانتی و کمک در مورد بازگشت یا تعویض
- به روز رسانی در مورد پیشرفت ها و بهبودهای محصول
بسته بندی و حمل و نقل:
بسته بندی محصول:
هر خازن الکترولیتی آلومینیومی جامد با دقت در یک سینی پلاستیکی محافظ بسته بندی می شود تا از حمل و نقل و جابجایی ایمن اطمینان حاصل شود. سپس سینی در یک جعبه مقوایی محکم قرار می گیرد که با اطلاعات محصول و دستورالعمل های جابجایی برچسب گذاری شده است.
حمل و نقل:
برای حمل و نقل، خازن های الکترولیتی آلومینیومی جامد با خیال راحت در یک جعبه حمل و نقل با مواد بالشتکی بسته بندی می شوند تا از هرگونه آسیب در حین حمل و نقل جلوگیری شود. جعبه مهر و موم شده و با اطلاعات حمل و نقل لازم، از جمله آدرس گیرنده و شماره پیگیری برای نظارت آسان بر محموله، برچسب گذاری شده است.
مشخصات سری AP-CON MRPE
1. کاربرد
این مشخصات باید برای خازن های الکترولیتی جامد آلومینیومی پلیمری رسانا از سری PE مشخص شود.
2. ترکیب شماره قطعه
6R3 MRPE 221 M 0606
کد سری ولتاژ نامی ظرفیت تحمل کلاه کد اندازه کد ویژه
2. 1 کد ولتاژ نامی
جدول 1 ولتاژ نامی و ولتاژ موج
| کد ولتاژ نامی |
ولتاژ نامی (V) |
ولتاژ موج (V) |
| 2R5 |
2.5 |
2.9 |
| 3R0 |
3 |
3.4 |
| 4R0 |
4 |
4.6 |
| 6R3 |
6.3 |
7.2 |
| 100 |
10 |
11.5 |
| 160 |
16 |
18.4 |
2.2 کد ظرفیت
Ta le 2 نرخ ظرفیت
| کد ظرفیت |
ظرفیت (uF) |
| 3R3 |
3.3 |
| 100 |
10 |
| 221 |
220 |
| 122 |
1200 |
2.3 کد تحمل ظرفیت
جدول 3 تحمل ظرفیت
| کد تحمل کلاه |
تحمل کلاه |
| M |
20% |
2.4 کد اندازه
Ta le 4 ابعاد خازن های نوع شعاعی
| کد اندازه |
قطر (mm) |
طول کیس
(mm)
|
| 04X5 |
4 |
5 |
| 05X8 |
5 |
8 |
| 06X5 |
6.3 |
5 |
| 0606 |
6.3 |
6 |
| 08X8 |
8 |
8 |
| 08A2 |
8 |
11.5 |
| 10A2 |
10 |
11.5 |
3. رتبه بندی
3. 1 محدوده دمای دسته -55 تا +105 درجه سانتیگراد
3.2 ولتاژ موج
ولتاژ نامی * 1.15
3.3 جریان موج دار نامی
جریان موج دار نامی باید مطابق با لیست رتبه بندی استاندارد باشد. این جریان ها مقادیر rms موج سینوسی 100 کیلوهرتز در 105 درجه سانتیگراد هستند.
عملکرد الکتریکی و مکانیکی و روش آزمایش
4. 1 شرایط اندازه گیری
هر اندازه گیری باید در دمای 15 تا 35 درجه سانتیگراد و رطوبت نسبی 45 تا 85 درصد انجام شود. علاوه بر این، این اندازه گیری ها ترجیحاً در دمای 20 درجه سانتیگراد و رطوبت نسبی 60 تا 70 درصد انجام می شود، در حالی که خازن ها باید زمان کافی در دمای اندازه گیری شده نگه داشته شوند.
4.2 درمان ولتاژ
اگر جریان نشتی مشکوک است، آن را پس از انجام درمان ولتاژ اندازه گیری کنید، که باید شامل مراحل زیر باشد:
( 1) ولتاژ DC نامی به خازن ها به مدت 60 دقیقه در دمای 105 درجه سانتیگراد اعمال شد.
(2) با اعمال ولتاژ تا دمای اتاق خنک شد.
(3) از طریق یک مقاومت تقریباً 1Ω/V تخلیه شد.
4.3 عملکرد الکتریکی
4.3. 1 تحمل ظرفیت نامی
ظرفیت نامی باید در محدوده تحمل -20٪ تا +20٪ (M) در برابر ظرفیت نامی اندازه گیری شده در 120 هرتز 10٪ در 20 درجه سانتیگراد باشد.
4.3.2 جریان نشتی
ولتاژ DC نامی باید بین ترمینال های سیم سرب آند و کاتد یک خازن از طریق مقاومت محافظ 1kΩ اعمال شود و جریان نشتی باید پس از 2 دقیقه با رسیدن ولتاژ به مقدار نامی در 20 درجه سانتیگراد، کمتر یا مساوی مقدار ذکر شده در جدول 5 باشد.
اگر مقدار مشکوک است، جریان نشتی را پس از انجام درمان ولتاژ همانطور که در بخش 6.2 توضیح داده شد، اندازه گیری کنید.
4.3.3 مماس زاویه تلفات (tanδ)
مقادیر Tanδ باید کمتر یا مساوی 0. 10 اندازه گیری شده در 120 هرتز 10٪ در 20 درجه سانتیگراد باشد.
4.3.4 مقاومت سری معادل (ESR)
ESR در 100 کیلوهرتز که تحت شرایط زیر در جدول 8 فهرست شده است، باید کمتر یا مساوی مقدار موجود در جدول 5 باشد.
4.3.5 امپدانس در دمای بالا و پایین
امپدانس در 100 کیلوهرتز در -55 درجه سانتیگراد یا 105 درجه سانتیگراد باید مقادیر ذکر شده در جدول 9 را برآورده کند.
جدول 9 امپدانس در دمای پایین یا بالا
| Z(-55 oC)/Z(+20 oC) |
< 1.25 |
| Z(105 oC)/Z(+20 oC) |
< 1.25 |
4.4 عملکرد مکانیکی
4.4. 1 استحکام کشش ترمینال های سیم سرب
با ثابت شدن بدنه یک خازن، بار ذکر شده در جدول 10 باید در جهت بیرون کشیدن آن به ترمینال سیم سرب اعمال شود، به تدریج تا مقدار مشخص شده و به مدت 10 ثانیه نگه داشته شود. پس از این آزمایش، آن خازن نباید هیچ تغییری در استفاده معیوب نشان دهد.
Ta le 10 کشش قدرت loa از lea سیم پایانه ها
| قطر کیس (mm) |
استحکام بار (N) |
استحکام بار (kgf) |
| Φ4 |
2.5 |
0.255 |
| Φ5 |
5 |
0.51 |
| Φ6.3 |
5 |
0.51 |
| Φ8 |
10 |
1.0 |
| Φ10 |
10 |
1.0 |
4.4.2 استحکام خمشی ترمینال های سیم سرب
بار استحکام خمشی ذکر شده در جدول 11 باید در انتهای ترمینال سیم سرب آویزان شود و بدنه یک خازن باید 90 درجه خم شود و به موقعیت اولیه خود بازگردد. این عملیات باید حدود 2 تا 3 ثانیه انجام شود. سپس بدنه باید در جهت مخالف 90 درجه خم شود و با همان سرعت به موقعیت اولیه خود بازگردد. در این آزمایش، آن خازن نباید هیچ تغییری در استفاده معیوب نشان دهد.
Ta le 11 بن ing قدرت loa از lea سیم پایانه ها
| قطر کیس (mm) |
استحکام بار (N) |
استحکام بار (kgf) |
| Φ4 |
1.25 |
0.127 |
| Φ5 |
2.5 |
0.255 |
| Φ6.3 |
2.5 |
0.255 |
| Φ8 |
5 |
0.51 |
| Φ10 |
5 |
0.51 |
سوالات متداول:
س: نام تجاری این خازن الکترولیتی آلومینیومی چیست؟
پاسخ: نام تجاری این خازن SLFCF است.
س: ولتاژ نامی خازن الکترولیتی آلومینیومی جامد چقدر است؟
پاسخ: ولتاژ نامی این خازن [مقدار ولتاژ نامی را در اینجا وارد کنید] است.
س: مقدار ظرفیت خازن الکترولیتی آلومینیومی جامد چقدر است؟
پاسخ: مقدار ظرفیت این خازن [مقدار ظرفیت را در اینجا وارد کنید] است.
س: محدوده دمای عملیاتی این خازن الکترولیتی آلومینیومی جامد چقدر است؟
پاسخ: محدوده دمای عملیاتی این خازن [محدوده دما را در اینجا وارد کنید] است.
س: آیا می توان از خازن الکترولیتی آلومینیومی جامد در کاربردهای فرکانس بالا استفاده کرد؟
پاسخ: بله، این خازن برای کاربردهای فرکانس بالا مناسب است.
