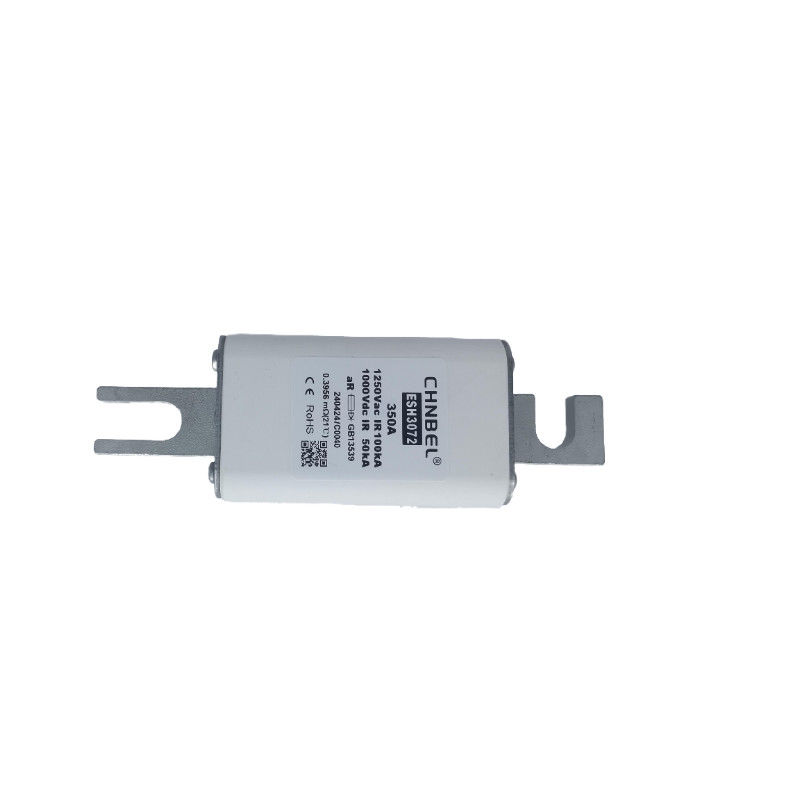

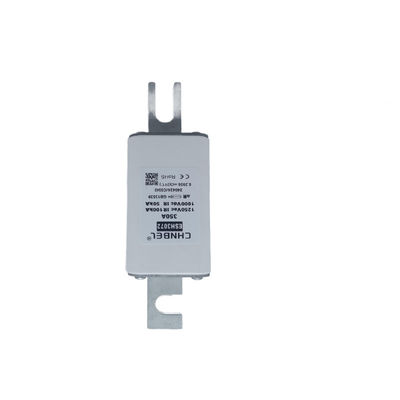

توضیحات محصول:
با درجه بندی IR 120kA@1500Vdc، این فیوز پشتیبان ولتاژ بالا قادر به تحمل سطوح بالای انرژی الکتریکی است.اطمینان از اینکه تجهیزات و زیرساخت های الکتریکی شما در برابر آسیب یا خرابی ناشی از جریان بیش از حد محافظت می شوند.
فیوز اخراج ولتاژ بالا ما برای انطباق با استانداردهای GB13539/IEC60269 و تأییدیه ها طراحی شده است، اطمینان حاصل کنید که بالاترین استانداردهای کیفیت و ایمنی را برآورده می کند.شما می توانید اعتماد کنید که این فیوز به طور قابل اعتماد و به طور مداوم تحت شرایط ولتاژ بالا کار خواهد کرد.
یکی از ویژگی های اصلی این فیوز محدود کننده جریان ولتاژ بالا زمان قوس سریع کمتر از 5ms است.فیوز به سرعت و به طور موثر عیب را جدا می کند تا از آسیب به سیستم الکتریکی شما جلوگیری شود.
سرمایه گذاری در فیوز محدود کننده ولتاژ بالا انتخاب هوشمندانه ای برای هر نصب الکتریکی ولتاژ بالا است. با عملکرد قابل اعتماد، رتبه IR بالا، و زمان قوس سریع،شما می توانید مطمئن باشید که سیستم الکتریکی شما از جریان بیش از حد محافظت می شود.
ویژگی ها و مزایا:
از آن برای محافظت از مدار کوتاه دستگاه ذخیره سازی انرژی، مرکز UPS، سیستم شارژ، اینورتر، توده شارژ استفاده می شود.
پیشرفته ترین تکنولوژی مقاوم سازی در جهان، که به طور موثر مقاومت لرزش و قابلیت شکستن جریان بالا را بهبود می بخشد.
ابعاد (ملی متر)
منحنی زمان کنونی
حمل و نقل و انبار
از حمله هوا و آسیب مکانیکی اجتناب کنید.
نگهداری محصول دمای: -40°C ~ 120°C ((-40°F ~ 248°F)"
رطوبت نگهداری محصول: T=40°C RH≤70٪، T≤30°C RH≤80٪، T≤20°C RH≤90٪
ذخیره سازی بسته حرارت: -40°C ~ 80°C ((-40°F ~ 176°F) ؛
ذخیره سازی بسته رطوبت: RH≤90٪، بدون تهویه.
شرایط عملیاتی
️فیوز ها می توانند به طور منظم در شرایط جریان بدون اصلاح کار کنند.
اگر بیش از شرایط عادی کار، اما هنوز هم در منطقه مجاز کار، فیوز ممکن است نیاز به اصلاح و مشاوره اضافی.
با مساحت مجاز مطابقت دارد، لطفا برای آزمایش و تجزیه و تحلیل کاربرد بیشتر با شرکت ما تماس بگیرید.
️جریان جریان منظم باید ≤ 75% از جریان نامی توصیه شده باشد.
️دمای کار: -5°C~40°C(23°F~104°F)
️دمای عملیاتی مجاز: -40°C ~ 125°C ((-40°F ~ 257°F) ؛
️فاکتورهای تصحیح دمایی: در صورت پایین آمدن -5°C ((23°F) ، زمان پیش از قوس شدن با فشار بیش از حد کم (L.O) کمی افزایش می یابد و جریان نامی کمی افزایش می یابد.
️در صورت کار کردن بالاتر از 40°C ((104°F),نیاز به اصلاحات اضافی در جریان نامی، عوامل: -Kt①.
*يادداشت①: مقدار Kt در حال حاضر اجازه جریان ایمنی را تحت سناریوهای عملیاتی معمولی در نظر گرفته است.
ارتفاع
️شرایط عملیاتی: ارتفاع≤2500m؛ شرایط عملیاتی مجاز: ارتفاع از 2000m تا 4500m
️فاکتورهای اصلاح ارتفاع: ارتفاع بالا باعث کاهش قدرت دی الکتریک / تبعید گرما می شود و بر نیروی فشار تأثیر می گذارد.
الف) فیوز های T افزایش ارتفاع 0.1-0.5k از هر ارتفاع 100 متر افزایش می یابد؛
ب) متوسط دمای محیط 0.5k از هر 100 متر ارتفاع افزایش می یابد؛
ج) اگر در محیط باز کار می کنند، از تأثیر ارتفاع بر جریان نامگذاری چشم پوشی کنید.
د) اگر در محیط بسته کار می کند و دمای محیط هنوز هم می تواند بالاتر از 40 ° C(104 درجه فارنهایت)پس از آن جریان نامی باید کاهش یابد.
عوامل: 2 تا 5 درصد از هر افزایش ارتفاع 1000 متر.
*یادداشت: در همان سری، بالاترین جریان نامی به حداکثر عوامل کاهش دهنده اشاره دارد، پایین ترین جریان نامی به حداقل عوامل کاهش دهنده اشاره دارد.
️قدرت دی الکتریک با ارتفاع بالا تحت تاثیر قرار می گیرد.
a) بین 2000m-4500m، قدرت دی الکتریک از هر 1000m 12-15٪ کاهش می یابد.1، اصلاح از شکاف های دی الکتریک مختلف؛
ب) فاصله دی الکتریکی فیوز ها معمولاً بسیار طولانی تر از GB/T16935 است.1، مگر اینکه اندازه های کوچک خاص، شکاف های دی الکتریک را نادیده بگیرند؛
ج) فاصله دی الکتریک بین فیوز ها و سایر ساختارهای الکترونیکی یا زمین با ارتفاعات متفاوت است.
مقاومت در برابر لرزش و شوک
️مقاومت لرزش فرکانس بالا:️20 گرم
️مقاومت لرزش با فرکانس بالا می تواند برای حمل و نقل راه آهن / وسایل نقلیه موتورهای خود را برآورده کند.
️لرزه هاي شدید و شرایط شوک آور به آزمايشات بيشتري نياز دارند
دستورالعمل های نگهداری و ایمنی
️برای جلوگیری از کوتاه شدن، اگر لازم باشد، از تخته ای عایق استفاده کنید.
️نگهداری منظم امکانات، گرد و غبار زدایی/انتی اکسیداسیون و غیره؛
️تعویض فیوز ها در صورت آسیب رساندن به امکانات
️در هنگام بارگذاری فیوز ها را عوض نکنید مگر اینکه باید.
