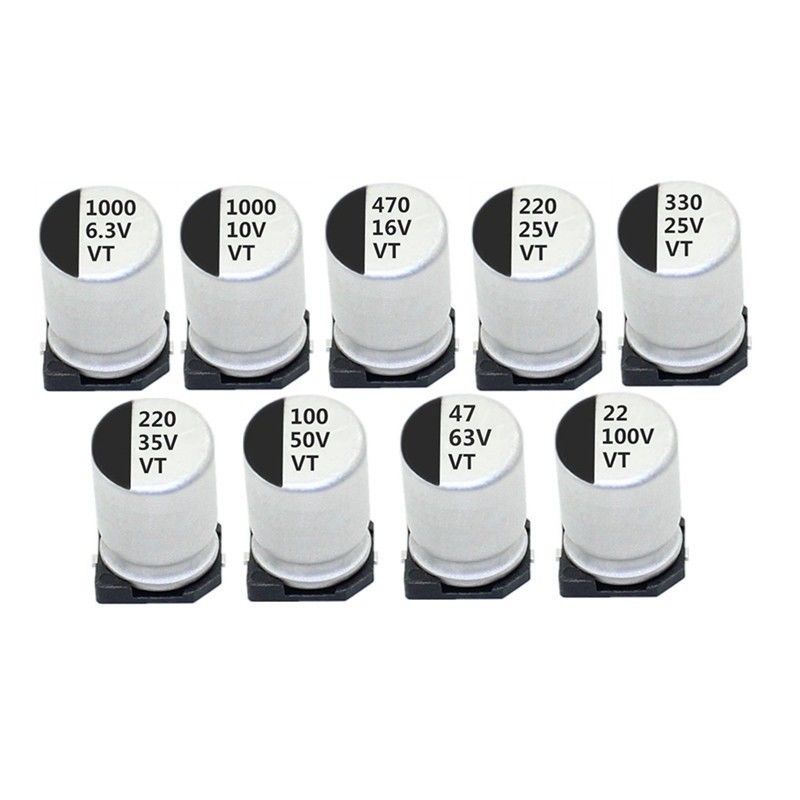

ظرفیت ذخیره سازی بزرگ خازن الکترولیتی آلومینیومی سفارشی

عملکرد پایدار خازن الکترولیتی آلومینیومی اندازه کوچک ظرفیت ذخیره سازی بزرگ

خازن الکترولیتی آلومینیومی یک خازن پلاریزه است.صفحه مثبت آن از فویل آلومینیومی ساخته شده است که برای عملیات اکسیداسیون آندی در الکترولیت غوطه ور شده است.لایه ای از فیلم اکسید آلومینیوم روی سطح فویل آلومینیومی تشکیل می شود و ضخامت آن به طور کلی 0.02 ~ 0.03μm است.این لایه از فیلم اکسید، محیط عایق بین صفحات مثبت و منفی است.الکترود منفی خازن از الکترولیت تشکیل شده است و الکترولیت عموماً از اسید بوریک، آب آمونیاک، اتیلن گلیکول و غیره تشکیل شده است. برای سهولت در ساخت خازن، محلول الکترولیت را معمولاً بر روی کاغذ مخصوص آغشته می کنند. سپس یک تکه فویل آلومینیومی اصلی به همراه کاغذ آغشته به محلول الکترولیت چسبانده می شود، به طوری که الکترود منفی را می توان به راحتی روی نوار فویل آلومینیومی اصلی کشید، مانند شکل 1a.هسته خازن الکترولیتی آلومینیومی از سیم پیچی الکترودهای مثبت و منفی فوق با توجه به محور مرکزی آنها تشکیل می شود و سپس هسته بزرگ شده و در پوسته آلومینیومی بسته بندی می شود تا یک خازن الکترولیتی آلومینیومی تشکیل شود.به منظور جلوگیری از نشت یا خشک شدن محلول الکترولیت، از یک پلاگ لاستیکی برای آب بندی دهانه کیس آلومینیومی استفاده می شود.
برای به دست آوردن ظرفیت بزرگ و حجم کم، از اچ شیمیایی برای تشکیل یک سطح ناهموار در یک طرف فویل آلومینیومی مثبت استفاده می شود، به طوری که سطح الکترود افزایش می یابد و در نتیجه ظرفیت خازنی افزایش می یابد.
دلیل قطبیت بودن خازن های الکترولیتی آلومینیومی این است که لایه اکسید آلومینیوم روی صفحه مثبت دارای رسانایی یک جهته است.تنها زمانی که قطب مثبت خازن به قطب مثبت منبع تغذیه و قطب منفی به قطب منفی منبع تغذیه متصل شود، فیلم اکسید آلومینیوم می تواند به عنوان یک محیط عایق عمل کند.اثراگر قطبیت خازن الکترولیتی آلومینیومی معکوس شود، فیلم اکسید آلومینیوم تبدیل به هادی می شود و خازن الکترولیتی نه تنها کار نمی کند، بلکه به دلیل عبور جریان زیاد خازن باعث گرم شدن بیش از حد و آسیب به خازن می شود.
به منظور جلوگیری از حوادث انفجار تصادفی هنگام استفاده از خازن های الکترولیتی آلومینیومی، به طور کلی یک پیوند ضعیف مکانیکی شیاردار روی وجه انتهایی پوسته آلومینیومی فشار داده می شود.هنگامی که فشار داخلی خازن الکترولیتی بیش از حد بالا باشد، شیار پیوند ضعیف برای کاهش فشار و محافظت در برابر انفجار ترک خواهد خورد..
اگرچه خازن های الکترولیتی آلومینیومی دارای قطبیت هستند، اما در صورت اتخاذ روش های جدید در ساختار و فرآیند، می توان خازن های الکترولیتی غیر قطبی نیز ساخت.

خازن های الکترولیتی آلومینیومی دارای ویژگی های زیر هستند:

① ظرفیت در واحد حجم به ویژه بزرگ است و قیمت هر واحد ظرفیت کمترین است.
② خازن های الکترولیتی آلومینیومی پلاریزه هستند.
③ثابت دی الکتریک نسبتاً بزرگ است، به طور کلی 7 تا 10.
④خطای ظرفیت بزرگ است، تلفات زیاد است و جریان نشتی بزرگ است و ظرفیت و تلفات با تغییر دما تغییر می کند.
⑤محدوده دمای کار باریک است، فقط برای کار در محدوده دمایی -20℃~+50℃ مناسب است.
⑥ ولتاژ کار کم است، به طور کلی 6.3-400 ولت.
⑦قیمت گران نیست.

مشخصات دما:

امپدانس اندازه گیری در +20±2°C، 100 کیلوهرتز ±20%
امپدانس اندازه گیری در 2±25- درجه سانتی گراد، 100 کیلوهرتز 20% ±
امپدانس اندازه گیری در 2±55- درجه سانتی گراد، 100 کیلوهرتز ± 20 درصد
نسبت امپدانس مقادیر -25 و -55 درجه سانتیگراد به مقدار +20 درجه سانتیگراد نباید از مقادیر زیر تجاوز کند.
